Характеристики
Тип терморегулятора электронный
Напряжение питания 220 В
Способ монтажа настенный
Коммутация нагрузки
напряжение питания
Минимальная температура -40 °C
Максимальная температура 110 °C
Максимальная мощность 1.5 кВт
Цена деления термостата 0.1 °C
Точность термостата 0.3 °C
Наличие калибровки Есть

Описание

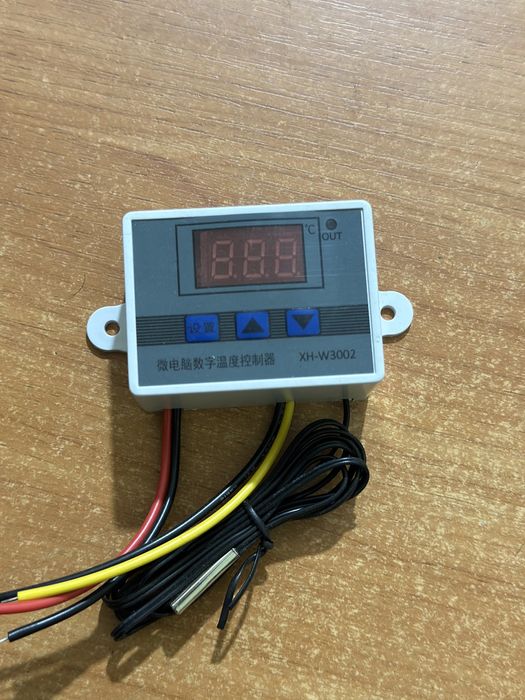

Электронный регулятор температуры XH-W3002 для настенного монтажа имеет
только одно реле, соответственно, управляет одновременно только одним
устройством в любом из двух режимов: нагрев или охлаждение.
Все, вносимые Вами изменения температурного режима, сохраняются в
энергонезависимой памяти и сохраняются, даже если устройство выключено
Отличительная особенность: выход устройства - это не контакты реле, а
уже подключение нагрузки, т.е. 220 вольт.
Может применяться в морозильных ларях, холодильниках, инкубаторах,
аквариумистике, коптильнях и т.д., где достаточно поддержания
температуры с точностью до 1 градуса.
Терморегулятор имеет возможность калибровки датчика, т.е. задание
коррекции температуры.

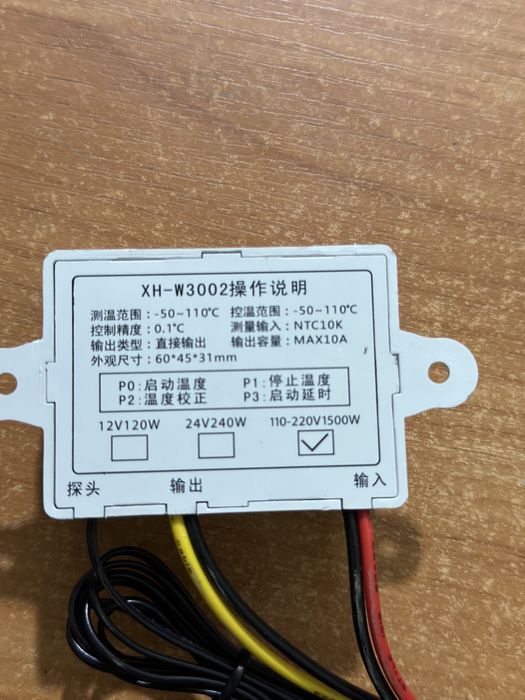

Технические характеристики терморегулятора XH-W3002

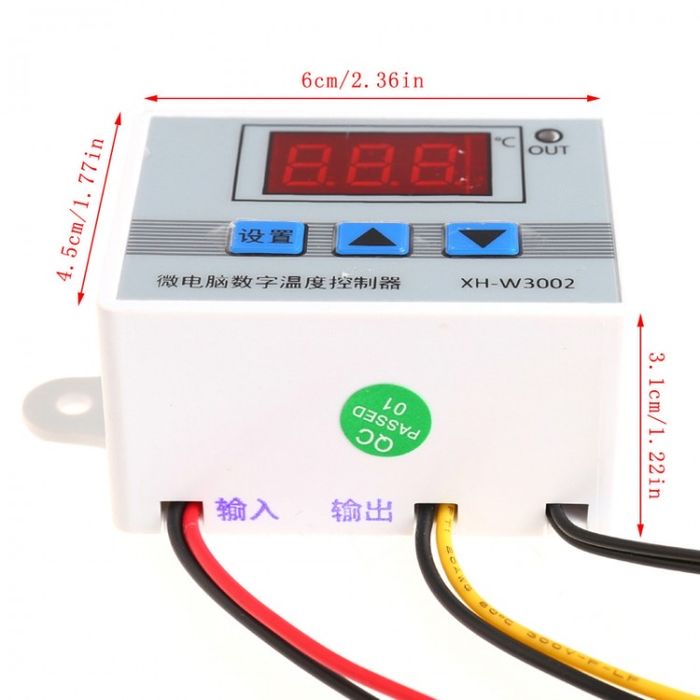

* Габаритные размеры: 60 x 45 x 31 мм
* Диапазон измерения температуры: -50°C …110°C
* Диапазон контроля температуры с точностью 0.1°C : -20°C …75°C
* Разрешение измерения: 0.1°C
* Разрешение настройки: 0.1°C
* Разрешение калибровки: 0.1°C
* Диапазон калибровки: ±10°C
* Точность : 0.3°C
* Напряжение питания, В: 220
* NTC сенсор (10K/B) 1%
* Максимальный ток нагрузки: 10A / 220VAC.

Максимальная мощность подключаемой нагрузки

Напряжение 220 В (переменный ток)
Максимальная мощность 1.5 кВт

Комплектация

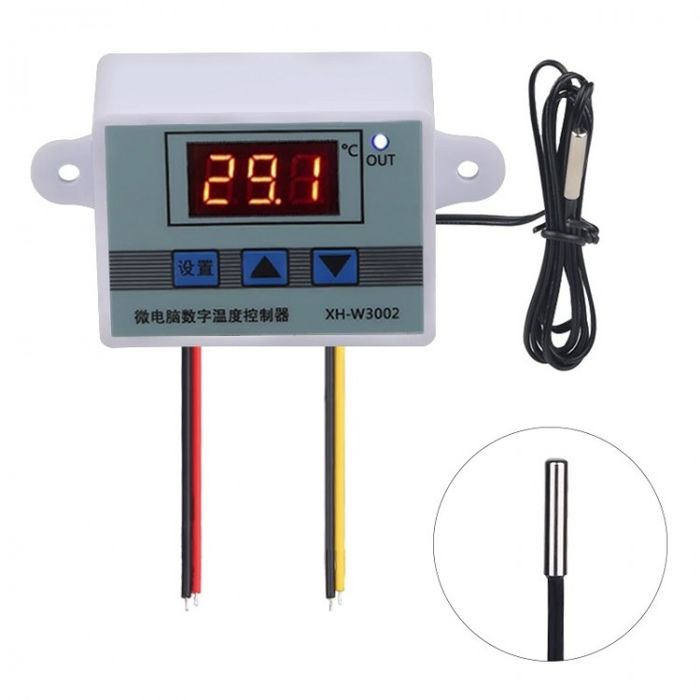

* терморегулятор XH-W3002 ;
* датчик с кабелем.

Подключение цифрового термостата XH-W3002

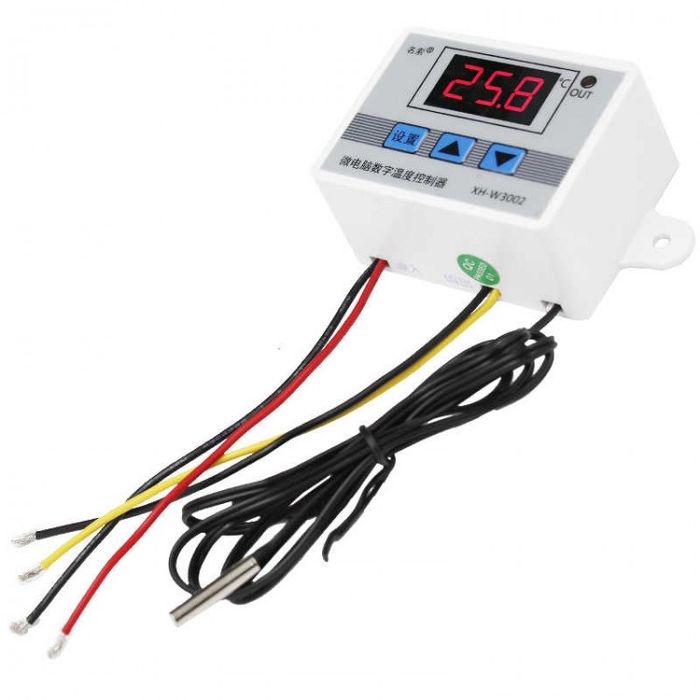

Черный и красный провод - напряжение питания 220 В. Пара желтый и черный
напряжение питания нагрузки (тэна, охладителя и т.д.)
Включение осуществляется нажатием на кнопку "SET". Чтобы выключить
термостат нужно нажать на неё же и удерживать в течение 3-х секунд.

Инструкция по использованию

В нормальном режиме при нажатии кнопки "стрелка вверх" отображается
температура включения. Нажатие кнопки "стрелка вниз" отображает
температуру выключения нагрузки.
Например, заданы температура включения 20°C, а выключения 25°C. В таком
режиме когда температура понизится до 20°C нагрузка включится, при
достижении 25°C - выключится. При задании температуры включения
выше температуры выключения термостат начнёт работать в режиме охлаждения.

Изменение параметров работы

1. Кратковременно нажать кнопку с иероглифом (для моделей DM - "SET") и
на экране не загорится Р0;
2. стрелками выбрать параметр (P0-P3) и нажать кнопку с иероглифом ("SET");
3. стрелками выбрать значение и снова нажать кнопку с иероглифом ("SET").

Описание параметров термостата:

1. Р0 - температура включения -50 - +110°C, для инкубатора обычно можно выставить 36 или 37,5

2. P1 - температура отключения -50 - +110°C, выставить 38.
3. Р2 - дельта коррекции температуры (для калибровки датчика) -10 - +10°C
4. P3 - задержка включения 0 - 10 минут

* При нажатии одновременно кнопок стрелок вверх и вниз произойдёт
сброс к заводским настройкам.
* Если на дисплее отображается значение "LLL", то проверьте
подключение датчика
* Если на дисплее отображается значение "HHH", это значит температура
превысила измеряемые показания.

Примечание!

Откалибровать прибор можно по эталонному прибору, к примеру обычному медицинскому ртутному градуснику. Опустить в стакан с теплой водой (35-40 градусов) градусник и датчик прибора, дать им постоять пару минут, пока градусник наберет температуру воды. В момент вытаскивания градусника запомнит показание температуры на табло и сравнить его с градусником. При расхождении показаний в какую либо сторону необходимо произвести расчет и внести коррекцию на эту величину в параметре Р2 прибора. Повторить измерение и снова проверить результат. При необходимости произвести процедуру 2-3 раза, чтобы повысить точность. После сброса к заводским настройкам этот параметр затирается в памяти прибора и необходимо внести измеренное ранее значение снова в параметр Р2. Данная процедура применима для любых терморегуляторов, имеющих коррекцию в памяти прибора. При отсутствии данной возможности можно просто выставлять заданный параметр чуть больше или чуть меньше необходимой температуры в РО с учетом расхождения показаний вашего прибора и градусника, держа его в своей голове.
