Назначение: сгребание провяленной травы из прокосов в валки, ворошение ее в прокосах, оборачивание валков.

Грабли HARVEST характеризуются высокой маневренностью и экономичностью.

Все модели выпускаются в двух вариантах: со стандартным зубом сечением 6 мм, а также с усиленным, сечением 7 мм.

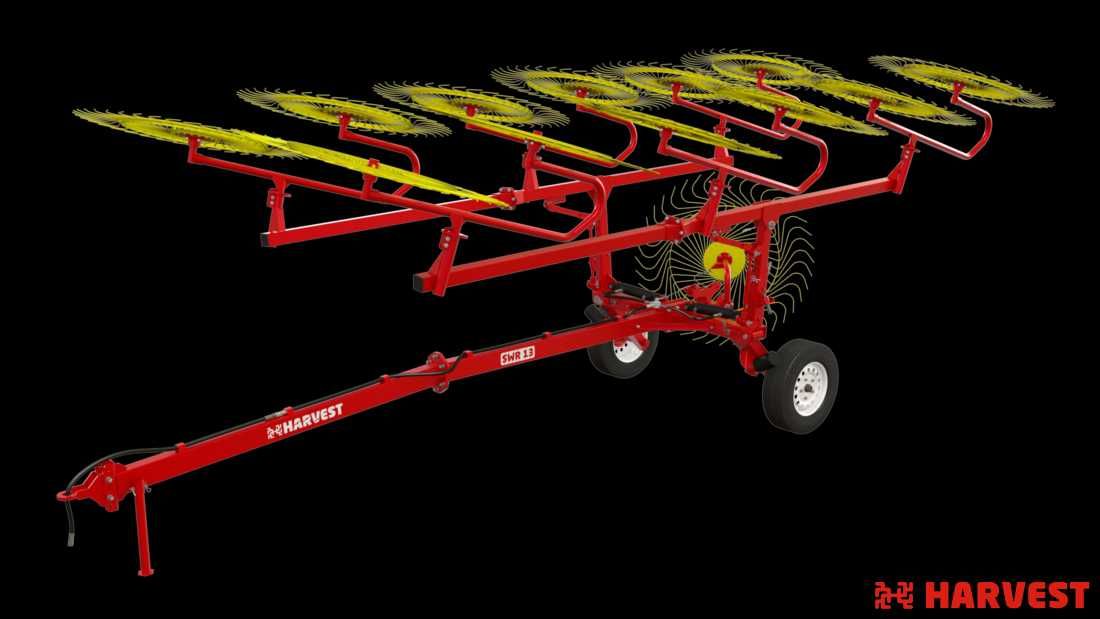

Прицепные модели WR-8 (ГКП-6,1М) (с одним гидро-цилиндром); SWR-9 (ГКП-6,1М-2ГЦ); SWR-11 (ГКП-7,2М-2ГЦ) и SWR-13 (ГКП-8,3М-2ГЦ) (с двумя гидроцилиндрами) легко переводятся в рабочее положение и складываются в транспортное с помощью гидросистемы трактора.

Благодаря наличию двух гидроцилиндров у моделей SWR-9 (ГКП-6,1М-2ГЦ); SWR-11 (ГКП-7,2М-2ГЦ) и SWR-13 (ГКП-8,3М-2ГЦ) обеспечивается независимое управление крыльями. Модель WR-8 (ГКП-6,1М) по дополнительному заказу может комплектоваться средним колесом (для более качественного ворошения по центру граблей, в месте укладки валка, вне зоны захвата основных колёс), у моделей SWR-9 (ГКП-6,1М-2ГЦ); SWR-11 (ГКП-7,2М-2ГЦ) и SWR-13 (ГКП-8,3М-2ГЦ) среднее колесо входит в базовую комплектацию.

Особенности конструкции и преимущества:
Палец рабочего колеса S-образной формы, изготовленный из пружинной стали (60С2А ГОСТ 14963-78), благодаря отсутствию жёсткой связи с ободом рабочего колеса, работает на изгиб и кручение во всех плоскостях, что снижает вероятность поломки при попадании камней.
В рабочих колёсах использован ступичный узел автомобиля ВАЗ с коническими подшипниками, что обеспечивает многократный запас прочности и большой ресурс, простоту эксплуатации и обслуживания;
Усиленный диск рабочего колеса изготовлен из качественной стали толщиной 5 мм, что делает невозможными деформацию и разрушение узла;
Опора ходового колеса (у прицепных моделей) изготовлена из профильной трубы 100х50мм со стенкой 4мм, и усилена в основании двумя П-образными профилями;
Автомобильные опорные колеса ВАЗ R13 (у модели WR-8 (ГКП-6,1М)) и УАЗ/Волга R15 (у всех моделей SWR), обеспечивающие высокую плавность хода и простоту обслуживания;
Дышло из профильной трубы (у модели WR-8 (ГКП-6,1М) – 80х80мм, у двухцилиндровых моделей SWR-9 (ГКП-6,1М-2ГЦ); SWR-11 (ГКП-7,2М-2ГЦ) и SWR-13 (ГКП-8,3М-2ГЦ) – 80х120 мм) с толщиной стенки 4 мм, основание которого усилено четырьмя косынками, расположенными по векторам нагрузок;
Все подвижные соединения оснащены пресс-маслёнками, позволяющими быстро и легко обслуживать грабли;
В конструкции копира применяются трубы квадратного сечения и жёсткая фиксация гидроцилиндра, предотвращающие перекос и «закусывание» механизма подъёма (у прицепных моделей);
Поворотный кулак изготавливается из толстостенной профильной трубы квадратного сечения, оснащён • амортизационной пружиной, что, в совокупности с S-образными пальцами рабочего колеса, позволяет без потерь убирать всю кормовую массу без засорения землёй, оказывая минимальное воздействие на корневую систему трав;
Ограничитель хода поворотного кулака позволяет быстро и надёжно фиксировать секции граблей в транспортном положении (у прицепных моделей).
Агрегатируются с колесными тракторами классов 0,6 - 1,4 т.с.

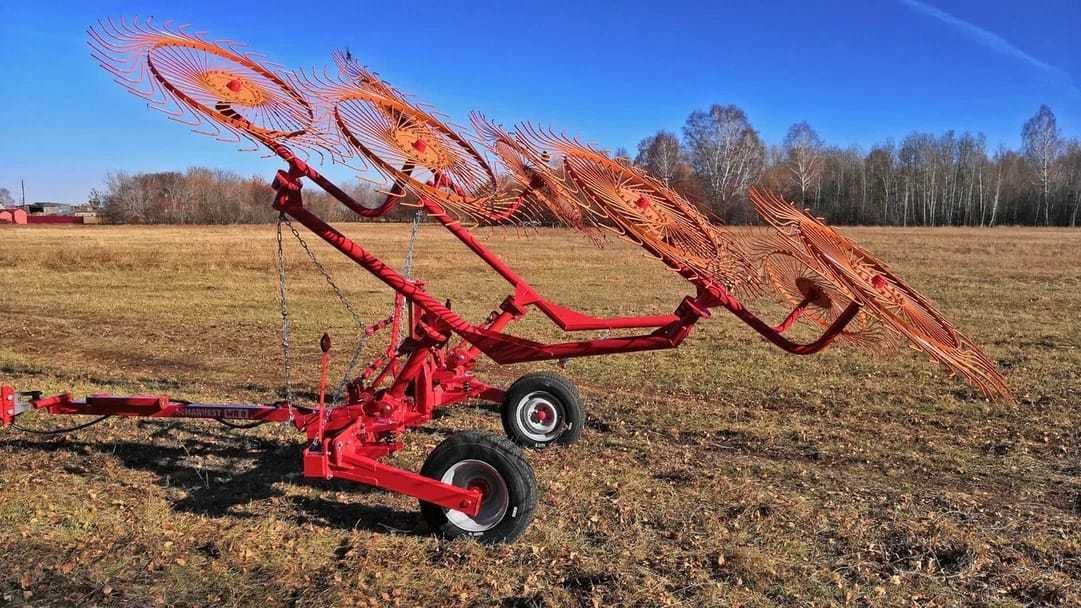

Грабли ворошилки прицепные WR8 HARVEST
Число колесно-пальцевых роторов – 9, 11, 13

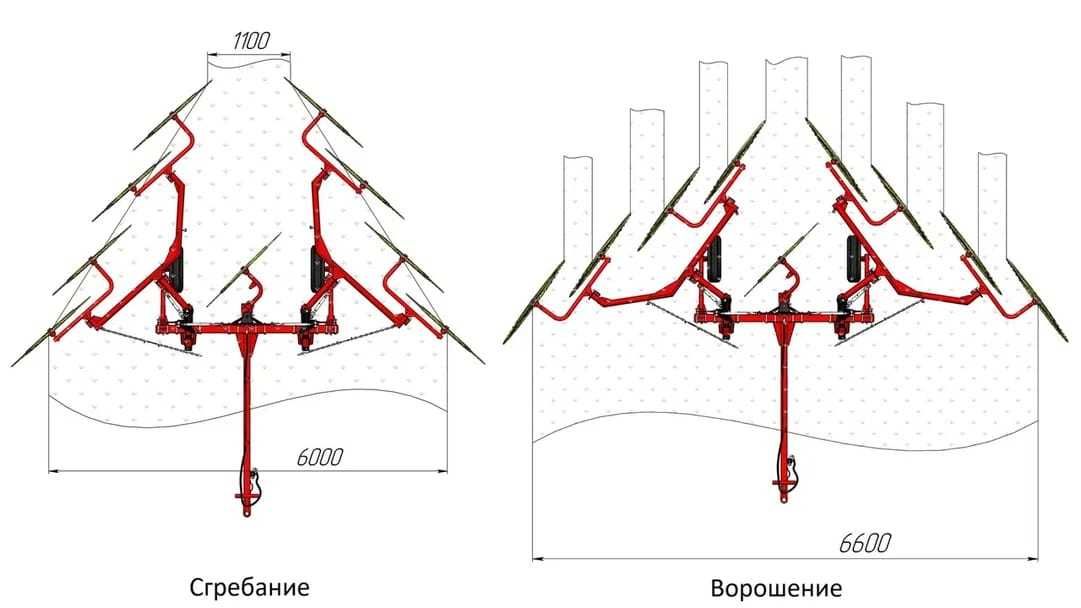

Ширина захвата при сгребании 6,1м, 7,2 , 8,3
Ширина захвата при ворошении………6,6м, 7,6м, 8,6м
Масса 520кг
Мощность трактора от 70л.с.
Отличия от аналогов:
- Широкая регулировка угла атаки и высокая конструкционная прочность
- - Все модели рассчитаны на работу с большой сенажной массой
- Грабли оборудованы одно или двухцилиндровым гидравлическим
механизмом перевода машины из рабочего положения в транспортное
положение и попеременной работой секции.
- Перевод машины из рабочего положения в транспортное и наоборот
осуществляется одним оператором.
- Толщина диска рабочего колеса 5 мм, толщина граблин 7 мм. Количество
граблин в колесе 40 шт
- Система амортизации бруса для предотвращения раскачивания граблей в
транспортном положении
- Соединение замкового типа увеличивает жёсткость конструкции
- Высокий клиренс обеспечивает свободное перемещение сгребаемой массы
- Телескопические кулаки позволяют настраивать как ширину, так и угол
атаки
- Механизм среднего колеса в базовой комплектации для моделей SWR 9, SWR
11, SWR 13 (опция для модели WR 8
- Грабли WR 8 оснащены системой амортизации бруса рабочих колёс с
реактивной тягой
- На модели WR 8 гидроцилиндр Ø 50 мм позволяет работать с низко-
производительными насосами и оснащён дросселем одностороннего действия
для плавного опускания
