Сипаттамасы
Цена указана с НДС.

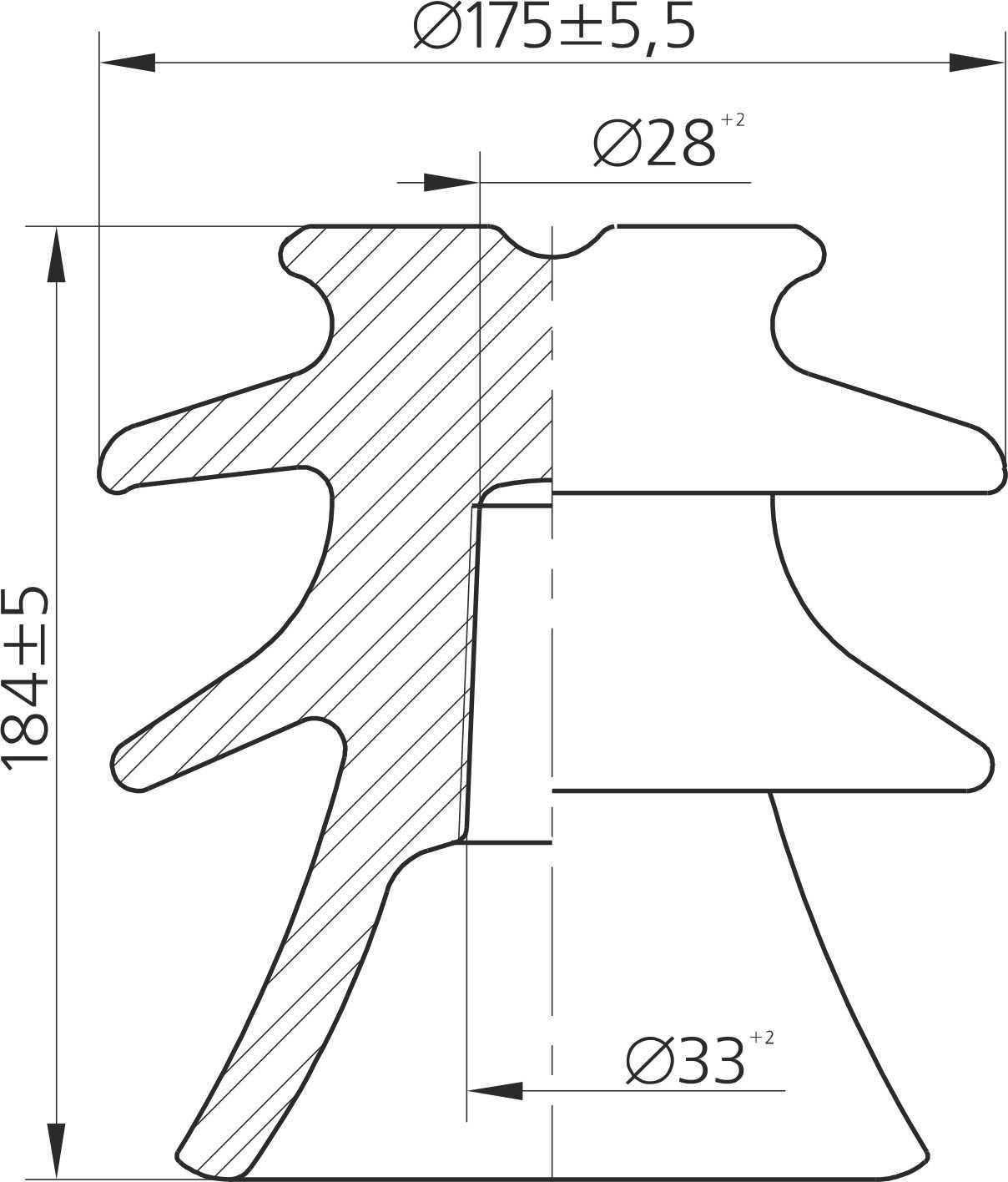

Изолятор ШФ-20Г относится к штыревым фарфоровым изоляторам, применяемым в воздушных линиях электропередачи напряжением до 20 кВ, как правило — с неизолированными проводами. Он используется для крепления проводов на опорах и обеспечивает надёжную электрическую изоляцию от земли и конструкций.
Электрические характеристики:
Пробивное напряжение в изоляционной среде — не менее 180 кВ
Изолятор выдерживает высокие напряжения без пробоя в маслонаполненной среде, что свидетельствует о высоком качестве фарфора и надежности конструкции.
Выдерживаемое напряжение 50 Гц (в сухом состоянии) — 85 кВ
Определяет устойчивость изолятора к промышленному напряжению в лабораторных условиях без влажности. Используется как базовый параметр надёжности.
Выдерживаемое напряжение 50 Гц (под дождем) — 65 кВ
Этот параметр важен для эксплуатации на открытом воздухе. Моделирует воздействие влаги и осадков.
Выдерживаемое импульсное напряжение — 135 кВ
Отражает способность выдерживать кратковременные перенапряжения (например, от ударов молнии или коммутационных процессов).
Надёжность:
Среднегодовой уровень отказов — 0,0005 усл. ед./год
Это означает, что на 10 000 установленных изоляторов приходится в среднем не более 5 отказов в год — показатель очень высокой надёжности.
Механические и геометрические параметры:
Длина пути утечки — не менее 400 мм
Путь утечки влияет на стойкость к загрязнению и влаге. Чем он длиннее, тем выше изоляционные свойства при неблагоприятных погодных условиях.
Механическая разрушающая нагрузка при изгибе — не менее 13 кН
Способность выдерживать усилия, возникающие при нагрузках от ветра, гололеда, натяжения проводов.
Масса — 3,2 кг
Вес одного изолятора. Важно учитывать при проектировании опор и при транспортировке.
Применение:
Изолятор ШФ-20Г применяется:
в воздушных линиях электропередачи напряжением до 20 кВ;
на деревянных, металлических и железобетонных опорах;
в климатических районах с умеренной и повышенной влажностью;
не предназначен для работы с СИП (для этого используют ШФ-20Г1 и другие модификации).
Изолятор ШФ-20Г относится к штыревым фарфоровым изоляторам, применяемым в воздушных линиях электропередачи напряжением до 20 кВ, как правило — с неизолированными проводами. Он используется для крепления проводов на опорах и обеспечивает надёжную электрическую изоляцию от земли и конструкций.
Электрические характеристики:
Пробивное напряжение в изоляционной среде — не менее 180 кВ
Изолятор выдерживает высокие напряжения без пробоя в маслонаполненной среде, что свидетельствует о высоком качестве фарфора и надежности конструкции.
Выдерживаемое напряжение 50 Гц (в сухом состоянии) — 85 кВ
Определяет устойчивость изолятора к промышленному напряжению в лабораторных условиях без влажности. Используется как базовый параметр надёжности.
Выдерживаемое напряжение 50 Гц (под дождем) — 65 кВ
Этот параметр важен для эксплуатации на открытом воздухе. Моделирует воздействие влаги и осадков.
Выдерживаемое импульсное напряжение — 135 кВ
Отражает способность выдерживать кратковременные перенапряжения (например, от ударов молнии или коммутационных процессов).
Надёжность:
Среднегодовой уровень отказов — 0,0005 усл. ед./год
Это означает, что на 10 000 установленных изоляторов приходится в среднем не более 5 отказов в год — показатель очень высокой надёжности.
Механические и геометрические параметры:
Длина пути утечки — не менее 400 мм
Путь утечки влияет на стойкость к загрязнению и влаге. Чем он длиннее, тем выше изоляционные свойства при неблагоприятных погодных условиях.
Механическая разрушающая нагрузка при изгибе — не менее 13 кН
Способность выдерживать усилия, возникающие при нагрузках от ветра, гололеда, натяжения проводов.
Масса — 3,2 кг
Вес одного изолятора. Важно учитывать при проектировании опор и при транспортировке.
Применение:
Изолятор ШФ-20Г применяется:
в воздушных линиях электропередачи напряжением до 20 кВ;
на деревянных, металлических и железобетонных опорах;
в климатических районах с умеренной и повышенной влажностью;
не предназначен для работы с СИП (для этого используют ШФ-20Г1 и другие модификации).
ID: 385568981
xxx xxx xxx
жарияланған 2025 ж. 10 шілде
Изолятор фарфоровый линейный штыревой ШФ-20Г
4 800 тг.
