Цена указана с НДС.

Изолятор ШФ-20Г1 — это штыревой фарфоровый изолятор, специально предназначенный для использования в воздушных линиях электропередачи напряжением до 20 кВ, в том числе для крепления СИП (самонесущего изолированного провода). Изолятор обеспечивает надёжную электрическую изоляцию между токоведущими частями и опорной конструкцией, а также выдерживает значительные механические нагрузки, возникающие в реальных условиях эксплуатации.

Электрические характеристики:
Пробивное напряжение в изоляционной среде (кВ): ≥ 180
Указывает максимальное напряжение, при котором не происходит пробоя в масляной (или иной изоляционной) среде. Характеризует высокую диэлектрическую прочность фарфора.

Выдерживаемое напряжение переменного тока 50 Гц (в сухом состоянии) (кВ): 85
Изолятор способен выдерживать воздействие номинального напряжения в сухом воздухе без пробоя или перекрытия.

Выдерживаемое напряжение 50 Гц (под дождем) (кВ): 65
Испытание проводится во влажных условиях (с искусственным дождем). Отражает надёжность изоляции при эксплуатации на открытом воздухе.

Выдерживаемое импульсное напряжение (кВ): 135
Характеризует устойчивость к кратковременным перенапряжениям, например, от грозовых разрядов.

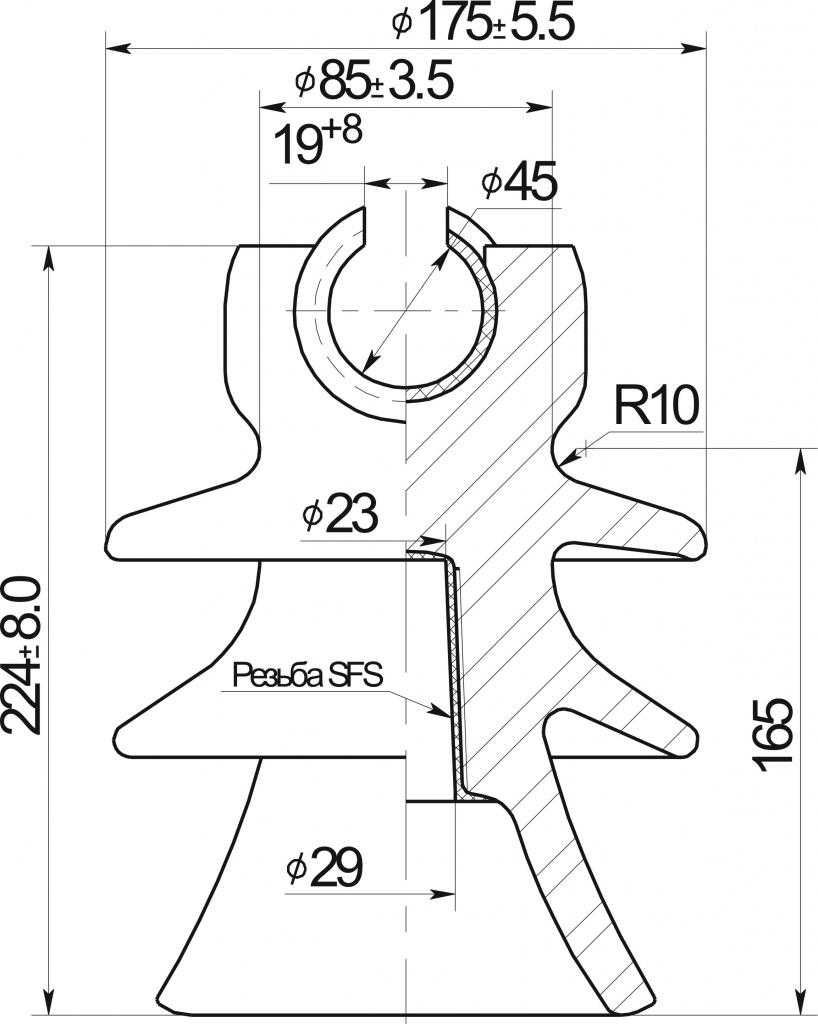

Конструктивные и механические параметры:
Длина пути утечки, не менее (мм): 400
Длинный путь утечки увеличивает стойкость к поверхностным токам, особенно в условиях загрязнения и влажности. Это важно при эксплуатации в промышленных и прибрежных районах.

Механическая разрушающая нагрузка при изгибе, не менее (кН): 13
Обеспечивает устойчивость к механическим усилиям от натяжения СИП, ветровых и гололёдных нагрузок.

Масса (кг): 3,5
Вес зависит от конкретной партии, но находится в пределах нормы. Учитывается при расчёте нагрузок на опоры.

Особенности применения:
Изолятор ШФ-20Г1 применяется:

в распределительных сетях напряжением до 20 кВ;

на опорах ВЛ с СИП;

с анкерными и поддерживающими зажимами;

в различных климатических условиях, включая зоны с высокой влажностью, загрязнением и перепадами температур.
