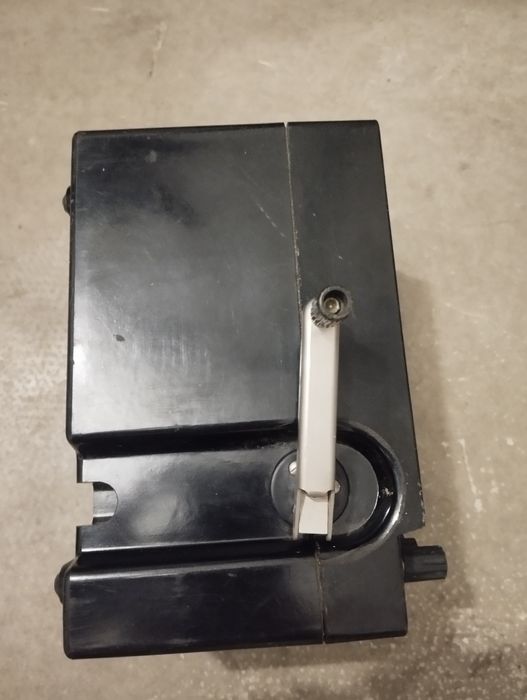

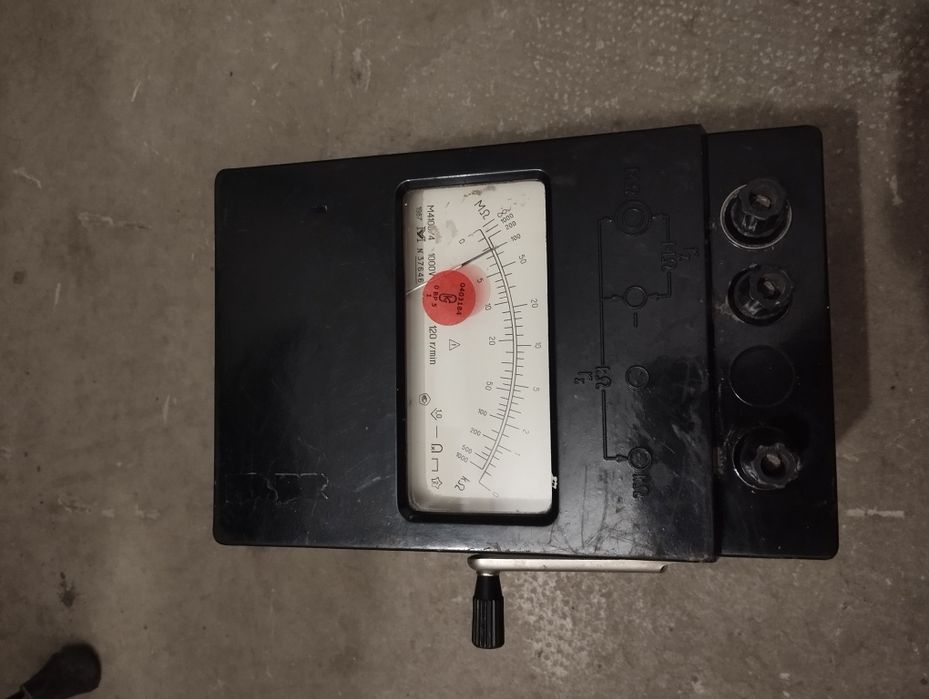

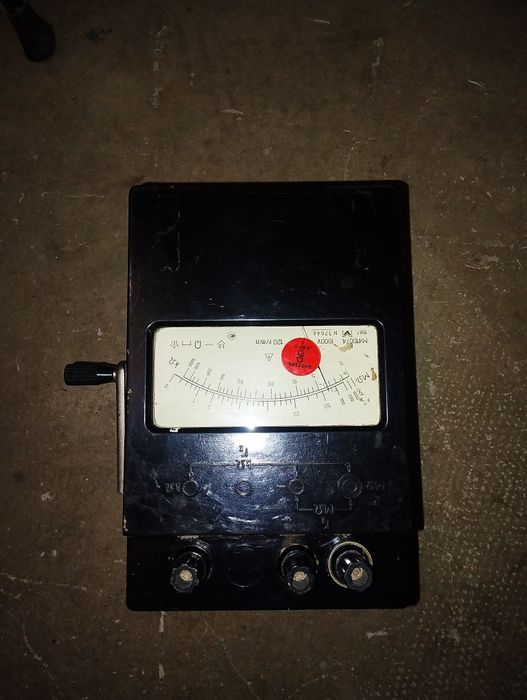

Мегомметр или мегаомметр (от мега..., ом и ...метр), прибор для измерения очень больших (свыше 105 ом) электрических сопротивлений. Мегаомметр применяется для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов.
При измерении с помощью мегаомметра сопротивления электрической изоляции следует учитывать температуру и влажность окружающего воздуха, от значения которых в большой степени зависит результат измерения.
Технические характеристики
Параметры Значения
Диапазон измерений, МОм 0 - 200
Выходное напряжение на зажимах, В 1000 ± 100
Время установления показаний не превышает 4 с.
Режим работы мегаомметра прерывистый: измерение – 1 мин , пауза – 2 мин.
Питание мегаомметра осуществляется от встроенного электромеханического генератора
Скорость вращения рукоятки генератора должна быть (120…144) оборотов в минуту
Мегаомметры сохраняют работоспособность при температуре окружающего воздуха от минус 30 до плюс 50°С и относительной влажности 90 % при температуре плюс 30°С.
Тип стрелочный
Класс точности 1
Габариты 200 х 155 х 140 мм.
Вес 3,5 кг.
