NodeMcu v3 Lua WI-FI ESP8266 CH340

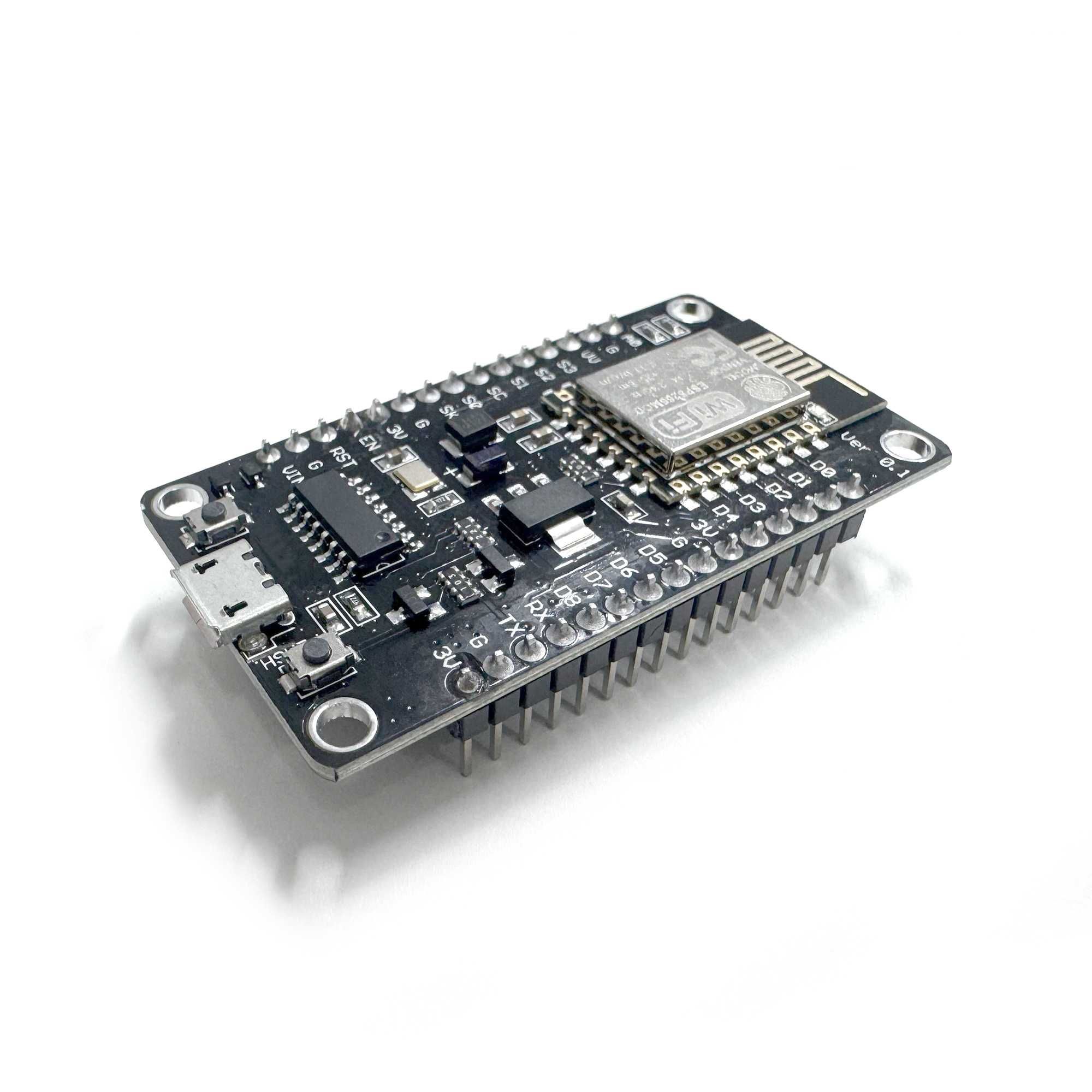

Рассмотрим еще одну плату на основе популярного модуля ESP8266. Это плата Интернет вещей NodeMcu v3 Lua WI-FI ESP8266 CH340.

NodeMcu_V3_Lua

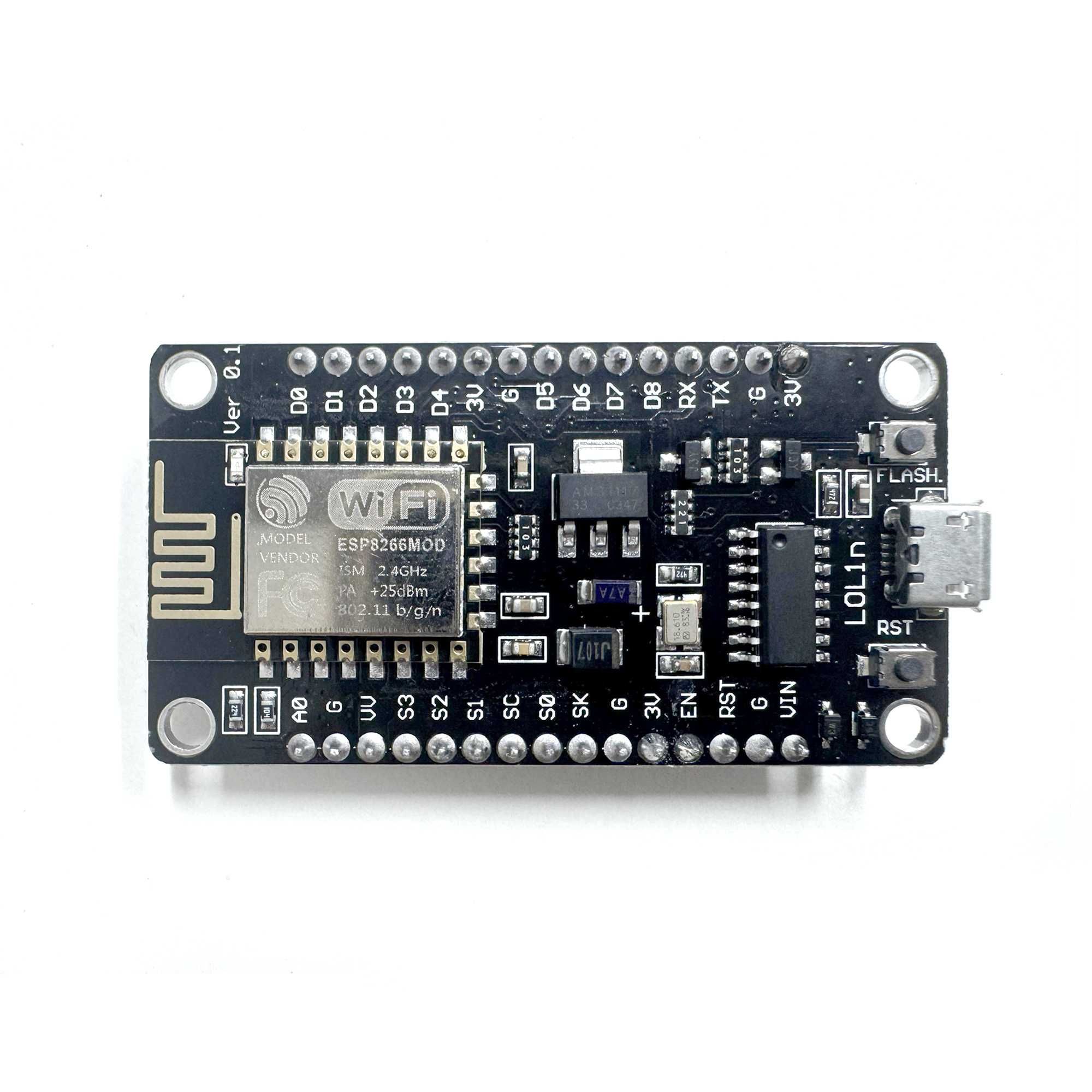

NodeMCU — это полноценная платформа для создания устройств IoT (Интернет вещей) на основе модуля ESP8266, который умеет принимать и посылать данные в локальную сеть или интернет через Wi-Fi. Плата построена на основе одной из последних модификаций модулей ESP8266 – модуля ESP-12E. Назначение контактов платы NodeMCU представлено на рисунке.

NodeMcu v3 Lua WI-FI ESP8266 CH340 PinOut

В платформу загружена прошивка NodeMCU. В неё встроен интерпретатор скриптового языка Lua. Интерпретатор этого языка распространяется свободно, с открытыми исходными текстами на языке Си. С помощью интерпретатора можно создавать файлы, загружать их в флеш-память ESP8266 и выполнять их. Также имеется Autorun (init.lua) для выполнения скриптов при запуске платы. С помощью lua-команд мы можем:

- подключаться к WiFi точке доступа;
- выступать в роли WiFi точки доступа;
- уходить в глубокий сон для снижения энергопотребления;
- привязать lua-функцию к кнопке на GPIO16;
- включать/выключать светодиод на GPIO16;
- создавать/записывать/читать/выполнять/искать/удалять/выводить списком файлы во флеш памяти;
- автоматически находить открытую WiFi сеть и подключаться к ней (режим startsmart);
- выводить свой MAC адрес;
- управлять пользовательским таймером;
- управлять таймером WatchDog ;
- управлять (запись/чтение/триггер) выводами GPIO1 — GPIO5, GPIO10, GPIO12-GPIO15;
- PWM (ШИМ) GPIO1 — GPIO5, GPIO10, GPIO12-GPIO15;
- TCP/IP сокеты;
- режим WEB сервера;
- I2C — адресация/запись/чтение;
- АЦП 10 бит на пине TOUT.

Полное описание команд можно посмотреть на github.
Программировать плату можно в среде Arduino IDE (версия 1.6.5 и выше), а можно использовать комплект средств разработки (SDK) – ESPlorer, который можно скачать со страницы esp8266 ru. ESPlorer отличается от других программ для ESP8266 тем, что:
- работает на множестве платформ;
- поддерживает до нескольких открытых файлов;
- обеспечивает подсветку кода языков Lua и Python;
- имеет режимы Undo/Redo;
- поддерживает цветовые темы редакторов: dark, Eclipse, IDEA, Visual Studio;
- осуществляет автозавершение кода по нажатию комбинации клавиш +;
- обеспечивает «умную» отправку файлов с ожиданием ответа;
- поддерживает несколько прошивок одновременно.

Скачаем и установим Explorer. Запустим, а затем подключим к плате датчик температуры ds18b20 и напишем скрипт на языке Lua для получения данных с этого датчика.

В прошивке NodeMCU присутствуют модули датчиков, которые можно подключать к скриптам командой require(). Количество таких модулей постоянно увеличивается, и они доступны для просмотра и закачки на сайте github.

В несколько строк на Lua можно написать и скрипт сервера, что позволяет использовать эту плату для быстрого создания создания устройств IoT ("Интернет вещей"). Если вам больше привычна среда программирования Arduino, можно программировать в среде Arduino IDE (см. установку и настройку Arduino IDE для программирования плат ESP8266 в этом обзоре).
