код товара 2101

Описание:

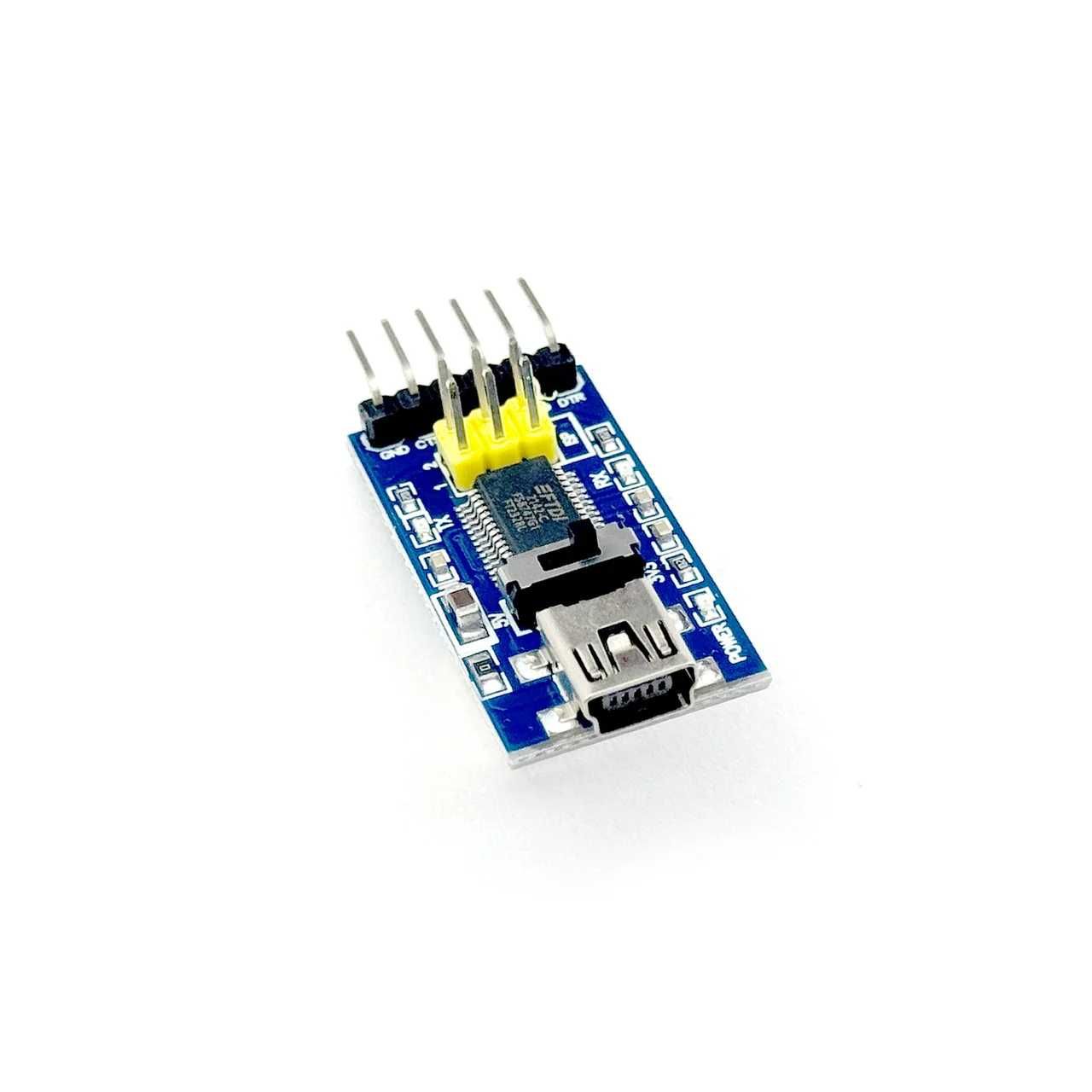

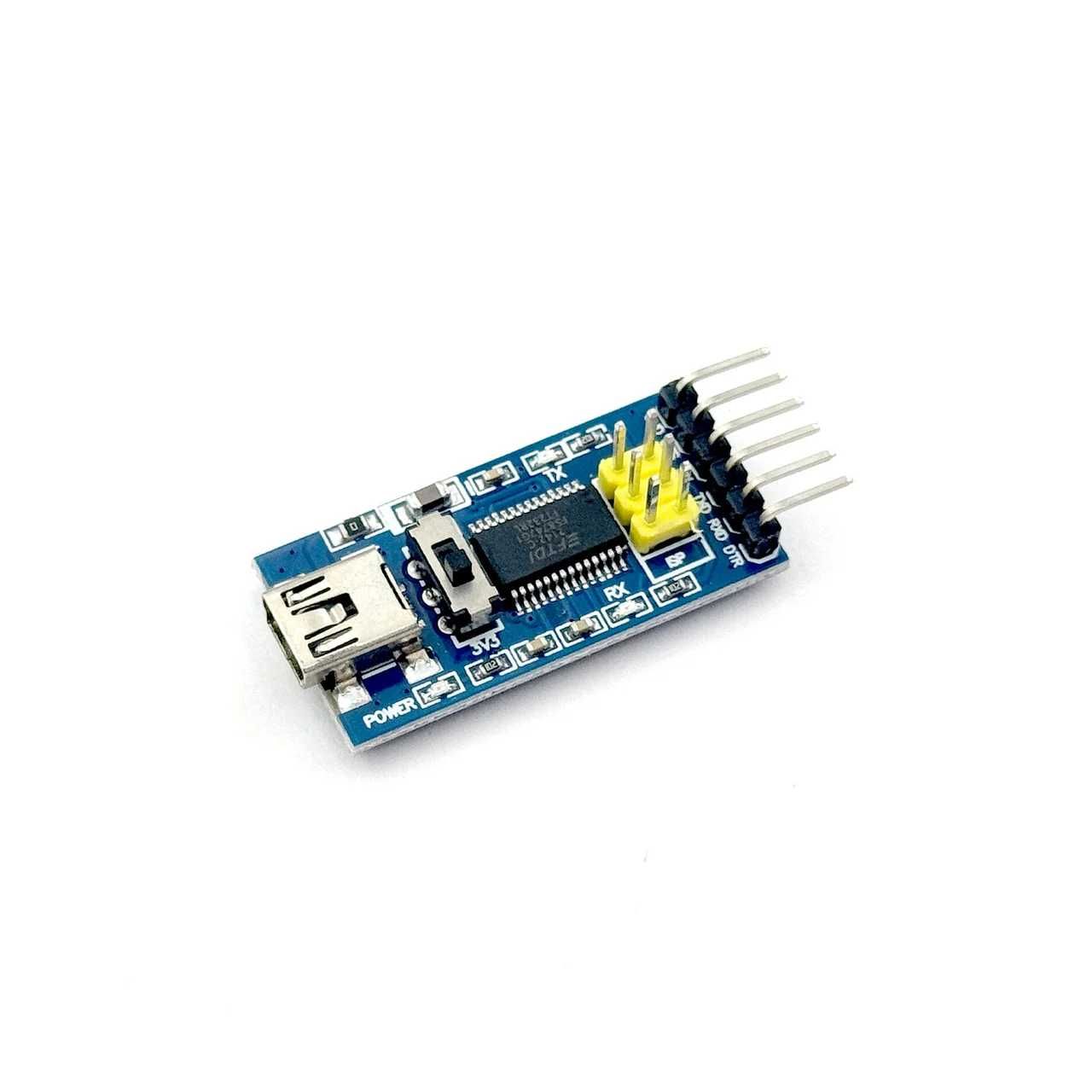

Модуль преобразователя USB-UART на основе микросхемы FT232RL. Плата работает с уровнями напряжения 5 В или 3.3 В при питании от USB порта. Уровень напряжения устанавливается джампером. Питание модуля в диапазоне напряжений 3.3 В…5 В также возможно от целевой платы. Наличие статусных светодиодов TXD LED, RXD LED, POWER LED упрощает работу с модулем. На угловой 6-контактный разъем, установленный с одной стороны платы, выведены сигналы TXD, RXD, RTS#, CTS#, а также GND и VCCIO. Остальные выводы микросхемы FT232RL доступны на сквозных контактах, в которые для удобства также можно установить разъемы.

В случае применения платы совместно с микроконтроллером необходимо выполнить следующие коммутации:

VCCIO ↔ Выход 3.3 V или 5 V (модуль питается от USB, джампер на плате должен быть установлен в положение 3.3 V или 5 V)
GND ↔ GND
TXD ↔ MCU.RX (направление сигнала: MCU.RX FT232 PC.TX)
RXD ↔ MCU.TX (направление сигнала: MCU.TX " FT232 " PC.RX)
RTS ↔ MCU.CTS (направление сигнала: MCU.CTS FT232 PC.RTS)
CTS ↔ MCU.RTS (направление сигнала: MCU.RTS " FT232 " PC.CTS)
Плата поддерживается операционными системами Mac, Linux, Android, WinCE, Windows 7/8/8.1/10…

Технические характеристики
Напряжение питания(В): 3.3, 5
Чип: FT232RL
Шаг контактов (мм): 2.54
Размеры (мм): 46×19
