Описание Рейс-105М1

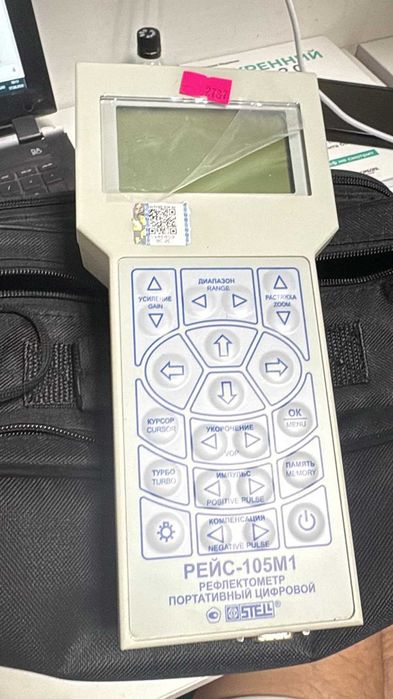

РЕЙС-105М1 - это мощный импульсный рефлектометр, предназначенный для обнаружения и определения расстояния до места повреждения в линиях. Портативный цифровой рефлектометр РЕЙС-105М1 пришел на смену устаревшему РЕЙС-105М и является модернизацией прибора РЕЙС-105Р. Прибор относится к импульсному рефлектометру, который применяют для оперативного поиска и диагностики различного рода повреждений в силовых кабелях, линиях связи, для электропередачи и контроля всех типов систем. Он может заменить стандартные импульсные рефлектометры, например, Р5-10 или Р5-13.

Возможности рефлектометра РЕЙС-105М1
Прибор РЕЙС-105М1 позволяет:

Убедиться в отсутствии обрыва или короткого замыкания в линии.
Обнаружить наличие в линии места повреждения или неоднородности (муфты, подключения к линии и др.).
Определить характер повреждения (обрыв, короткое замыкание и др.).
Измерить расстояние до места повреждения или неоднородности.
Измерить длину линии, в том числе длину кабеля на барабане или в бухте.
Измерить расстояние до места повреждения в проложенной под землей (в коробе и т.п.) линии неизвестного типа, если имеется отрезок такой же линии с известной длиной.
Определить расстояние до места перепутывания жил в кабеле.
Оценить величину волнового сопротивления линии.
Записать и хранить измеренную информацию в памяти прибора. Выполнить паспортизацию линии.
Передать информацию в компьютер и считать из компьютера
Области применения рефлектометра Рейс-105М1
Эксплуатация и прокладка кабельных линий всех типов в связи, энергетике и т. п.
Эксплуатация нефтепроводов и газопроводов, угледобывающая промышленность.
Эксплуатация горэлектротранспорта и железнодорожного транспорта, ТЭЦ, ГЭС, АЭС, ГРЭС.
Гражданская и военная авиация, речной и морской флот и транспорт, эксплуатация портов, аэродромов и космодромов, судостроение и самолетостроение.
Кабельные и воздушные системы электропередачи, телекоммуникаций и связи промышленных предприятий, учреждений, жилищных массивов.
Кабельное телевидение и компьютерные сети.
Монтаж и эксплуатация тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции.
Производство и торговля кабелями.
Работа прибора РЕЙС-105М1

Прибор РЕЙС-105М1 работает по методу импульсной рефлектометрии (локационный метод).

С прибора в линию посылается короткий зондирующий импульс, который распространяется по линии со скоростью, близкой к скорости света. Встречая в линии неоднородности (муфты, ответвления, нарушения изоляции и т.п.) импульс частично отражается назад, а частично проходит дальше. Если линия оборвана или короткозамкнута, то импульс отражается полностью.

Отображение информации на ЖК-экране РЕЙС-105М1
Отображение информации на ЖК-экране РЕЙС-105М1

По времени задержки отраженного импульса относительно зондирующего по экрану прибора можно определить расстояние до места повреждения или неоднородности. По форме отраженного импульса можно определить вид повреждения (обрыв, короткое замыкание и т.д.).

Особенности РЕЙС-105М1
прямое управление всеми основными параметрами
большой диапазон измеряемых расстояний: от единиц сантиметров до 25 километров;
низкая погрешность измерения - не более 0,2 %;
высокая разрешающая способность - не хуже 2 сантиметров;
реализация и улучшение всех функций больших рефлектометров
большая внутренняя энергонезависимая память (более 200 рефлектограмм);
связь с компьютером по интерфейсу RS-232; мощная программа обработки информации на компьютере;
встроенная таблица коэффициентов укорочения с возможностью ее пополнения в процессе работы;
простота и удобство пользования, малые габариты и вес (0,7 кг);
автономное питание, питание от промышленной и от бортовой сети, низкое энергопотребление.
