Назначение оборудования

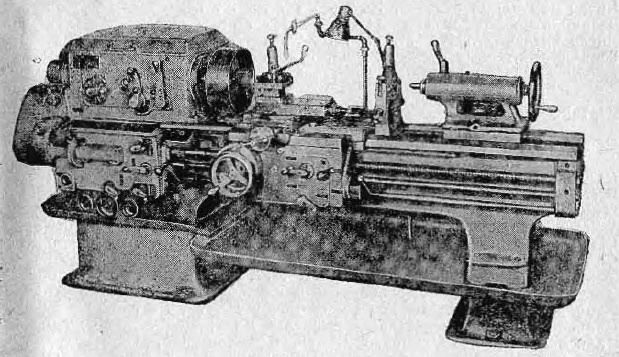

Универсальность токарного станка модели 1А62 делает возможным его успешное применение в токарных операциях, выполняемых над заготовками цилиндрической, конической и фасонной конфигурации, а также в нарезании резьбы разных видов – метрической, дюймовой, модульной и питчевой.

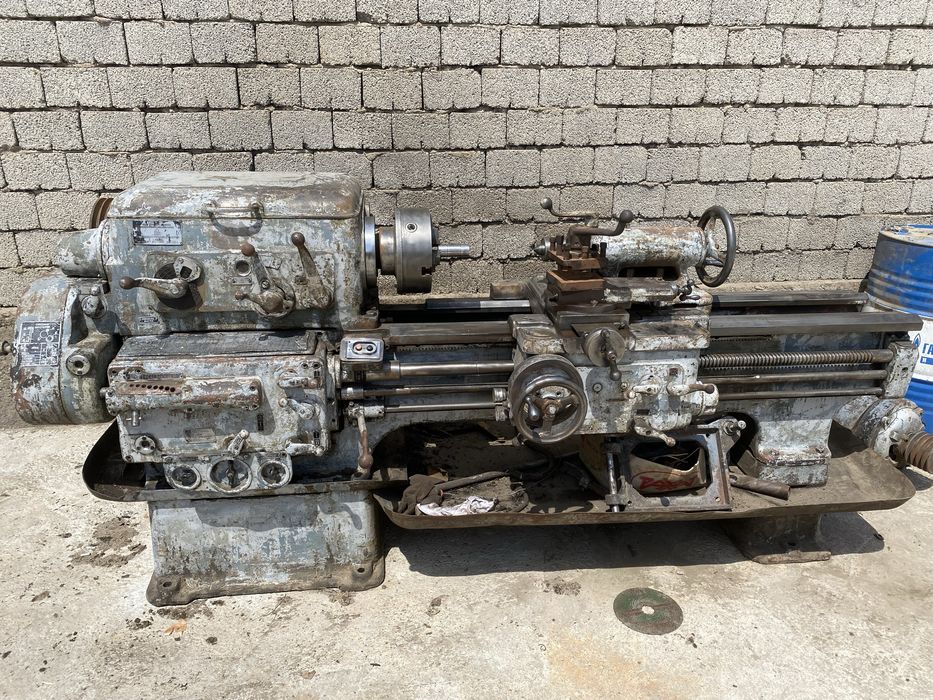

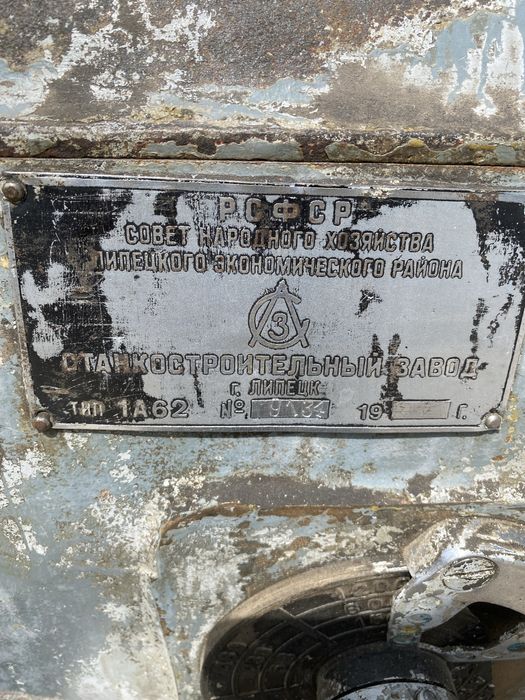

Многие специалисты узнают токарный станок рассматриваемой модели и по фото, но более полное представление о его характеристиках можно составить на основе обозначения этого агрегата:

«1» – цифра, обозначающая группу, к которой относятся токарные станки;
«А» – цифра, которая обозначает поколение оборудования;
«6» – данная цифра указывает на то, что агрегат относится к винторезной группе;
«2» – по этой цифре можно определить высоту центров (над станиной), для данной модели она составляет 220 мм.

В отличие от предыдущих моделей, данный токарно-винторезный станок отличается расширенным функционалом и улучшенными характеристиками. Среди таких улучшений следует отметить следующие.

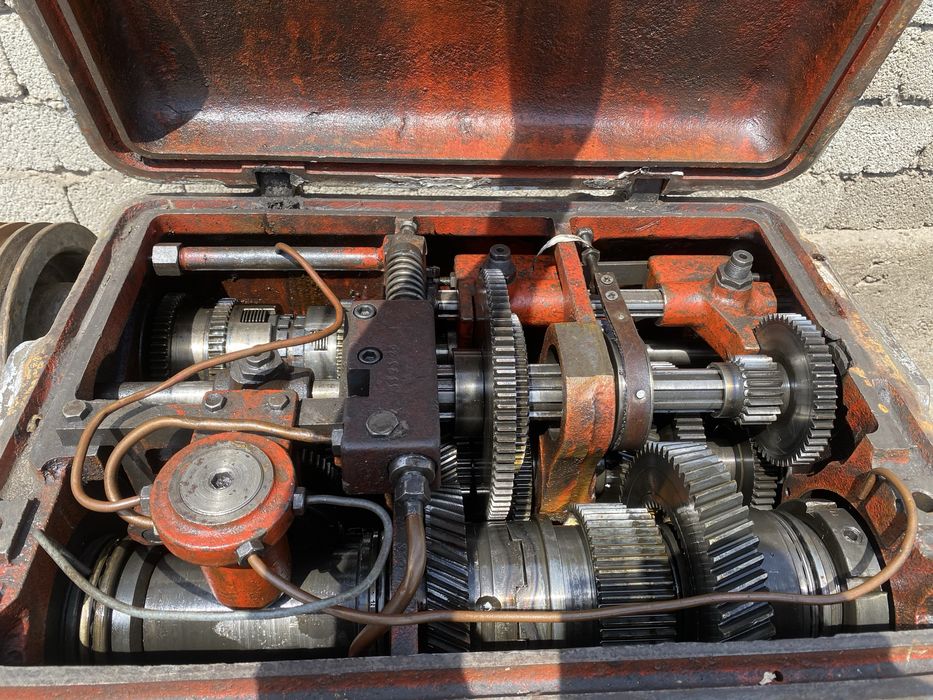

До 1200 об/мин увеличена скорость вращения шпинделя. При этом можно выбрать одну из 21 скоростей прямого вращения шпиндельного узла и 12 – обратного.
На 1А62 установлен двигатель более высокой мощности – 7 кВт.
В главном приводе агрегата используются более надежные клиновые ремни.
Усилена конструкция фрикционной муфты станка.
В передней опоре шпиндельного узла установлен надежный роликовый подшипник двухрядного типа.
Чтобы предотвратить самопроизвольное отсоединение патрона от шпинделя, что может происходить при прекращении вращения двигателя токарного станка 1А62, в конструкции последнего предусмотрена специальная канавка для размещения предохранителей.
Коробка подач обеспечивает прямое включение в работу ходового винта, что необходимо при выполнении точной резьбы.
Продольную подачу суппорта можно устанавливать при помощи лимба, находящегося на лицевой

Технические возможности 1А62

Токарно-винторезный станок модели 1А62 относится к устройствам, соответствующим категории точности «Н». Из технических характеристик агрегата стоит отметить:

максимальный диаметр заготовки, с которой можно работать на токарном станке 1А62: над суппортом – 210 мм, над станиной – 400;
максимально допустимая длина заготовки, обрабатываемой в центрах оборудования: 75**********500 мм.
максимальная масса заготовки, которая может обрабатываться на 1А62 (взята по аналогии с характеристиками усовершенствованной модели): при обработке в патроне – 500 кг, при обработке с использованием центров – 1500 кг.
