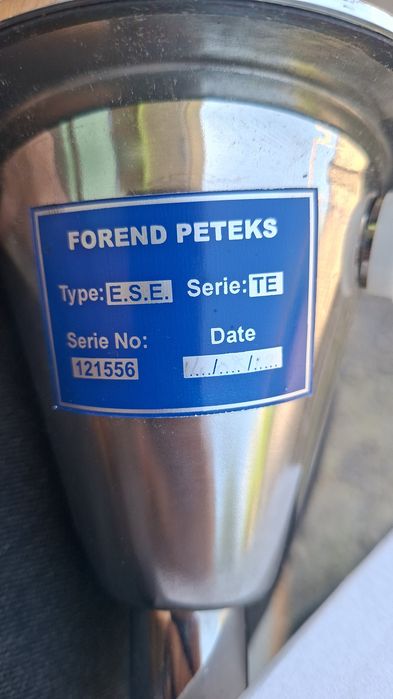

Активный молниеприемник Forend Petekes
:Активный молниеприемник FOREND, Активная молниезащита, Активный молниеприемник, грозозащита, громоотвод, молниезащита, Форенд
Описание
Конструкция.
Элементы схемы молниеотвода размещены внутри герметичной трубы изготовленной из нержавеющей стали или меди, на внутренней поверхности которой размещена изолирующая конструкция, предохраняющая от развития поверхностного электрического разряда, и система защитных разрядников, предохраняющая молниеотвод от разрушения в момент разряда молнии.

На верхнем фланце молниеотвода находятся молниеприемный стержень обеспечивающий работу элементов схемы. Крепление на мачту с помощью винта с резьбой М10.

Схема принципиальная.
Электрическая схема устройства состоит из высоковольтных резисторов и конденсаторов, соединенных по схеме Маркса. Заряд конденсаторов от внешнего поля происходит через резисторы, а разряд через разрядники, настроенные на напряжение (12-14) кВ.

При разряде конденсаторов напряжения складываются, и формируется импульс амплитудой более 200 кВ.

Принцип работы.
При приближении грозового фронта возрастает напряженность поля у поверхности земли, что приводит к наведению на антеннах молниеотвода напряжения, которым заряжаются конденсаторы.

При достижении напряжения на конденсаторах (12-14) кВ происходит пробой разрядников и формирование короткого импульса величиной более 200 кВ. Полярность импульса противоположна полярности грозового фронта. Импульс инициирует направленный в сторону молнии стример, который создает проводящий канал для разряда молнии в землю. Этот процесс повышает действующую высоту молниеотвода, не зависящую от полярности грозового разряда.
