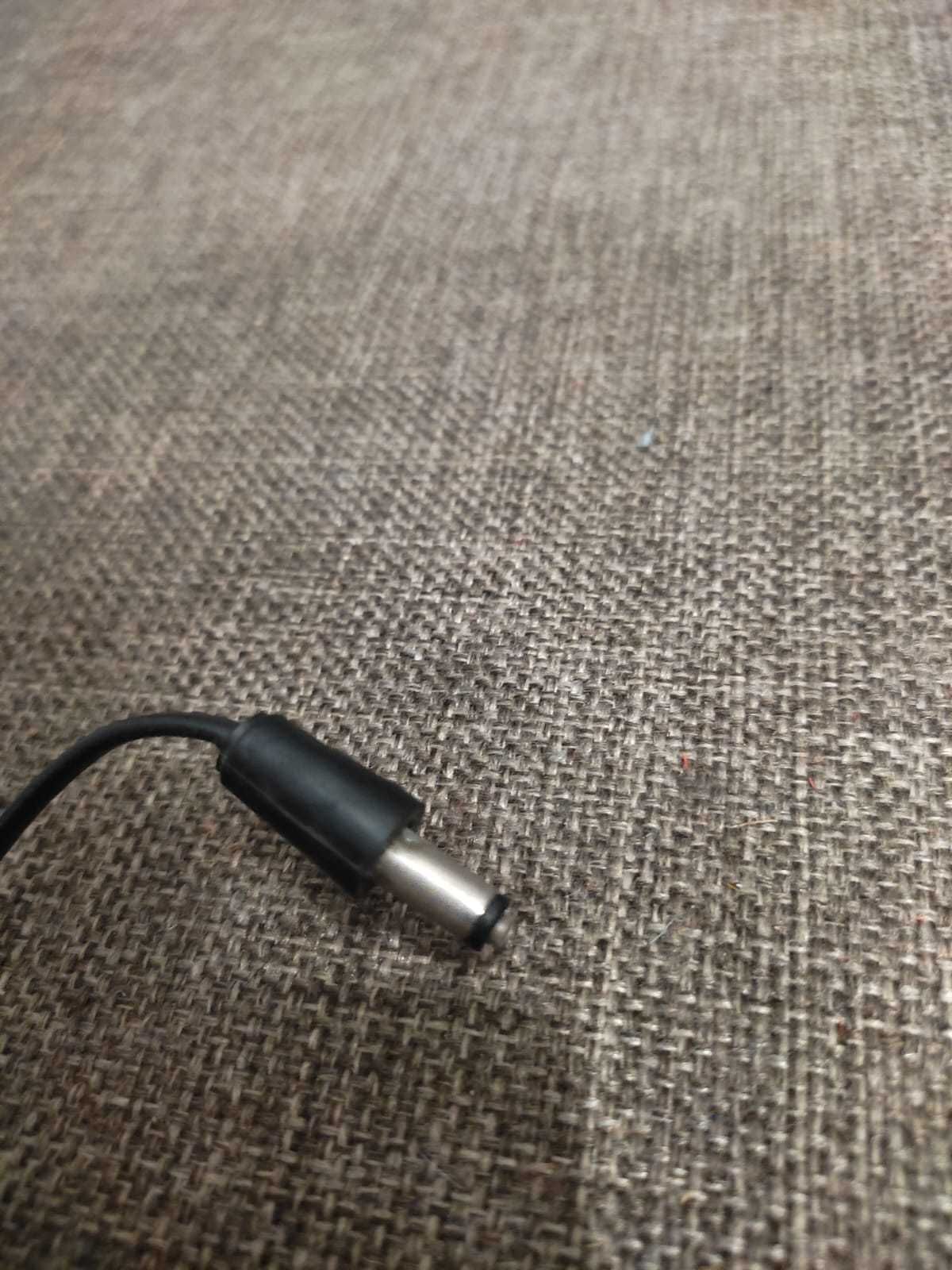

БП2-1 выполнен по схеме мостового выпрямителя с емкостной нагрузкой и понижающим трансформатором. Используется для питания микрокалькуляторов СССР типов БЗ-09, БЗ-23, БЗ-24Г, БЗ-26 и БЗ-37.
Состоит из понижающего трансформатор Т1 типа ЫТ4.702, 057, моста VD1-VD4 на четырех диодах КД105Б, конденсатора С1 — К50-16 2000 мкФ 10 В.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
1) допустимые отклонения напряжения питающей сети, % +10, -15;
2) максимальный потребляемый ток, А 0,02;
3) номинальное напряжение на выходе, В — 5,4;
4) номинальный ток нагрузки, А 0,09;
5) переменная составляющая (пульсации) напряжения на выходе, В эфф, не более 0,2;
6) габаритные размеры (без шнура), мм 75x48x50;
7) масса, г, прибл. 200.
