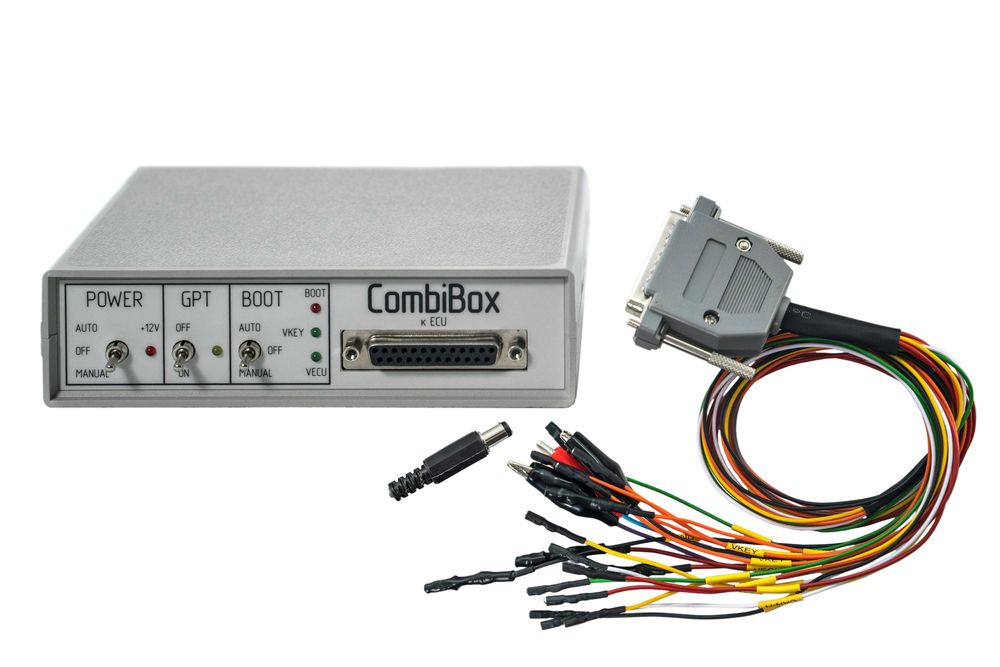

CombiBox предназначен для подключения блока управления к Загрузчику Combiloader и адаптеру DIALink «на столе» и коммутации напряжений питания, сигналов GPT1, GPT2, и формирования сигналов BOOT, CNF1.

Питание

Для работы CombiBox необходимо подать стабилизированное напряжение питания 12V. Ответная часть разъема входит в комплект поставки. Необходимо обратить внимание на соблюдение полярности при распайке кабеля питания. Неправильная подача питания НЕДОПУСТИМА и может привести к выходу CombiBox или подключенного к нему блока управления из строя. Для работы CombiBox и безопасного программирования блоков управления рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер.

1. DIALink — разъем предназначен для подключения одноименного адаптера.

Разъем имеет следующую схему подключения:

4 GND
5 GND
6 CAN-H
7 K-LINE
14 CAN-L
15 L–LINE
16 POWER
2. Combiloader — разъем предназначен для подключения одноименного адаптера.

На лицевой панели прибора расположен разъем DB-25, предназначенный для подключения к ЭБУ при помощи входящего в комплект универсального кабеля. Все линии кабеля имеют соответствующую маркировку для их правильного подключения. Кабель оснащен дополнительными парами контактов по цепям «VECU» и «VKEY», что в совокупности позволяет подавать до восьми питающих напряжений (четыре маленьких контакта и четыре больших).
Для удобства линии GPT1 и GPT2 выведены отдельным пучком вместе с дополнительными CAN-H и CAN-L.
