CombiBox предназначен для подключения блока управления к Загрузчику Combiloader и адаптеру DIALink «на столе» и коммутации напряжений питания, сигналов GPT1, GPT2, и формирования сигналов BOOT, CNF1. Поддерживает работу и со Сканматиком.

Для работы CombiBox необходимо подать стабилизированное напряжение питания 12V. Ответная часть разъема входит в комплект поставки. Необходимо обратить внимание на соблюдение полярности при распайке кабеля питания. Неправильная подача питания НЕДОПУСТИМА и может привести к выходу CombiBox или подключенного к нему блока управления из строя. Для работы CombiBox и безопасного программирования блоков управления рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер.

Подключение

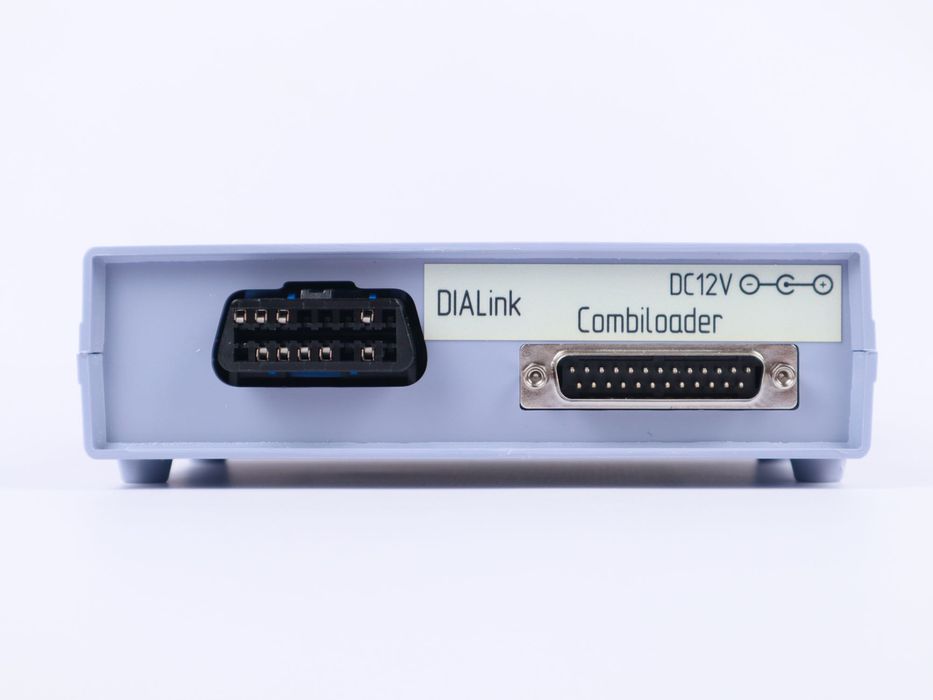

На задней панели CombiBox расположены 2 разъема:

1. DIALink — разъем предназначен для подключения одноименного адаптера.

Разъем имеет следующую схему подключения:

- 4 GND
- 5 GND
- 6 CAN-H
- 7 K-LINE
- 14 CAN-L
- 15 L–LINE
- 16 POWER

2. Combiloader — разъем предназначен для подключения одноименного адаптера.

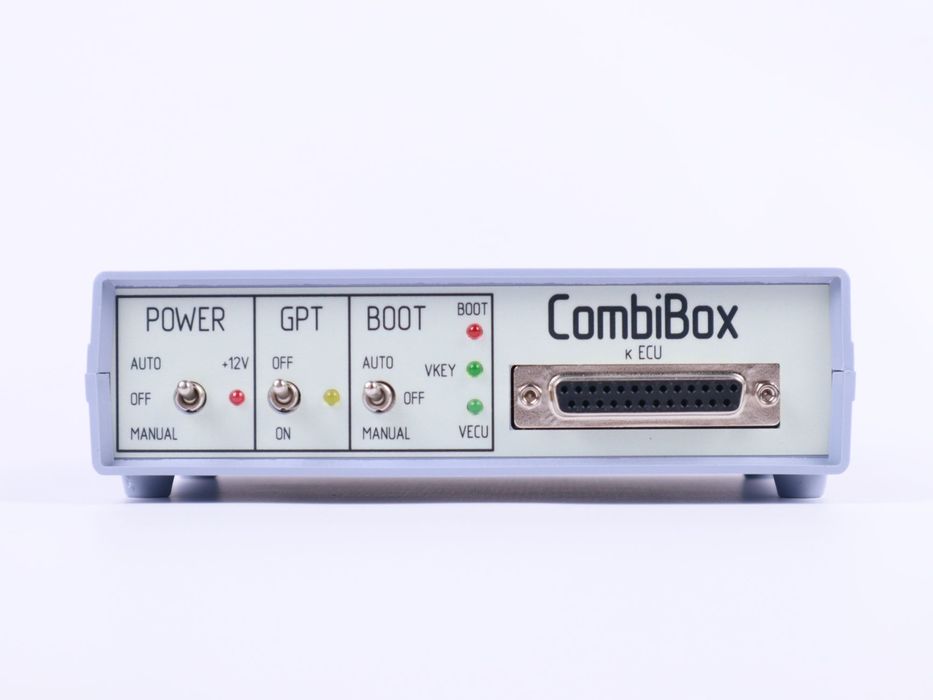

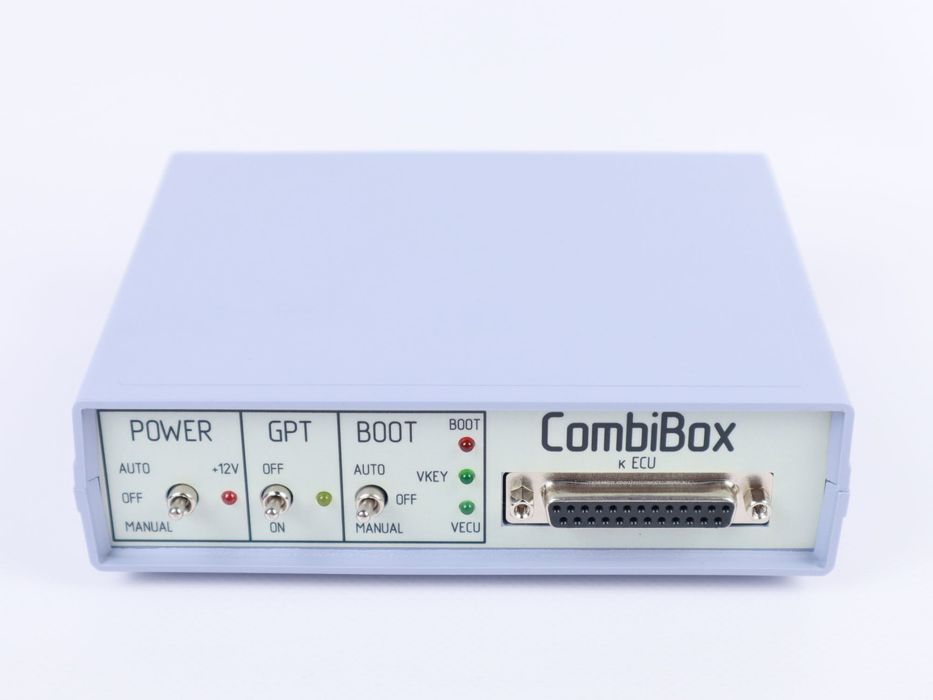

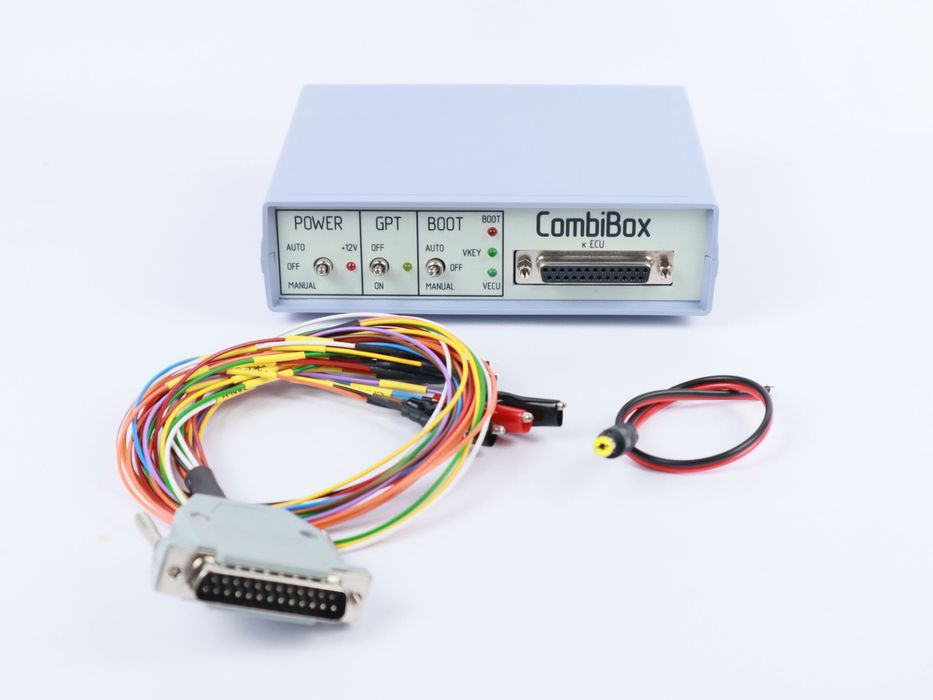

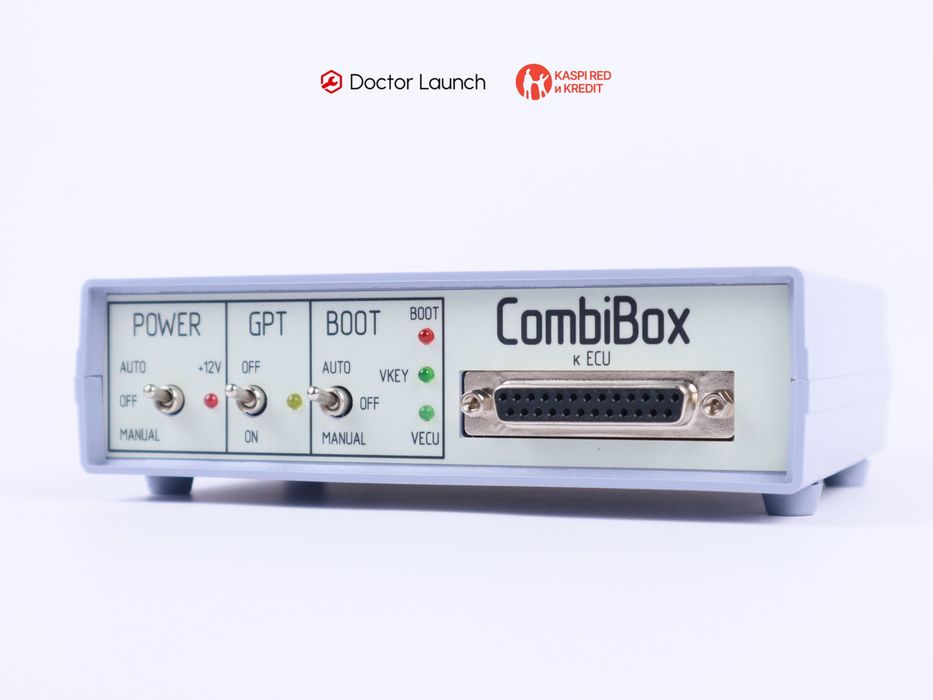

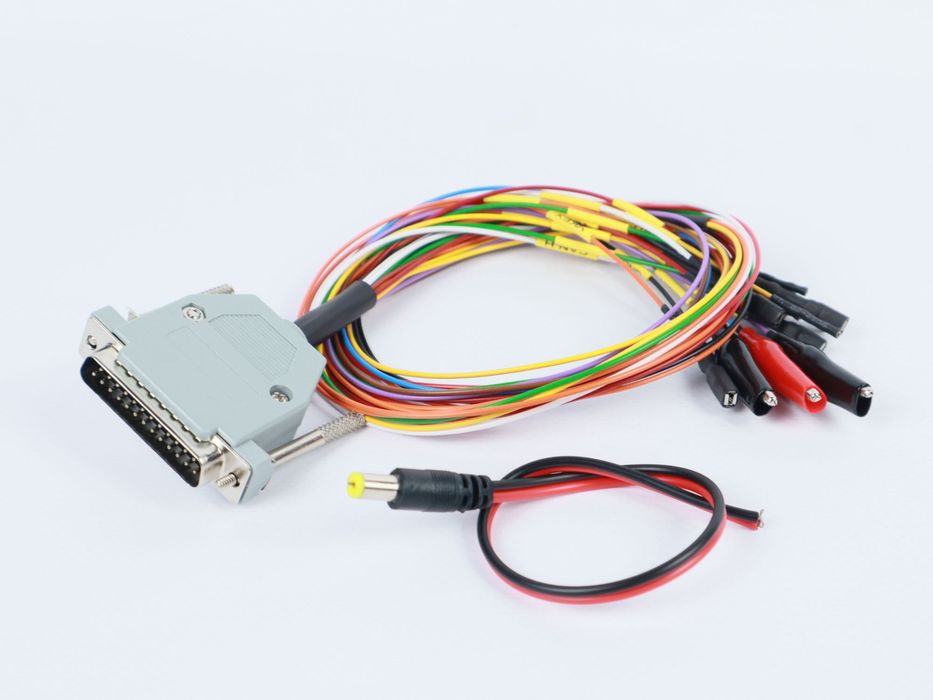

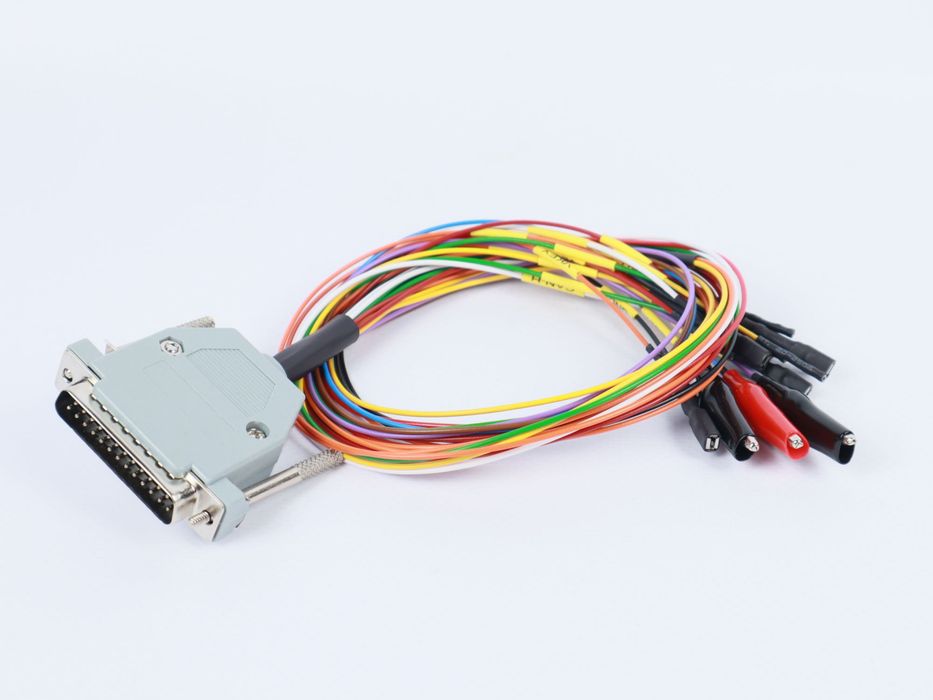

На лицевой панели прибора расположен разъем DB-25, предназначенный для подключения к ЭБУ при помощи входящего в комплект универсального кабеля. Все линии кабеля имеют соответствующую маркировку для их правильного подключения. Кабель оснащен дополнительными парами контактов по цепям «VECU» и «VKEY», что в совокупности позволяет подавать до восьми питающих напряжений (четыре маленьких контакта и четыре больших).
Для удобства линии GPT1 и GPT2 выведены отдельным пучком вместе с дополнительными CAN-H и CAN-L.

Органы управления

Переключатель — GPT.

При активации данного режима происходит коммутация сигнальных линий 7 и 15 разъема DiaLink на разъем DB-25(GPT1 и GPT2), а также одновременно снятие питания с разъема DiaLink. Используется при чтении пароля в режиме GPT. В выключенном состоянии сигнальные линии 7 и 15 выводиться на разъем DB-25 (K-line и L-line), а линии GPT1 и GPT2 обестачиваются.

Переключатель — POWER, управление питанием.

Прибор имеет три режима подачи питания на ЭБУ:

OFF выключено, позволяет снять все питающие и управляющие сигналы с разъема DB-25.
MANUAL включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы выключателя BOOT.
AUTO автоматическое управление, в данном режиме управление питанием производит загрузчик CombiLoader.
Переключатель BOOT, одновременное управление сигналами BOOT и CNF1 (3,3 вольта):

OFF выключено, позволяет снять все управляющие сигналы с разъёма DB-25.
MANUAL включено, подтягивает BOOT к сигнальному минусу, а CNF1 к +3.3 вольтам.
AUTO автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик CombiLoader.
Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:

RESET- 5,1 КОм (для st10)
BOOT — 510 Ом
CNF1 — 510 Ом
CAN — 120 Ом
Индикаторы:

Светодиодный индикатор GPT указывает на активацию одноименного режима.
Светодиодные индикаторы VECU, VKEY указывает наличие напряжения VECU и VKEY.
Светодиодный индикатор 12V указывает наличие питающего напряжения.
Светодиодный индикатор BOOT указывает наличие подтяжек на CNF1 и BOOT.
