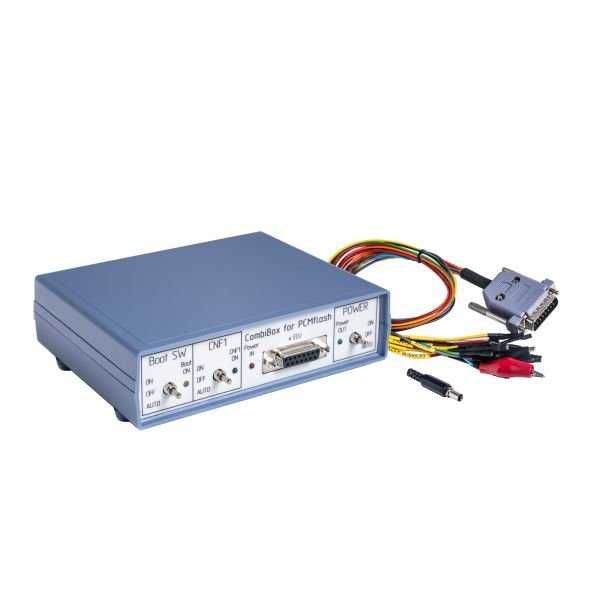

CombiBox предназначен для подключения блока управления к загрузчику PCMflash и адаптеру J2534 «на столе» и коммутации напряжений питания и формирования сигналов BOOT, CNF1. При использовании с адаптером Scanmatik 2 (PRO) прибор позволяет формировать сигналы GPT1, GPT2 необходимые для работы с модулями 53 и 71, а также с перспективными модулями.

Подключение

На задней панели CombiBox расположены 2 разъема:

J2534 — разъем предназначен для подключения адаптера (Scanmatik 2 (PRO))
Разъем имеет следующую схему подключения:

1 — GPT2;
2 — GPT1;
4 — GND;
5 — GND;
6 — CAN-H;
7 — K-LINE;
12 - SELECT BOOT
14 — CAN-L;
15 — L–LINE;
16 — +12V.
DC 12V — разъем предназначен для подключения питания.
На лицевой панели прибора расположен разъем DB-15, предназначенный для подключения к ЭБУ при помощи универсального кабеля. Все линии кабеля имеют соответствующую маркировку для их правильного подключения.

Разъем имеет следующую схему подключения:

2 — Фиолетовый, VPP;
3 — Зелено-красный, GPT2;
4 — Голубой, CNF1;
5 — Красные, Power +12V;
7 — Белый, CAN-H;
9 — Оранжевые, Key +12V;
10 — Серый, BOOT;
11 — Черные, GND;
12 — Желто-оранжевый, GPT1;
14 — Желтый, K-Line;
15 — Зеленый, CAN-L.
