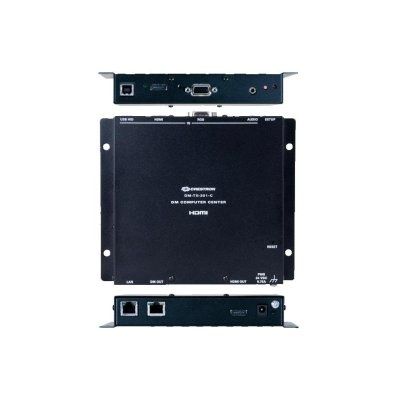

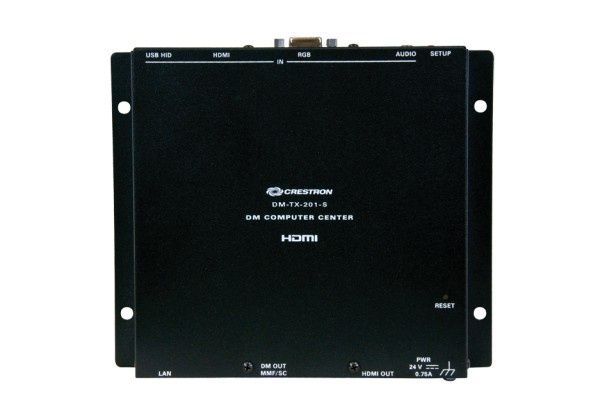

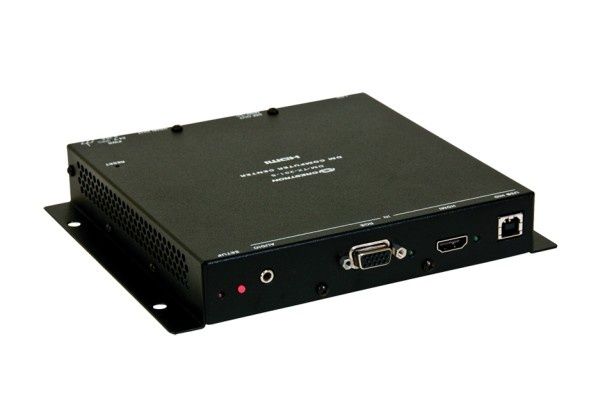

Crestron DM-TX-201-C - передатчик сигнала HDMI или VGA и аналогового стерео аудиосигнала через интерфейс DigitalMedia 8G по витой паре. Поддерживает HDCP. Поддерживает YPbPr, S-video и композитный видеосигналы. При использовании соответствующего переходника позволяет передавать сигналы интерфейсов DVI или DisplayPort. Передает сигналы ввода с пользовательских устройств USB. Оборудован входным и выходным портом Ethernet. Предназначен для организации подключения к порту DigitalMedia 8G+ приемника, коммутатора Crestron или порту HDBaseT совместимого приемного устройства по UTP кабелю категории 5е или кабелю DigitalMedia 8G длиной до 100 м.

Передатчик DigitalMedia 8G+® и мультимедиа интерфейс

Встроенный АВ коммутатор 2х1 с автоматическим переключением и ответвлением аналогового звукового сигнала

Технология QuickSwitch HD™ обеспечивает быстрое и надежное переключение

Соединяется с коммутатором или приемником DM® через единственный кабель витой пары

Поддерживает дальность до 100 метров при использовании кабеля DM 8G® или CAT5e

Соответствие спецификации HDBaseT® -  подключение к стороннему оборудованию HDBaseT

Содержит два входа  HDMI® и один аналоговый VGA/video

Поддерживает так же источники DVI и Dual-Mode DisplayPort

Поддерживает видео сигнал с разрешением до Full HD 1080p

Поддерживает компьютеры с разрешением до WUXGA

Поддерживает  Dolby Digital ® , DTS® и некомпрессированный линейный РСМ звук 7.1

Оснащен несимметричным входом линейного аналогового звукового сигнала

Позволяет включать  2 канальный аналоговый звуковой сигнал

Оснащен местным выходом HDMI

HDCP совместимый

Определяет и сообщает подробную информацию о видео и звуковом сигналах

Осуществляет автоматическую настройку форматов АВ сигналов посредством EDID

Предоставляет подключение к ЛВС

Допускает управление оборудованием посредством CEC и ЛВС

Допускает удлинение USB HID сигналов для местного клмпьютера

Совместим с Удлинителем USB по ЛВС [5] от Crestron®

Совместим с Точками Кабельного Подключения Crestron Connect It™

Легко и просто устанавливается и диагностируется

Тонкий дизайн для монтажа на поверхность

Запитывается через DM подключение или от внешнего блока питания (входит в комплект)

DM-TX-201-С предлагает простой интерфейс для компьютеров и АВ источников высокой четкости в составе законченной системы Crestron®DigitalMedia™. Благодаря компактному, тонкому дизайну, его легко разместить под конференц столом, внутри трибуны или стойки с оборудованием или практически в любом месте зала заседаний, класса, аудитории или дома.Он работает как передатчик DM8G+® и коммутатор с HDMI® , VGA и аналоговыми звуковыми входами, вместе с портами Ethernet и USB HID в качестве всеобъемлющего решения по подключениям. В дополнение к DM8G+, он так же совместим с HDBaseT®, позволяя быть напрямую подключенным к входу HDBaseT совместимого оборудования. Он подключается к головному устройству или дисплею через единственный кабель витой пары [1].

DigitalMedia 8G+®

Являясь лидером в технологиях HDMI и систем управления, Crestron создал DigitalMedia (DM®) в качестве первой полной системы распределения АВ с целью поднять HDMI на более высокий уровень. DigitalMedia допускает распределение практически любого сочетания HDMI и других источников по дому, офису, школе или практически по любому предприятию. Последнее поколение DM носит название DigitalMedia 8G® (DM 8G®). Спроектированная для сверхвысокой полосы пропускания и невероятной масштабируемости, DM 8G предлагает истинно однокабельный транспорт без потерь для перемещения видео и звука высокой четкости, ЛВС и сигналов управления через кабель витой пары или оптоволокно.

DM 8G по витой паре называется DigitalMedia 8G+ (DM 8G+). DM 8G+ поддерживает некомпрессированные видео сигналы Full HD 1080p, Ultra HD, 2K и 4K с 3D, Deep Color и HDCP 2.2. Звуковые возможности включают поддержку форматов звука высокой четкости 7.1, как например Dolby® TrueHD и DTS-HD Master Audio™, а так же некомпрессированный линейный PCM. Все сигналы передаются по одному кабелю витой пары типа CAT, поддерживая 1080p, WUXGA и 2K сигналы на расстоянии до 100 метров при использовании кабеля Crestron DM Ultra, DM 8G или стороннего CAT5e. Более высокие разрешения, включая UHD и 4K, поддерживаются на дальности до 100 метров при использовании кабеля DM Ultra, до 70 метров при использовании кабеля DM 8G и до 50 метров при использовании CAT5e.[1]

Соответствие спецификации HDBaseT®

Технология Crestron DM 8G+ разработана на основе спецификации HDBaseT Alliance, она совместима со сторонними продуктами HDBaseT. Благодаря технологии DM 8G+, DM-TX-201-С можно подключать непосредственно к оборудованию с поддержкой HDBaseT без приемника DM®.

Интерфейс мультимедиа компьютера/АВ

DM-TX-201-С осуществляет легкое переключение между двумя входами. Можно настроить автоматическое переключение между входами или управлять ими через систему управления Crestron.. Входы содержат:

HDMI –цифровой мультимедиа вход для мобильных устройств, компьютеров и АВ источников с разрешением до HD 1080р60 и WUXGA. Так же поддерживает сигналы DVI и Dual-Mode DisplayPort при использовании соответствующего переходника или интерфейсного кабеля. [2]

VGA – данный вход поддерживает аналоговые RGB сигналы разрешением до WUXGA 1920x1200, так же как и аналоговое видео до 1080p60 [3]. 3,5 мм вход аналогового стерео звукового сигнала служит для подключения несимметричного линейного источника или вывода на головные телефоны.

Замечание: Возможность ответвления аналогового звукового сигнала позволяет использовать ввод аналогового звукового сигнала с любым видео входом.

Единственный кабель витой пары соединяет DM-TX-201-С с коммутатором или приемником DM или оборудованием HDBaseT, передавая сигналы видео, звука, управления, локальной сети и электропитание через простое соединение RG45.[1,4] Используемый совместно с единственным приемником/комнатным контроллером DM 8G+ и возможной дополнительной системой управления Crestron, DM-TX-201-С является простым решением по удлинению компьютерного или АВ сигнала для одного дисплея. Будучи частью большой системы, использующей коммутатор DM-MD, несколько DM-TX-201-С могут быть размещены для раздачи сигнала с расположенных в разных местах нескольких источников на несколько дисплеев, расположенных в любом помещении по всему предприятию.

Местный HDMI выход

HDMI выход служит для сквозного подключения выбранного источника к местному дисплею, монитору или звуковой системе.

Подключение к ЛВС

Вместе с АВ высокой четкости и управлением, DigitalMedia так же содержит высокоскоростной Ethernet для полной передачи сигналов. DM-TX-201-С оснащен портом 10/100 Ethernet, предоставляя местному сетевому оборудованию удобное подключение к ЛВС.

Удлинение сигналов USB

DM-TX-201-С выступает в качестве универсального удлинителя клавиатуры/мышки, позволяя управлять подключенным компьютером (или другим ведущим USB HID оборудованием) с клавиатуры или мышки, расположенными на лекционной кафедре, конференц столе или другом удаленном месте. Поддержку USB оборудования практически любого типа можно реализовать используя Модуль Удлинения USB по ЛВС USB-EXT-DM [5].

Встроенное СЕС управление оборудованием

Основная задача системы управления Crestron, это предоставление абсолютно точного управления, незаметного для пользователя. DigitalMedia предлагает альтернативу общепринятым методам управления по ИК и RS-232 путем вложения в сигнал HDMI сигнала управления устройствами по протоколу CEC (Consumer Electronics Control — управление пользовательскими электронными устройствами). Благодаря связи с системой управления, DM-TX-201-С является шлюзом для управления оборудованием прямо через HDMI подключение, потенциально устраняя необходимость в использовании каких-либо выделенных кабелей управления и ИК-передатчиков.

Crestron Connect It™

Точка Кабельного Подключения (серии TT-100) от Crestron предлагает удобное решение настольного подключения, прозрачно работающее с DM-TX-201-С. Точка кабельного подключения получает эл ектропитание и управление от DM-TX-201-С через обычное USB подключение. [6]

Компктный и универсальный

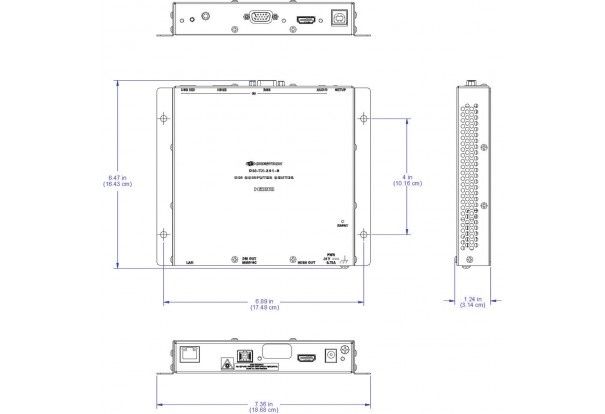

DM-TX-201-С спроектирован для монтажа на плоскую поверхность или размещения на полке. Он достаточно компактен для скрытого размещения внутри трибуны или под столом и может быть даже закреплен к направляющей в стойке с оборудованием. Аппарат может быть запитан от внешнего блока питания (входит в комплект) или через PoDM (электропитание через DigitalMedia), как истинно однокабельное решение [4]. Ряд индикаторов служит для облегчения настройки и поиска неисправностей.
