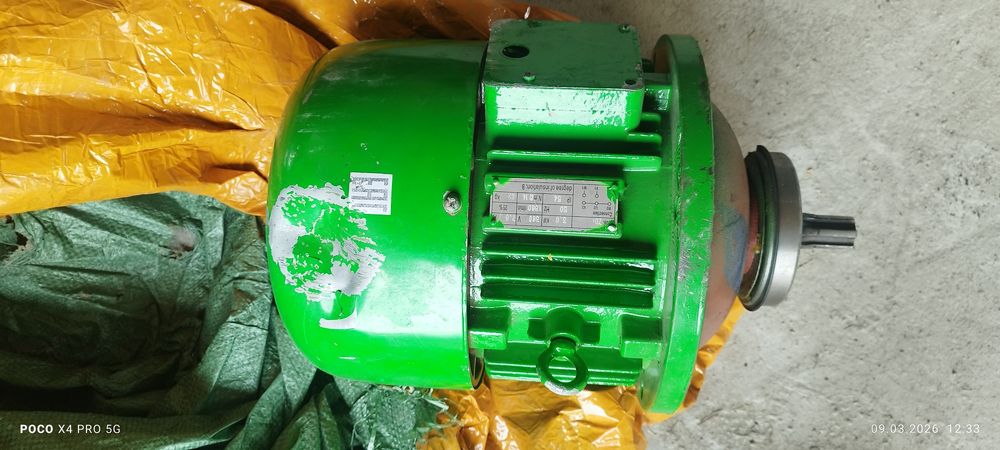

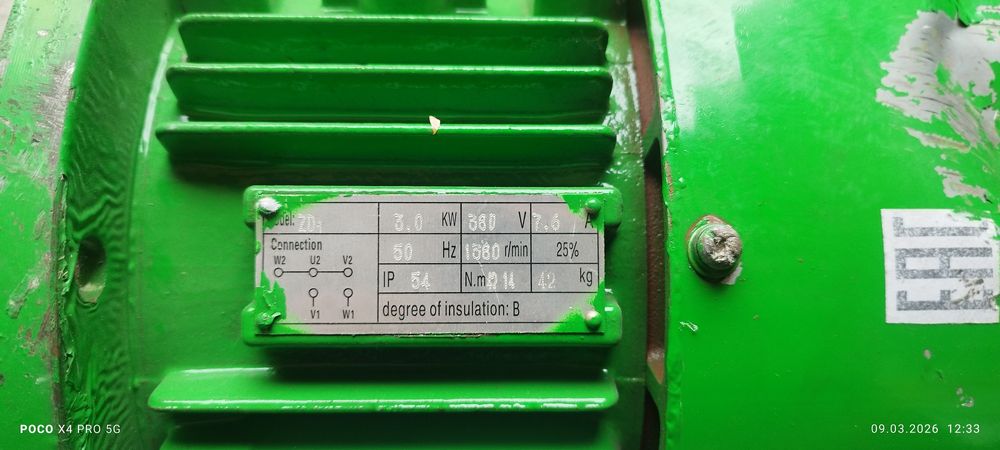

На изображении представлен шильдик (паспортная табличка) электрического двигателя, используемого в качестве двигателя подъема для моделей CD1 и MD1.
ирма-подъем
ирма-подъем
+1
Основные характеристики двигателя:
Модель: ZD1 31-4.
Мощность: 3,0 кВт.
Напряжение: 380 В.
Ток: 7,6 А.
Скорость вращения: 1380 об/мин.
Частота: 50 Гц.
Степень защиты: IP44 (на табличке указано IP44, хотя встречаются модификации с IP54).
Класс изоляции: B (допустимый нагрев до 130°C).
Вес: 42 кг (согласно табличке).
ирма-подъем
ирма-подъем
+3
Схема подключения:
На табличке приведена схема подключения обмоток. Как правило, для сети 380 В используется соединение «Звезда» (Y).
tehprivod.su
tehprivod.su
Выводы обмоток: U1, V1, W1 (начало) и U2, V2, W2 (конец).
Для смены направления вращения (реверса) необходимо поменять местами любые две фазы на входе.
Этот тип двигателя предназначен для работы в составе грузоподъемных механизмов грузоподъемностью около 2 тонна
