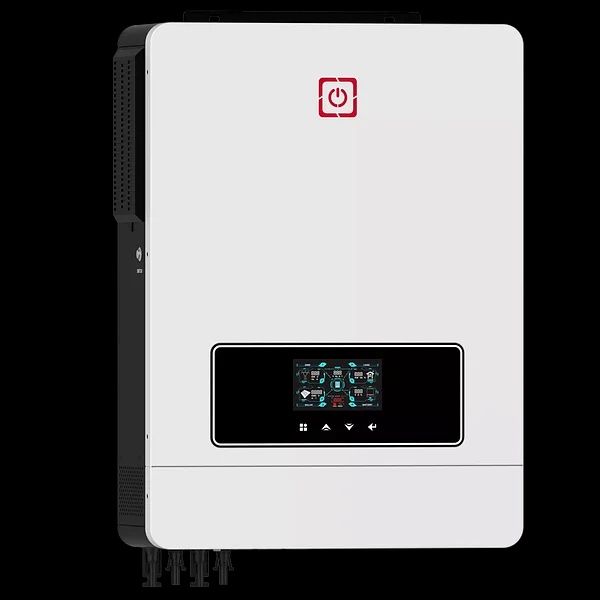

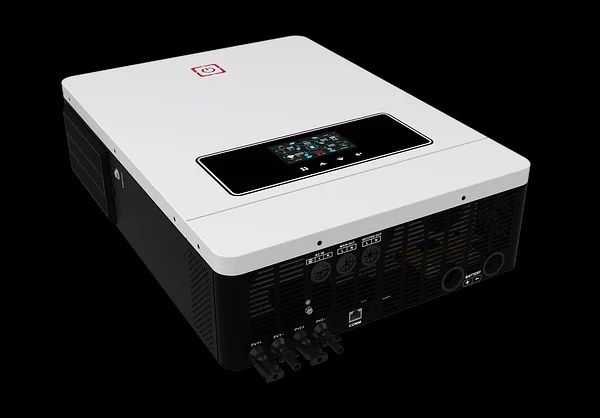

Гибридный солнечный инвертор Viktor 10200 это самый мощный и современный многофункциональный инвертор/зарядное устройство мощностью 10.2 кВт с функцией подмешивания, увеличенным до 500 Вольт напряжением от СБ и возможностью удаленного мониторинга через компьютер или смартфон с помощью встроенного wi-fi модуля.

В гибридный солнечный инвертор Viktor 10200 сочетаются функции инвертора, MPPT контроллера заряда аккумуляторов от солнечных батарей и зарядного устройства аккумуляторных батарей от сети 220В для обеспечения бесперебойной подачи питания, с возможностью выбора приоритетов зарядки и нагрузки. Благодаря функции параллельного подключения есть возможность использовать его в мощных солнечных электростанциях и системах бесперебойного питания мощностью до 66 кВт и массивом солнечных батарей до 66 кВт.

Увеличенное входное напряжение ( до 500 Вольт ) от солнечных батарей позволяет подключить все солнечные панели последовательно, что делает работу MPPT контроллера максимально эффективной, благодаря чему выработка энергии будет происходит как в утренние так и в вечерние часы и даже в пасмурную погоду.

Что такое функция подмешивания и почему она так важна: Подавляющее большинство всех гибридных и батарейных солнечных инверторов в лучшем случае работает по выбранным приоритетам ( обычно это Солнце, Аккумуляторы и Сеть ). То есть они не могут одновременно питать нагрузку от солнца и от сети в случае нехватки электроэнергии от солнца, а просто переключаются на сеть. К примеру ваше потребление в текущий момент времени 4кВт*ч, солнечные батареи вырабатывают всего 3 кВт*ч. В такой ситуации обычный гибридный инвертор ( без функции подмешивания ) полностью переключит питание нагрузки ( все 4 кВт*ч ) либо на сеть либо на аккумуляторы ( в зависимости от настроек ), а вырабатываемые солнцем 3 кВт*ч пустит на подзарядку АКБ. А гибридный инвертор с функцией подмешивания пустит на нагрузку все что вырабатывает солнце ( в данном примере это 3 квт*ч ), а недостающие 1 кВт*ч возьмет от центральной электрон сети, не разряжая АКБ и тем самым продлевая срок их службы.

Функция подмешивания на только значительно продлит срок службы ваших АКБ, но и поможет сэкономить на счетах за электроэнергию.



Rabota-invertora-MH

Сферы применения:

солнечные электростанции;
источники бесперебойного питания;
источники резервного электропитания
Одновременное питание нагрузки от СБ и от Сети переменного тока ( в случае нехватки энергии от СБ )
Интерфейс Bluetooth ( мониторинг через телефон )
Съемный блок управления
Wi-Fi модуль
Функция подмешивания
Чистая синусоида на выходе
Входное напряжение от СБ до 500В
Мощность солнечных батарей 11 кВт
MPPT контроллер заряда 150 А ( 2 шт. )
Микропроцессорное управление
Адаптирован для работы с LiFePO4 аккумуляторами
Встроенное слежение за точной максимальной мощности (ТММ) солнечной батареи (MPPT)
Несколько режимов работы: параллельно с сетью, автономно, параллельно с сетью в режиме резервного источника питания
Зашита от короткого замыкания и перегрузки
Автоматический перезапуск при востановлении питания переменного тока
Большой жидкокристаллический дисплей отображает всю основную информацию о работе системы солнечного электроснабжения
Возможности для соединения с компьютером для настройки и мониторинга работы системы электроснабжения
Регулировка зарядного тока
Настройка нижнего и верхнего порога зарядки аккумуляторов
RGB подсветка корпуса инвертора
Функция параллельного подключения до 6 устройств
Внимание! Для обеспечения защиты устройства от скачков напряжения, молний и прочих внешних фактором, в схеме подключения необходимо использовать автоматы защиты переменного и постоянного тока, а так же устройств защиты от импульсных перенапряжений.

Для удаленного мониторинга за системой на базе данного инвертора вы можете использовать встроенный Wi-Fi модуль

Благодаря данному модулю вы всегда в реальном времени сможете увидеть все основные показатели системы, а так же статистику и предупреждения об ошибках практически из любой точки земного шара. Использование данного модуля позволит вам не только наблюдать за системой, но так же используя статистические данные сделать ее более эффективной и предотвратить возможные поломку ( благодаря системе оповещения об ошибках ).
Технические характеристики
Модель VIKTOR 10200
Тип устройства Бестрансформаторный
Мощность 10200ВА / 10200Вт
Пиковая мощность 15000ВА / 15000 Вт ( 5 сек )
Входное напряжение от АКБ 48 В
Функция удаленного управления и мониторинга ( через WI-FI модуль ) Есть
Функция мониторинга через сотовую сеть ( дополнительно ) Есть
Функция параллельного подключения ( до 6 устройств ) Есть
Параметры Инвертора
Форма выходного сигнала Чистый синус
Встроенный контроллер заряда MPPT x 2
Выходное напряжение 230В +-5%
Частота 50 гц
КПД 93%
Защита от перегрузки 110-150% – 10 с ; >150% – 5 с
Собственное потребление 1,5 А / 70 Вт
Время переключения 15мс / 20мс
Аккумуляторы
Номинальное напряжение АКБ 48 В
Напряжение поддерживающего заряда АКБ 54 В
Напряжение перезарядка АКБ 63 В
Параметры заряда от солнечных батарей
Максимальная мощность солнечных батарей 11000 Вт ( 5500Вт x 2 )
Ток заряда 10 – 80 А ( задается программно )
Нижний и верхний пороги напряжения аккумуляторов Задаются программно
Максимальное напряжение солнечных батарей 500 В
Диапазон рабочего напряжения солнечных батарей 90 ~ 450 В
Параметры заряда от сети и солнечных батарей
Максимальная сила тока 150 A
Сила тока ( по умолчанию ) 80 А
Параметры сети
Форма входного сигнала Чистый синус ( сеть или генератор )
Номинальное входное напряжение 230В +-5%
Допустимое значение входного напряжения 90~280VAC (Обычный режим), 170~280VAC (UPS режим)
Прочие характеристики
Коммуникационные порты USB/RS232/RS485/WiFi/Dry-contact
Температура хранения, С от -15˚С до +60˚
Рабочая температура, С от -10˚С до + 55˚
Влажность 5~95%
Габариты, мм 147,4 x 432,5 x 553,6
Вес нетто, кг 18,4
