Модем Fastrack Xtend компании
Sierra Wireless представляет собой
открытую расширяемую аппаратно-
программную платформу для различных
коммуникационных приложений [1]. Встро-
енный GSM-процессор Q2687RD может
выполнять пользовательские программы
на процессоре ARM9 с тактовой частотой
104 МГц. В распоряжение пользователя вы-
деляются довольно большие объемы памя-
ти — до 5 Мбайт Flash и до 1,5 Мбайт RAM.
Модем работает в расширенном температурном
диапазоне — –30…+85 °С. Конструктивное

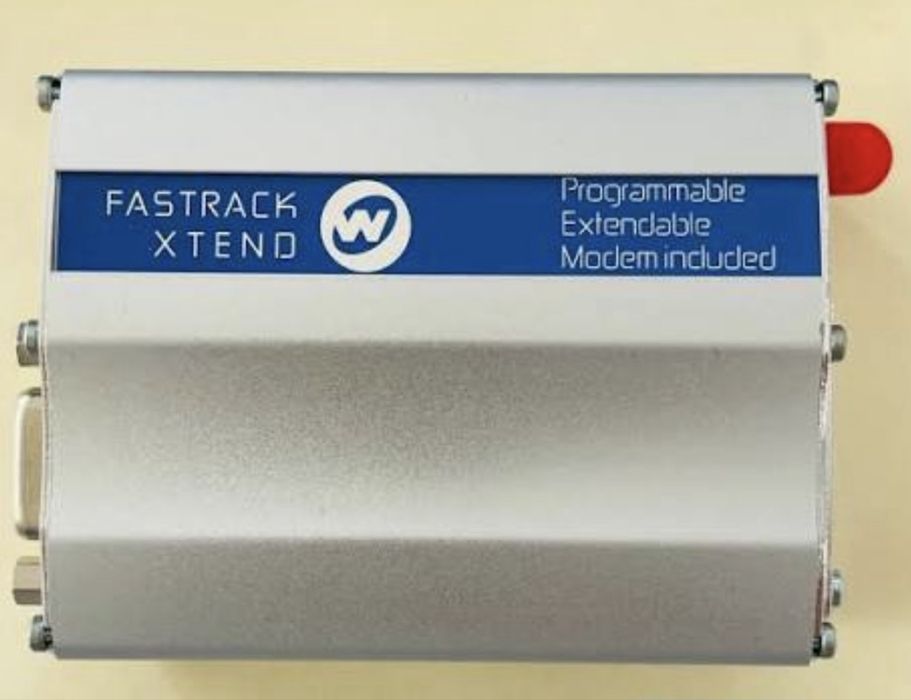

исполнение устройства (рис. 1) предпола-
гает использование дополнительных плат
расширения, которые вставляются внутрь
модема по специальным направляющим.
Для соединения с процессором и линиями
питания предусмотрен 50-контактный разъем,
куда выведено большое количество силовых
и сигнальных цепей: UART2, 6 GPIO, 2 SPI,
ADC, PCM, Interrupt, Reset, Boot, питание
с наружнего разъема и от внутренних стаби-
лизаторов 4, 2,8 и 1,8 В. Сама компания Sierra
Wireless выпускает несколько плат расширения
(рис. 2), позволяющих использовать FXT009
в различных прикладных задачах. Это плата
с интерфейсами RS-485 и изолированными
портами ввода/вывода EC0020 [RS485 + I/O],
Ethernet-плата FXTE02 [ETHERNET] и GPS-плата
FXTE01 [GPS + IO]. Каждая плата расширения
поставляется с соответствующей алюминиевой
заглушкой с вырезами под установленные
разъемы и винтовым креплением.
GSM-модем FXT009 может быть превращен
в законченный автомобильный трекер с по-
мощью платы расширения FXTE01 [GPS + IO],
которая представляет собой GPS-приемник
с дополнительным набором портов ввода-
вывода для подключения внешних датчиков.
Для работы с навигационной частью подойдет
любая активная GPS-антенна, подключение
ее производится через высокочастотный разъем
MMCX платы расширения.
Широкий диапазон питающих напряжений
(4,75–32 В) позволяет использовать модем
