Рефлектометр для измерения оптоволконный кабеля обрыва. Диапазон измерений
500 м ~ 120 км
Ширина импульса
3 нс ~ 10 мкс
Время тестирования
5 с ~ 180 с
Режимы тестирования
Автоматический, Ручной, В реальном времени
Количество точек дискретизации
30 000
Точность измерения расстояния
±(1 м + расстояние × 3 × 10⁻⁵ + разрешение дискретизации)
(не учитывая неопределенность коэффициента преломления IOR)
VFL (визуальный лазерный локатор)
Рабочая длина волны: 650±10 нм
Выходная мощность: 10 мВт, CW/1 Гц/2 Гц
Стабильный OLS (оптический источник излучения)
Рабочая длина волны: совпадает с длинами волн OTDR
Выходная мощность: > –12 дБм, CW / 270 Гц / 1 кГц / 2 кГц
Стандартный OPM (оптический измеритель мощности)
(Базовая комплектация)
Калиброванные длины волн:
85*************10 / **************1625 / 1650 нм
Диапазон измерения: –40 ~ +10 дБм
Селективный OPM для 10G PON
(Опционально)
Поддерживает раздельное измерение мощности на 1490 нм и 1577 нм
Калиброванные длины волн:
85*************10 / **************1577************50 нм
Оптические интерфейсы
OTDR/OLS: фиксированный SC/UPC (доступен вариант с APC)
VFL/OPM: универсальный порт 2.5 мм
Электрический интерфейс

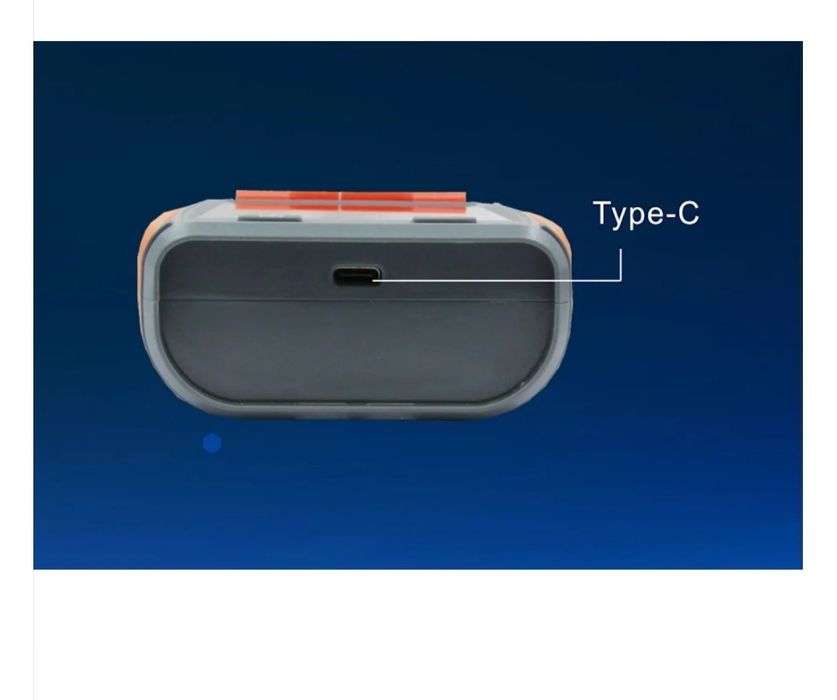

Порт USB Type-C для зарядки и передачи данных
Экран

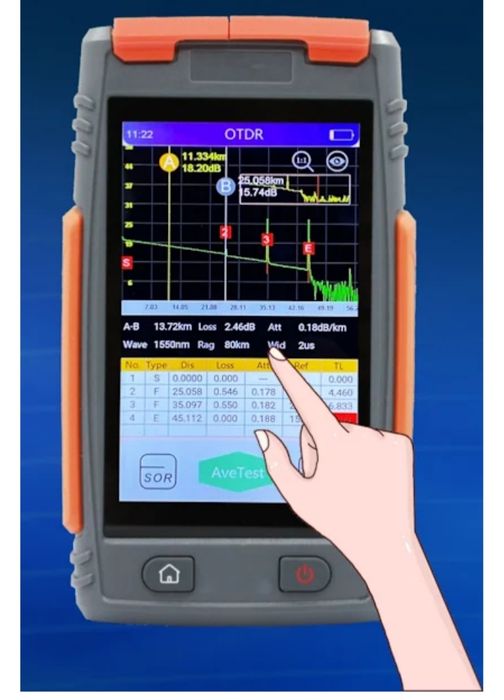

4-дюймовый цветной сенсорный дисплей
Хранение данных

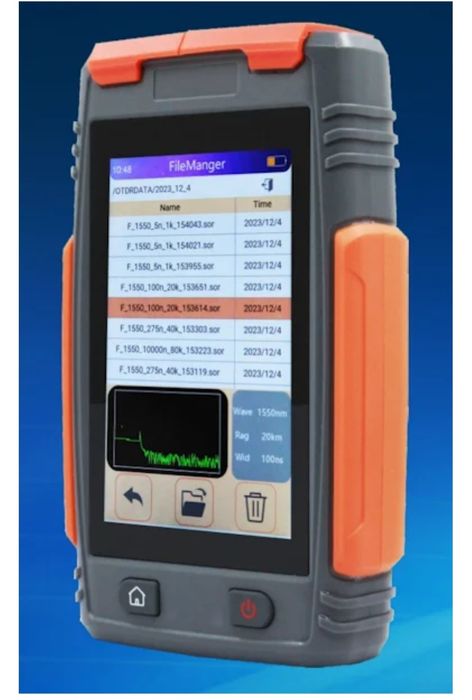

Встроенная память 120 МБ
Аккумулятор
Литий-ионный, 4000 мА·ч
Условия эксплуатации
Температура: –10 °С ~ +50 °С
Влажность: 0 ~ 85 % (без конденсации)
Габариты / Вес
85 × 148 × 37 мм / 275 г
Базовые модели
Модель Длины волн Динамический диапазон
M-1000D 1310/1550 нм 22/20 дБ
M-1000S 1650 нм 20 дБ
PRO‑модели
Модель Длины волн Динамический диапазон Мёртвая зона
