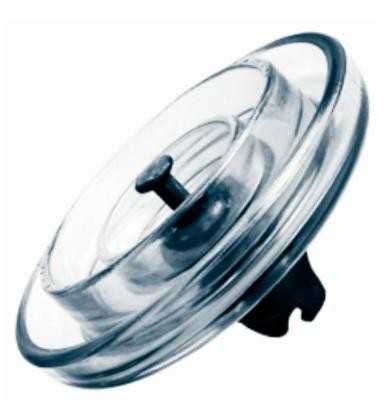

Стеклянный изолятор ПС70Е - линейный подвесной
изолятор, предназначенный для изолирующей подвески
проводов и грозозащитных тросов на: воздушных линиях
электропередачи и открытых распределительных
устройствах подстанций.
Стеклянная деталь данного изолятора выполнена
из закаленного стекла, что обеспечивает необходимые
электромеханические характеристики изоляторов
и простоту контроля подвесных изоляторов
в эксплуатации на ВЛ электропередачи в связи
с хорошей видимостью целостности изолятора.

Технические характеристики
ПС70Е 212W/112W
Нормированная механическая разрушающая нагрузка, кН 70
Нормированная механическая разрушающая нагрузка остатка изолятора, кН 56
Диаметр D, мм 255
Строительная высота, H, мм 127/146
Длина пути утечки, мм 320
Сферическое соединение, D, мм 16
Пробивное напряжение в изоляционной среде, кВ 130
Выдерживаемое напряжение (в сухом состоянии), кВ 70
Выдерживаемое напряжение (под дождём), кВ 40
Выдерживаемое импульсное напряжение, кВ 105/105
Номинальное напряжение при допустимом уровне радиопомех, Дб/кВ 60/20 86/25
Масса, кг 3,6
Изолятор ПС70Е является наиболее часто
применяемым типом подвесного стеклянного изолятора
для комплектации натяжных и поддерживающих
изолирующих подвесок линий электропередач.
Особенности:
-Высокая устойчивость к механическим нагрузкам и
внешним воздействиям
-Возможность формирования гирлянд различной длины
-Наличие специальных замков крепления для
повышенной надежности фиксации.
