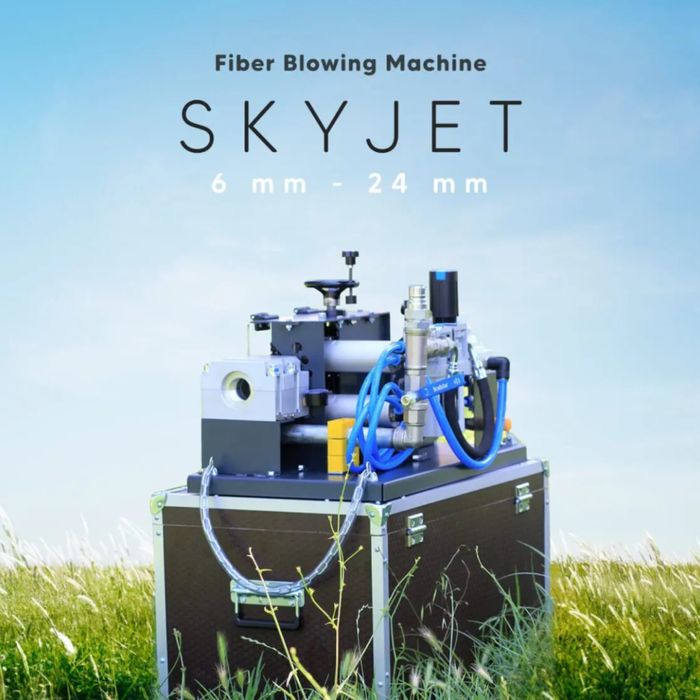

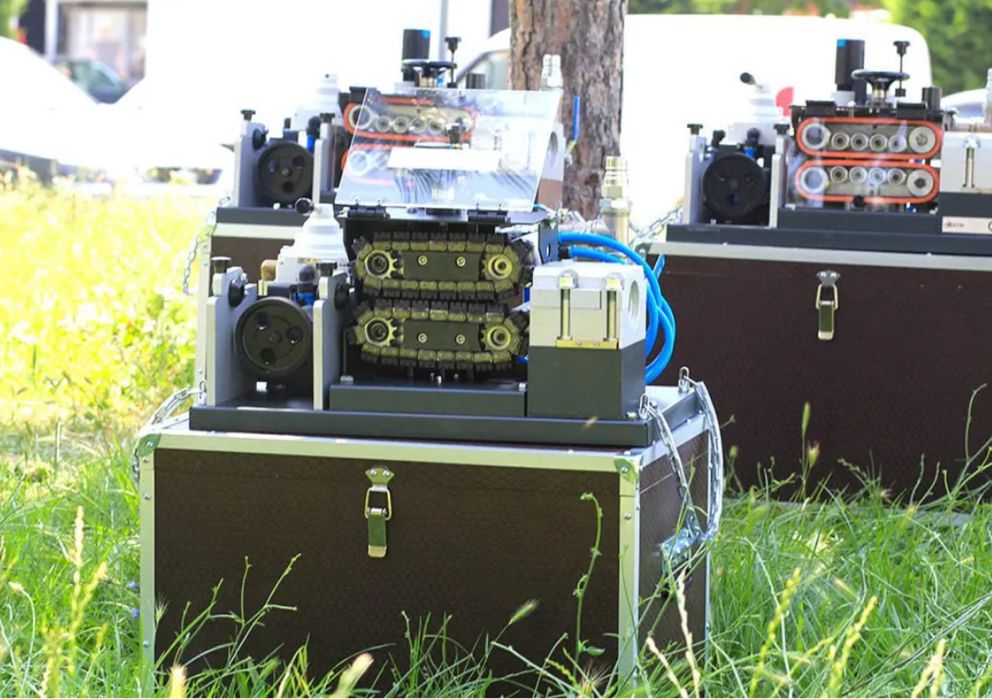

Кабелераздувочная машина SkyJET – это машина, используемая для задувки волоконно-оптических кабелей в трубы из ПНД. Он содержит два пневматических пневмодвигателя. Эти двигатели работают на воздухе под высоким давлением. Поэтому для задувки волоконно-оптических кабелей в трубу ПНД достаточно использовать воздушный компрессор.
Рекомендуемое минимальное давление воздуха 12 бар / 10 м³ / мин. (труба ПНД 40 мм)

Стандартная машина SkyJET выпускается для труб диаметром 40 мм. Регулирующие детали изготавливаются для диаметров труб менее или более 40 мм. В тех случаях, когда диаметр трубы превышает 40 мм, к отводной коробке подводится трубопроводная арматура в соответствии с требуемым диаметром линейного звена.

Все детали и оборудование, необходимые для процесса прокладки волоконно-оптического кабеля, поставляются вместе с машиной. SkyJET получает энергию от воздушного компрессора и передает ее на пневмодвигатели. Таким образом, не требуется дополнительного источника питания. Необходимо только установить адаптер компрессора на машину. Эти адаптеры поставляются с машиной в комплекте. Кроме того, в комплекте с машиной бесплатно поставляются устройства для подключения компрессора.

Стандартные размеры кабелей и труб, используемых в кабелевыдувной машине SkyJET

Стандартные размеры труб Hdpe: 12mm-14mm-16mm-20mm-25mm-32mm-40mm-50mm-63mm
(Для каждого диаметра кабеля также указаны кабельные прокладки и гайки).

Для диаметров кабелей имеется 4 комплекта цепей.
Набор цепей 6 мм-8 мм
Набор цепей 9 мм-13 мм
Набор цепей 14 мм-18 мм и набор цепей 19 мм-24 мм

Размеры труб Hdpe: 20 мм-25 мм-32 мм-40 мм-50 мм-63 мм

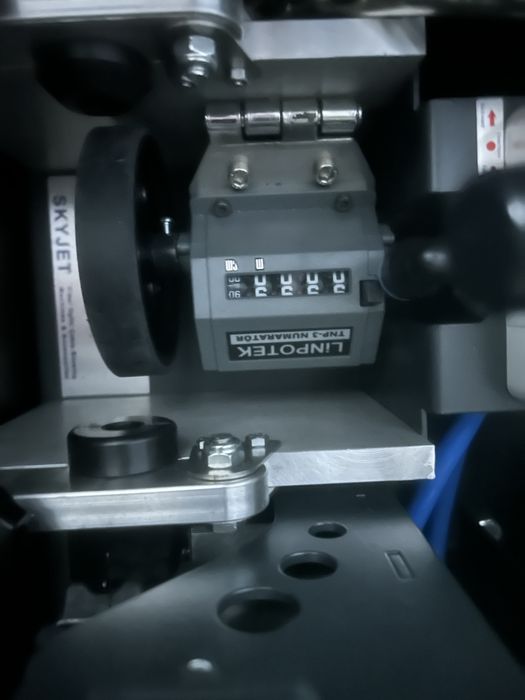

– Механический измеритель метража, устойчивый к неблагоприятным погодным условиям.
– Кабельный толкатель Два пневматических пневмодвигателя одновременно.
– Двунаправленная (вперед-назад) направленная тяга.
– Муфта для подключения компрессора к воздуху.
– Прокладки для волоконно-оптических кабелей различных диаметров (от 8 до 20 мм)
– Соединители для труб из ПНД различных диаметров (от 14 мм до 63 мм)
– Специальные наборы цепей / 9мм-14мм / 14мм / 20мм.
– Отдельные комплекты деталей для каждого диаметра кабеля.
– Полуавтоматический топор, работающий с различными диаметрами.
– Первоклассные материалы и качество изготовления

Толкающее усилие: 0 – 300 N
Скорость толкания: 0 – 150 м/дак
Размер кабеля : 6 – 24 мм
Диаметр труб ПНД : 14 – 63 мм
Моторный привод : Воздух (двойной воздушный двигатель)
Расход воздуха на минимальный рекомендуемый диаметр трубопровода (при 12Bar):
0 – 25 мм : 4 м³/мин 150 CFM
26 мм – 30 мм : 5 м³/мин 185 CFM
31 мм – 35 мм : 7 м³/мин 250 CFM
36 мм – 40 мм : 10 м³/мин 375 CFM
41 мм – 44 мм >: 12 м³/мин 450 CFM

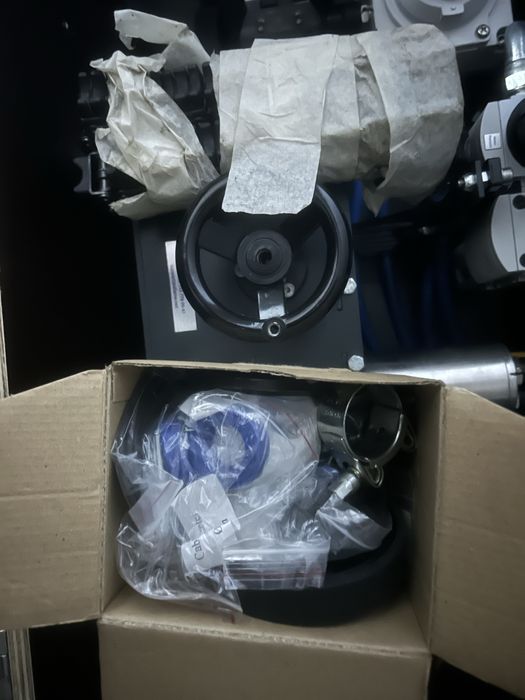

– Гайки для кабеля (каждый диаметр кабеля 5 шт.)
– Наборы адаптеров для воздуховодов (требуемые диаметры воздуховодов)
– Кольца круглого сечения
– Кабельное основание 8 мм-13 мм
– Набор цепей 8 мм-13 мм
– Наборы шестигранников для болтов
– Переходник для шланга компрессора (Coupler)
– 14-18 мм Кабельные шины и гайки (опция)
– Комплект цепей 14-18 мм (опция)

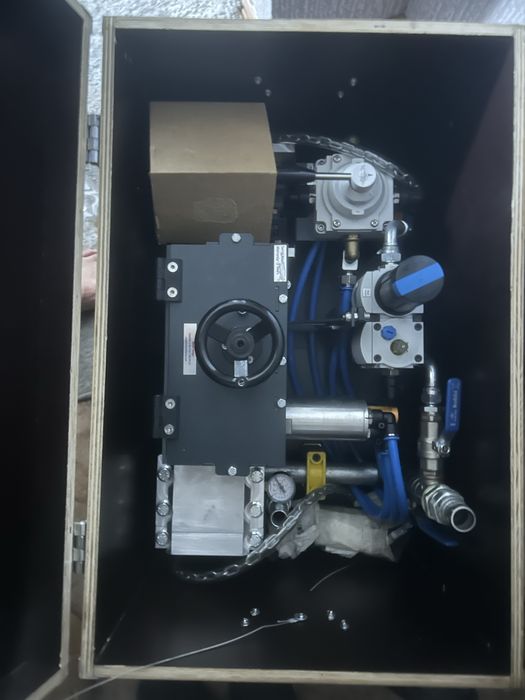

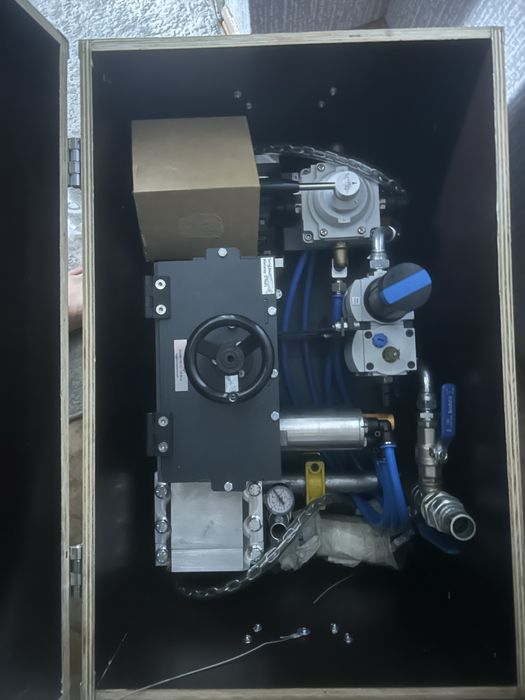

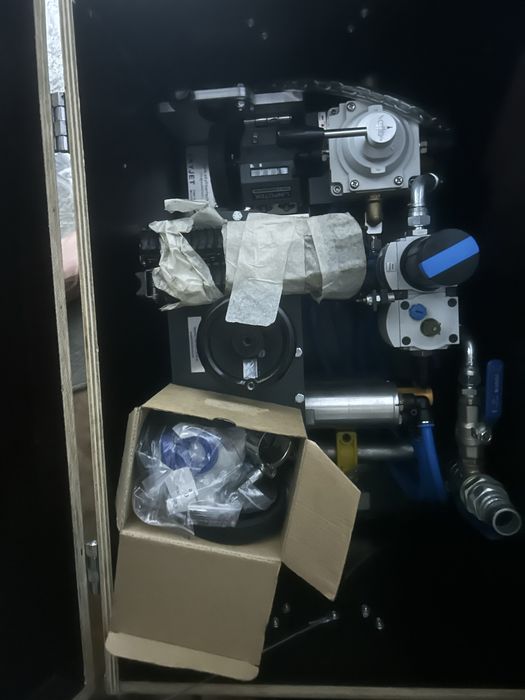

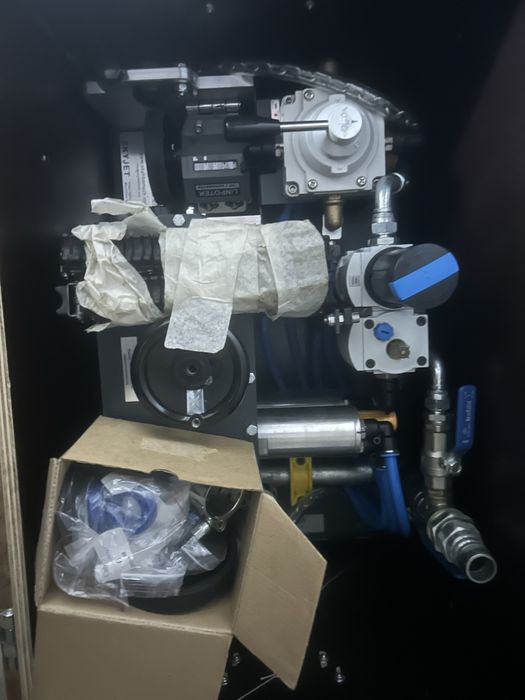

– Коробка для принадлежностей
