Внимание! Вы приобретаете профессиональную инженерную документацию для изготовления, а не готовый прицеп.

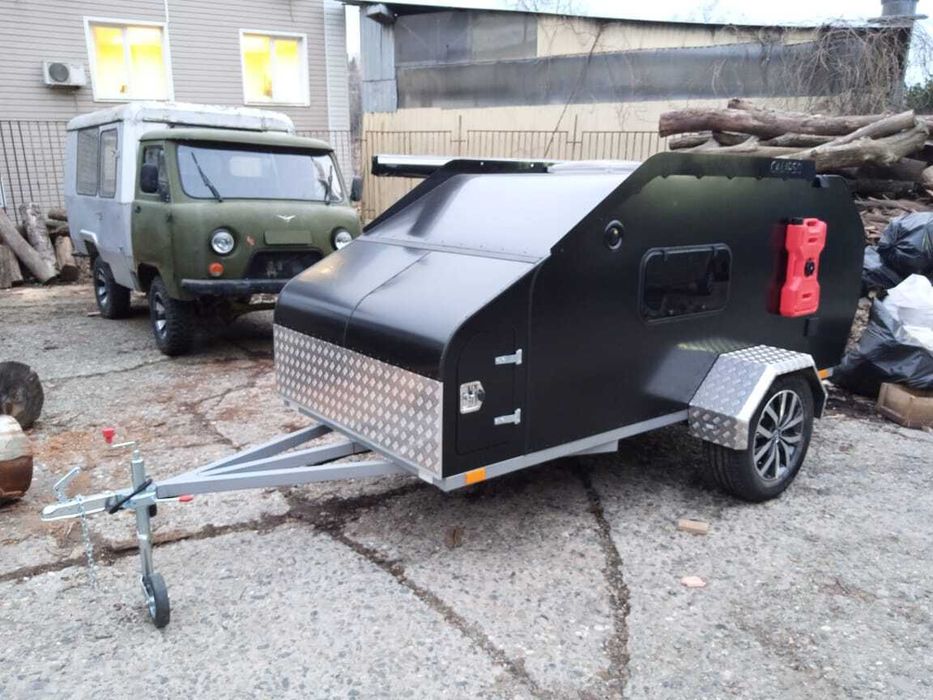

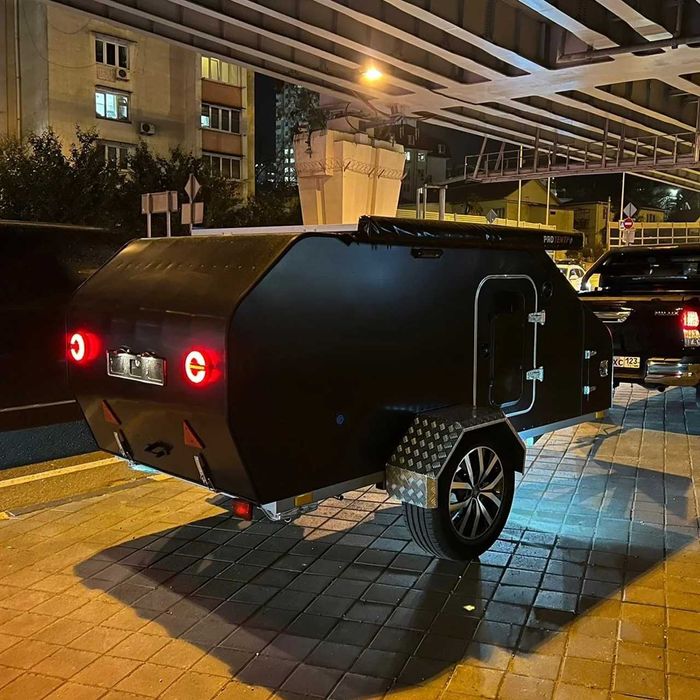

О модели "Medium" (Off-Road Edition): Это проект для тех, кому не подходит классический "круглый" дизайн капли. Модель выполнена в агрессивном стиле тактических экспедиционных кемперов. Ломаные линии, брутальная геометрия и высокий клиренс подчеркивают внедорожный характер прицепа.

Ключевые особенности:
Монолитная прочность: Каркас и стены рассчитаны под фанеру толщиной 21 мм. Это настоящий танк, который не боится тряски на грейдере и диагональных вывешиваний.
Бонус в комплекте: В стоимость проекта уже включены чертежи переднего грузового рундука. Вам не нужно докупать их отдельно.
Вместимость (2+1): Полноценное спальное место для взрослых (2020х1480 мм — подойдет для высоких людей) + откидная детская полка.
Организация хранения (Максимальная): Мы использовали каждый сантиметр пространства:

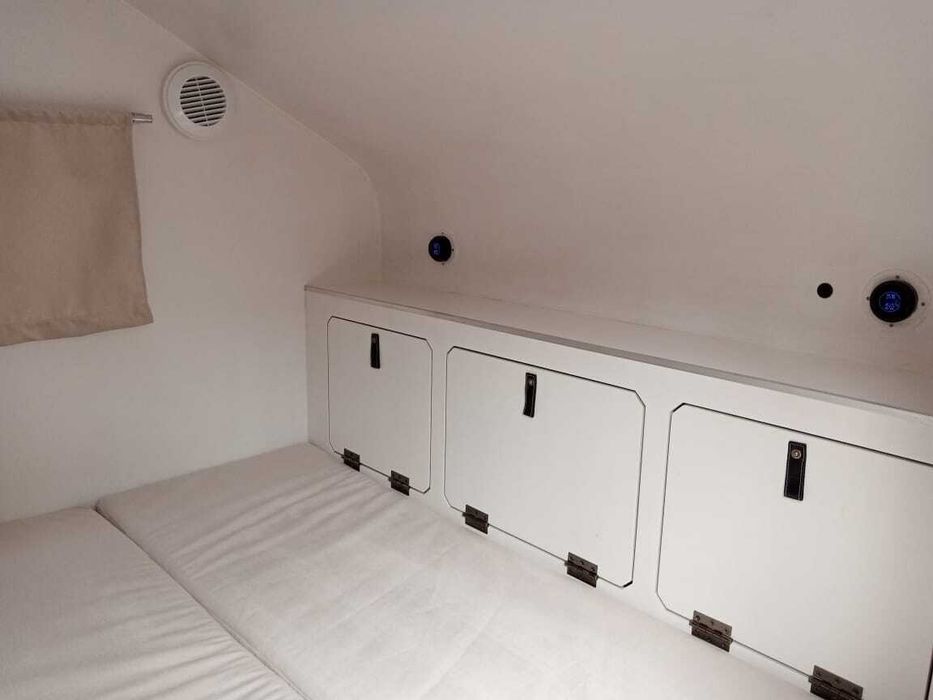

В салоне: 3 больших ящика в изголовье + целая система полок над детской кроватью (2 большие с фасадами + 3 открытые малые). Места хватит для всех гаджетов и вещей.

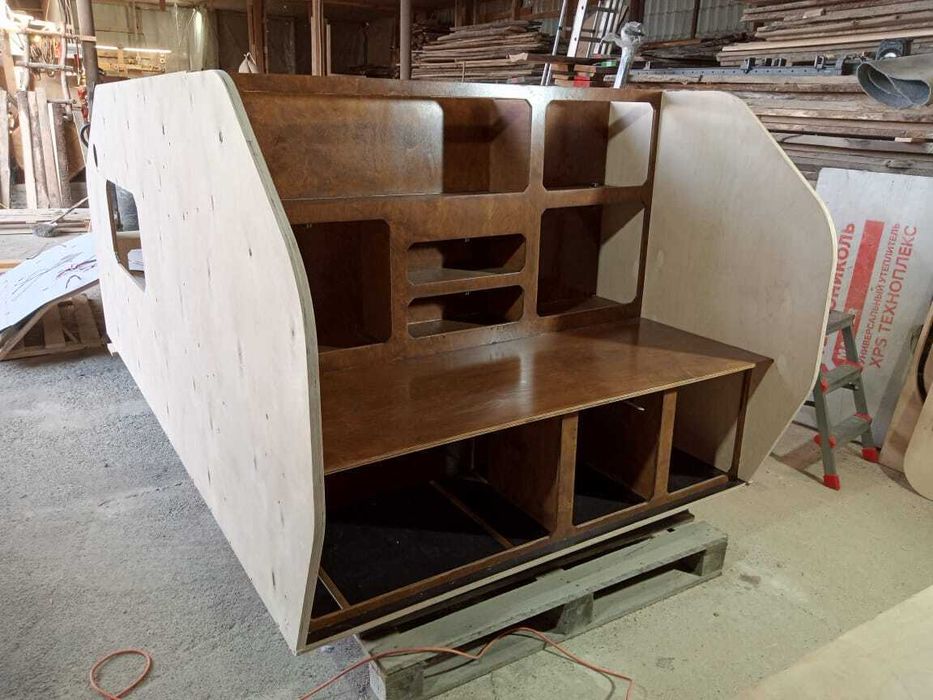

Кухня: Выкатная платформа под холодильник (25 л), глубокая полка (238 мм) для высокой посуды, 6 ящиков с фасадами + 1 открытый.

Данная модель имеет следующие параметры:
- 6 +1 вместительных ящиков с фасадами и один без (на кухне);
- Выкатная полка под холодильник 25 л;
- Полка над фасадами с разделителями на кухне, глубиной 238 мм;
- 3 больших ящика внутри кемпера и местом под USB фонарик/зарядку/выключатель по сторонам (за головой);

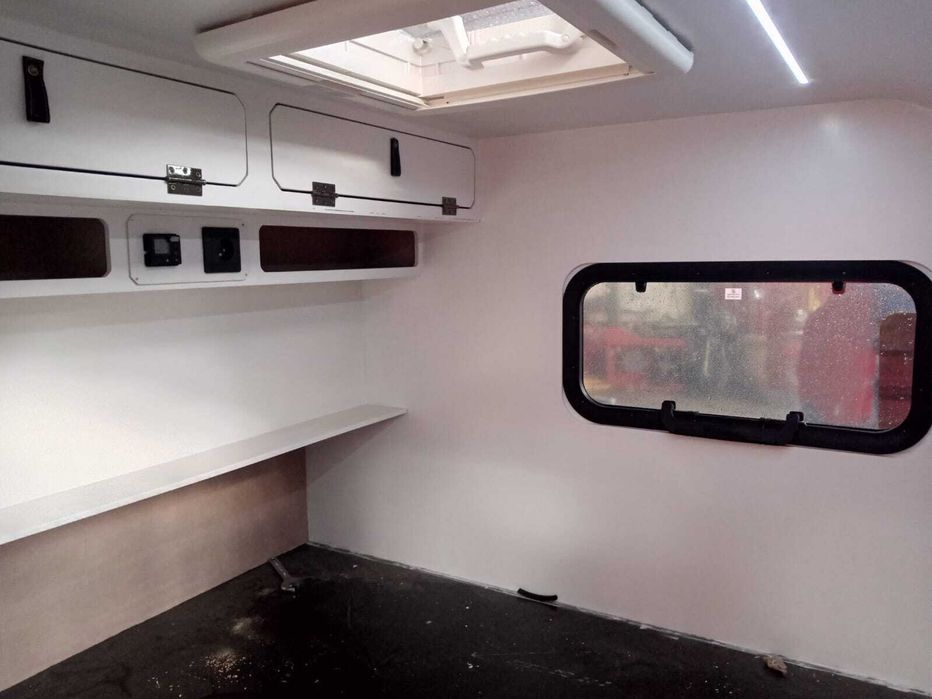

- 2 большие полки над детской кроватью с фасадами + 3 малые полки для телефона и разных мелочей;
- Место под панель на кухне и в салоне (юсб и т.д.);
- Утепленная крыша;
- 1 вместительный модульных рундук спереди (входит в стоимость проекта);
- Глубина столешницы 540 мм;
- Откидное детское спальное место 492х1450 мм;
- Полноценное двухспальное место 2020х1480 мм;

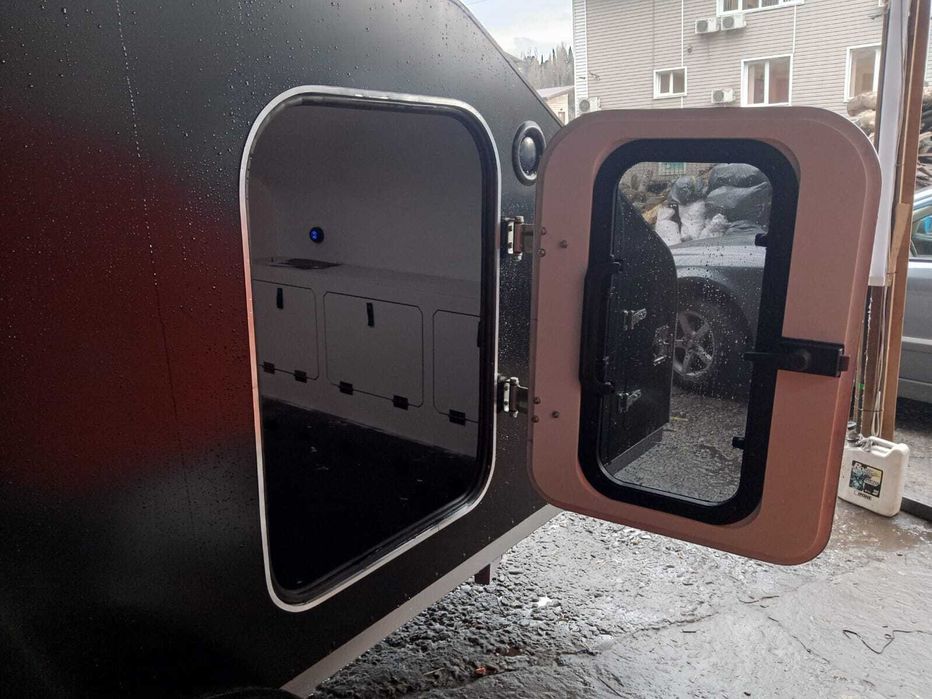

Комплектация как с двумя дверьми, так и с одной (со стороны дороги окно), на выбор.

Расход материалов и Варианты раскроя: Проект оптимизирован под стандартные форматы фанеры. Мы подготовили файлы под разные размеры рабочих полей ЧПУ-станков, чтобы у вас был выбор.
1. Силовой каркас и Стены (Фанера 21 мм):
Вариант А (Большой стол): Лист 3000х1500 мм — 3 шт. (из них 1 влагостойкий).
Вариант Б (Стандартный стол): Лист 2440х1220 мм — 5-6 шт. (Альтернативный раскрой, если нет доступа к большому станку).
2. Мебель и Внутреннее наполнение (Фанера 12 мм):
Лист 1525х1525 мм — 8 шт. (Ящики, перегородки, полки).
3. Обшивка и Потолок (Фанера 4 мм):
Лист 1525х1525 мм — 6 шт. (Либо формат 3000х1500 мм).

Основные характеристики кемпера:
— Общие габариты, мм (без рамы) - 2978д х 1204в х 1500ш
Общие габариты с рундуками, мм (без рамы) - 3433д х 1204в х 1500ш (без боковых);
— Контактное пятно, мм 2800х1500 (рундука) и 3260 мм с рундуком;
— Весь кемпер изготавливается из фанеры, все детали вписываются в стандартные размеры листа или при необходимости сращиваются.
— Рама (чертежи) продается отдельно.

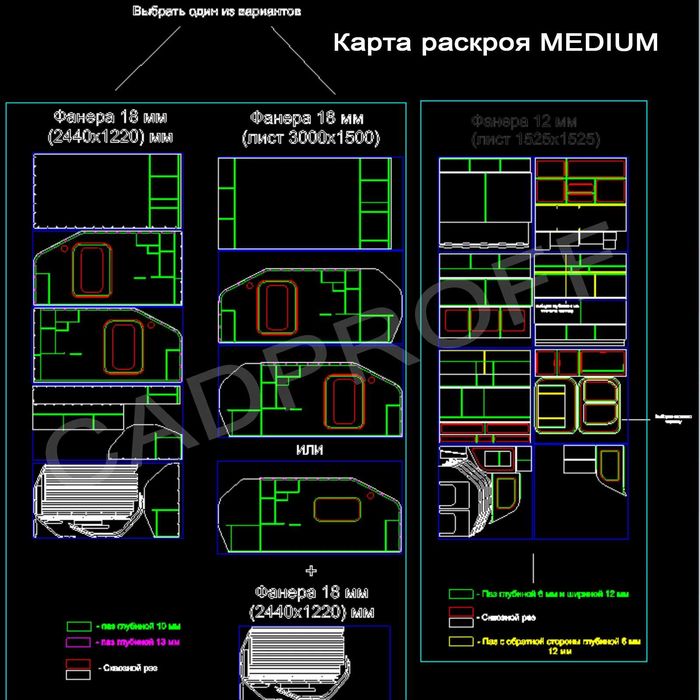

Карты раскроя (Nesting) в комплекте В состав проекта включены профессиональные карты раскроя — оптимизированные схемы раскладки деталей на листы. Это инженерное решение позволяет вам заранее точно рассчитать бюджет на материалы, избежав лишних закупок, и существенно снизить стоимость услуг ЧПУ-резки, так как вы предоставляете производству не разрозненные векторы, а готовую схему компоновки, адаптированную под доступные форматы фанеры.

Что представляет собой проект? - Разработанный короб со всем внутренним наполнением (кровать, фасады, перегородки, кухня, закладные под холодильник (при его наличии в проекте), места для расположения органов управления и тд). Т.е. приобретая данный проект и сделав раскрой всех деталей на ЧПУ фрезере Вы получаете готовый короб, который необходимо доукомплектовать для комфортного путешествия, а именно: водо/электроснабжение, фурнитура, отделка внутренняя и внешняя, матрасы и тд.
Данных комплектующих в проекте нет, но будут даны ориентиры (ссылки) на элементы, которые были использованы при разработке проекта, такие как: окна, уплотнители, чем и как обшить снаружи (несколько вариантов), холодильник и направляющие под него, замок (нет врезки в проекте), бак. Все остальное подбирается исходя из своих потребностей, бюджета и вкусовых предпочтений. При необходимости, можно комплектующие оцифровать (например выбрали раковину и не уверены что она подойдет), в этом случае необходимо предоставить все габариты, это будет переведено в 3D модель (оцифровано) и после будет примерна на модуль в электронной модели (обсуждается отдельно).

Что вы получаете после покупки. Состав проекта (КД).
1. Файлы раскроя (DXF): Векторные контуры для передачи на лазерную/плазменную/фрезерную/гидроабразивную резку ЧПУ
2. Полный пакет рабочих чертежей: Все чертежи оформлены в PDF формате (готовы к печати на А3 и А4)
2.1 Сборочные чертежи: Поузловая детализация, наглядная схема установки всех элементов с позициями установки деталей и узлов.
2.2 Спецификация на детали (и покупные элементы*)
3D модель в состав проекта не входит и не продается!
