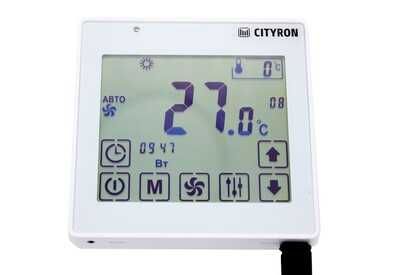

Контроллер «М3-Сити» предназначен для управления приточной установкой с электрическим нагревателем (ТЭН) или водяным нагревателем. Контроллер применяется в паре с выносной панель управления, модель ПУ-3.
Контроллер устанавливается на пластиковые стойки из комплекта, в корпус приточной установки или в электрощите таким образом, чтобы обеспечить надежную фиксацию печатной платы контроллера.

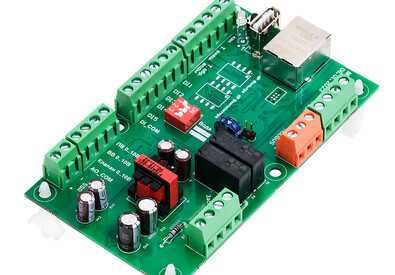

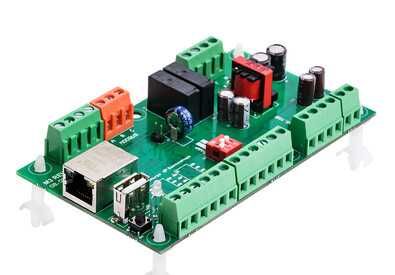

Описание клемм контроллера М3-Сити

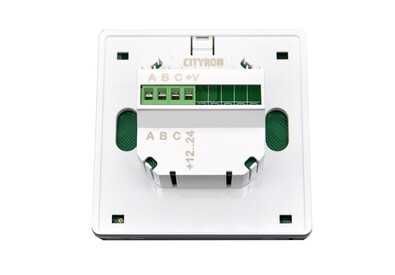

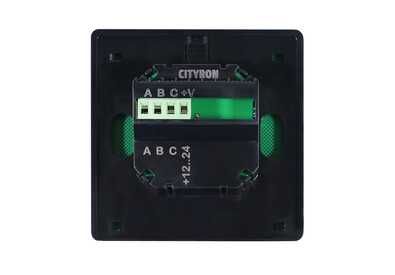

A,B,C,+12 Подключение к панели управления ПУ-3
A,B,C Подключение внешний MODBUS
Заслонки Подключение заслонок (220В) Релейный выход (5A, 250AC)
Насос Подключение насоса (220В) Релейный выход (5A, 250AC)
F,N Питание контроллера ~ 220В, 50Гц
Tкан. Подключение канального датчика температуры NTC 10k
T.внешн. Подключение уличного датчика температуры NTC 10k
T.обр.воды Подключение датчика температуры обратной воды, NTC 10k
DI 1 Авария вентилятора приточного (НЗ- состояние при штатной работе)
DI 2 Авария вентилятора вытяжного (НЗ- состояние при штатной работе)
DI 3 Угроза замерзания по термостату / перегрев электронагревателя (НЗ- состояние при штатной работе)
DI 4 Засорение входного фильтра (НЗ- состояние при штатной работе)
DI 5 Сигнал ПОЖАР (НЗ- состояние при штатной работе)
DI_com Общий для цифровых входов DI 1. .DI 5
ПВ 0..10В Аналоговый Выход 0-10В на приточный вентилятор
ВВ 0..10В Аналоговый Выход 0-10В на вытяжной вентилятор
Клапан 0..10В Аналоговый Выход 0-10В на электропривод водяного клапана
SSR Выход на твердотельное реле, 3-32 VDC. Обязательно использовать радиатор охлаждения совместно с твердотельным реле.
