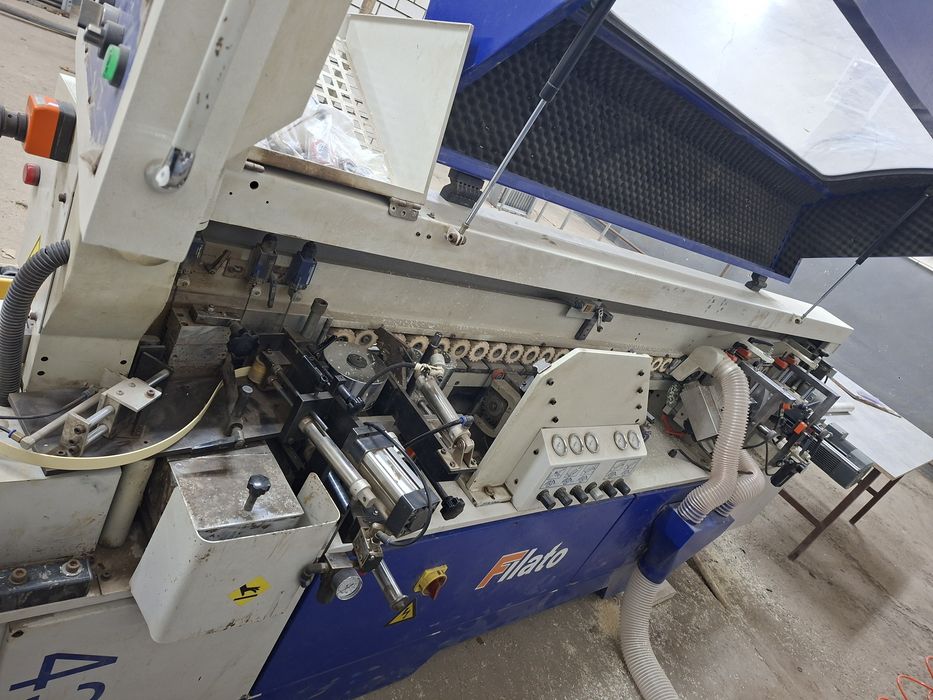

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 (10) мм.

СХЕМЫ ОБРАБОТКИ:

1. Подача кромки 2. Клеевой узел 3. Пресс группа 4. Узел 2-ух моторной торцовки 5. Чистовой узел фрезерования свесов 6. Узел радиусной циклевки 7. Полировальный узел

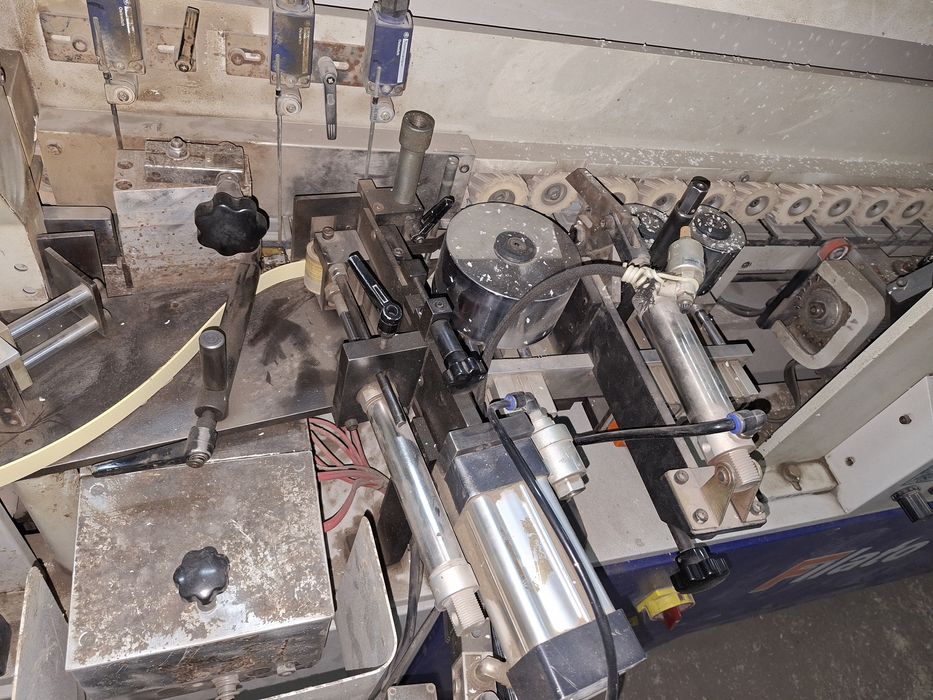

УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОБРЕЗКИ

Состоит из двух узлов

1 (ТИП НОЖНИЦ)

Узел предварительной обрезки (тип ножниц) для тонкой кромки (0,4 - 1 мм)

Позволяет точно без заломов отрезать кромку и натуральный шпон.
Идеальный вариант для тонкой кромки ПВХ т.к. приводной ролик тянет за собой тонкую кромку. Кромка в этом случае не слетает с детали и не сминается.
2 (ТИП НОЖ)

Узел предварительной обрезки (тип нож) для толстой кромки (2 - 3 мм).

Оснащен мощным пневмоцилиндром. Стабильно отрезает толстую кромку любого типа.
ПРЕСС ГРУППА

Зона прижима состоит из трех роликов. Первый ролик большого диаметра приводной, второй и третий допресовочные - конусные.

Отличительные особенности:

Позволяет прижать штучный материал толщиной до 10 мм.
Быстрая полимеризация клея за счет большой площади контакта первого ролика (Ø120 мм).
Конусные разнонаправленные ролики обеспечивают идеальный вид клеевого соединения.
Настройка на толщину кромки происходит с помощью счетчика.

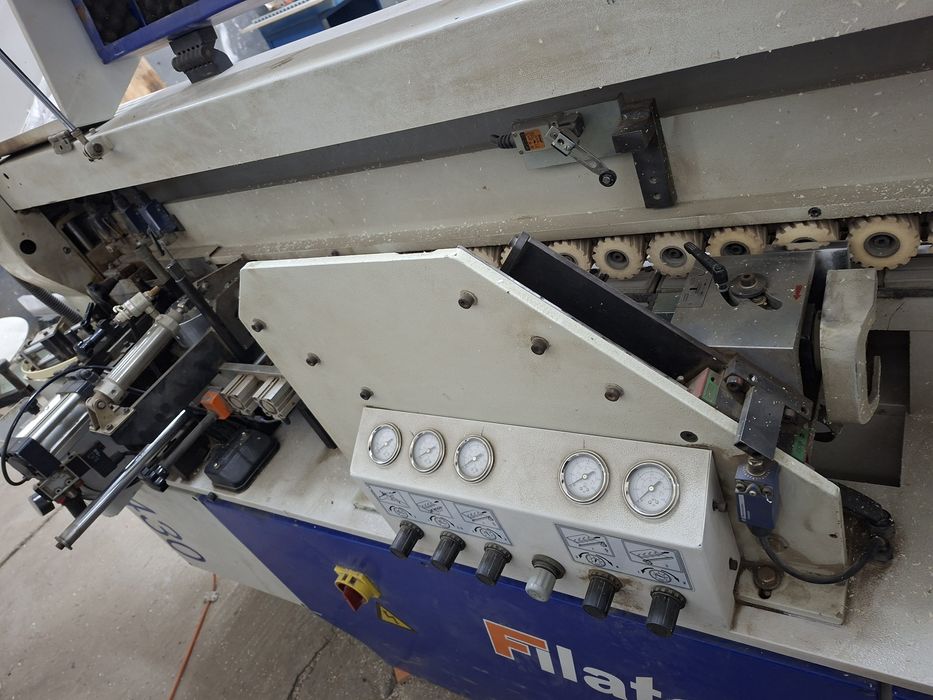

Пневматическая регулировка усилия прижима роликов позволяет подобрать и проконтролировать необходимое значение для прижима кромки.

УЗЕЛ ТОРЦЕВОЙ ОБРЕЗКИ

Два промышленных двигателя (12 000 об/мин) 2 x 1,1 кВт TEKNOMOTOR (Италия)

Имеется возможность поворота пил 0 - 15°.
Пилы перемещаются по двум призматической направляющей, каждая пила отрезает припуск только с одной стороны.
Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

Отличительные особенности:

простое линейное движение двух пил вверх-вниз;
Две призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.
Провода двигателей защищены кабелеукладчиками. Это предохраняет их от перетирания и повреждений.
Зона торцовки отгорожена перегородкой. Исключено попадание обрезков кромки в клеевой узел и узел прижима.

Бачок централизов. смазки. Принудительно по трубочкам масло поступает на призматические направляющие. Система обеспечивает стабильность работы узла. (Опция)
Зона торцовки отгорожена перегородкой. Исключено попадание обрезков кромки в клеевой узел и узел прижима.

ФРЕЗЕРНЫЙ УЗЕЛ

Два промышленных двигателя (12 000 об/мин) 2 х 0,37 кВт TEKNOMOTOR (Италия).

Мощность двигателей позволяет фрезеровать кромку с припуском на сторону больше 2 мм.
Оснащены счетчиками винтовой точной настройки на разную толщину кромки.
Фрезы целиковые 4 ножа Ø75; Z = 4; R2 LEUCO (Германия).
Быстрая «настрой по кромке» путем установки образца кромки 0,4 мм или 2 мм под копировальную стойку. Не требует дополнительной подстройки.
Имеется угол наклона фрезеров 0 - 45°. Эффективное использование режущего инструмента.
Копиры вертикальный и горизонтальный круглые большого диаметра:

Осуществляют плавный заход на деталь.
Исключают повреждение любой облицованной поверхности.
Обеспечивают точное копирование поверхности детали. Касание копира в точке.
Отличный станок проверенный временем !!! Качество на высоте !
Станок БУ ! Находился в хороших руках специалистов своего дела и продаётся в связи с модернизацией ! Разумный торг !
