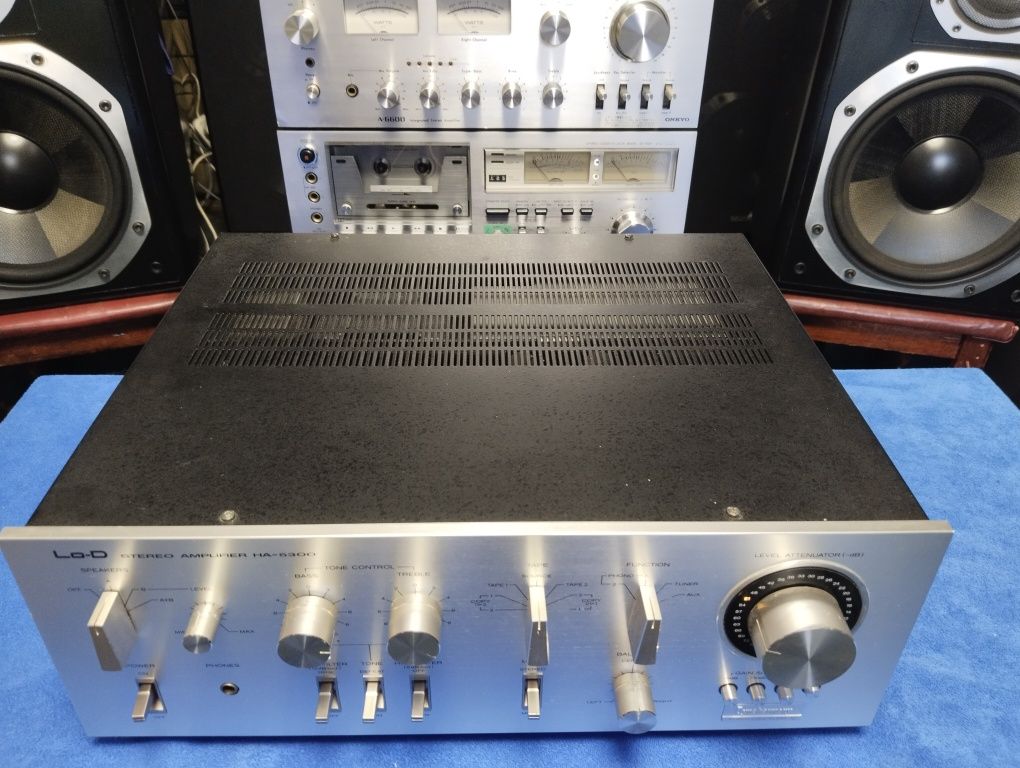

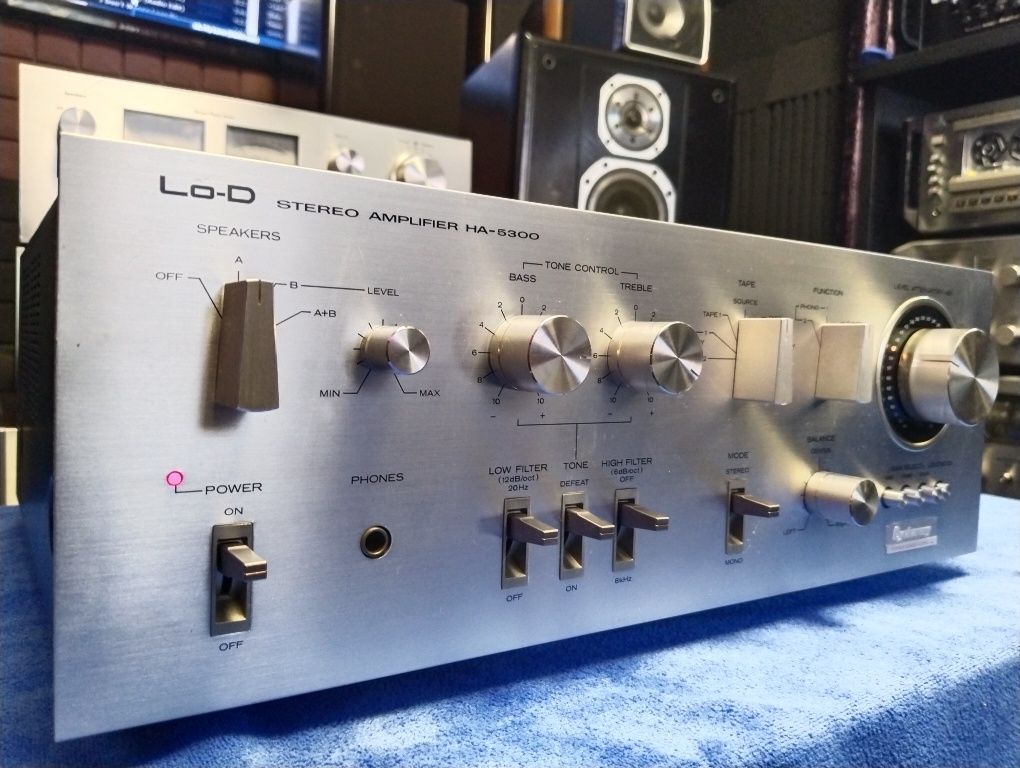

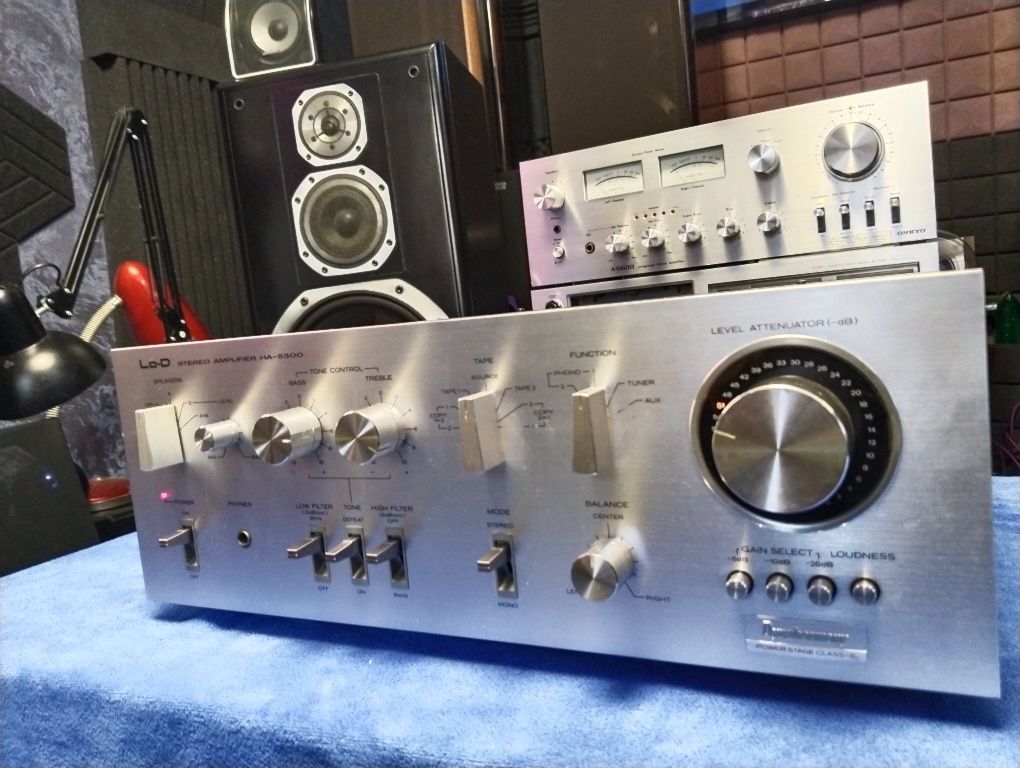

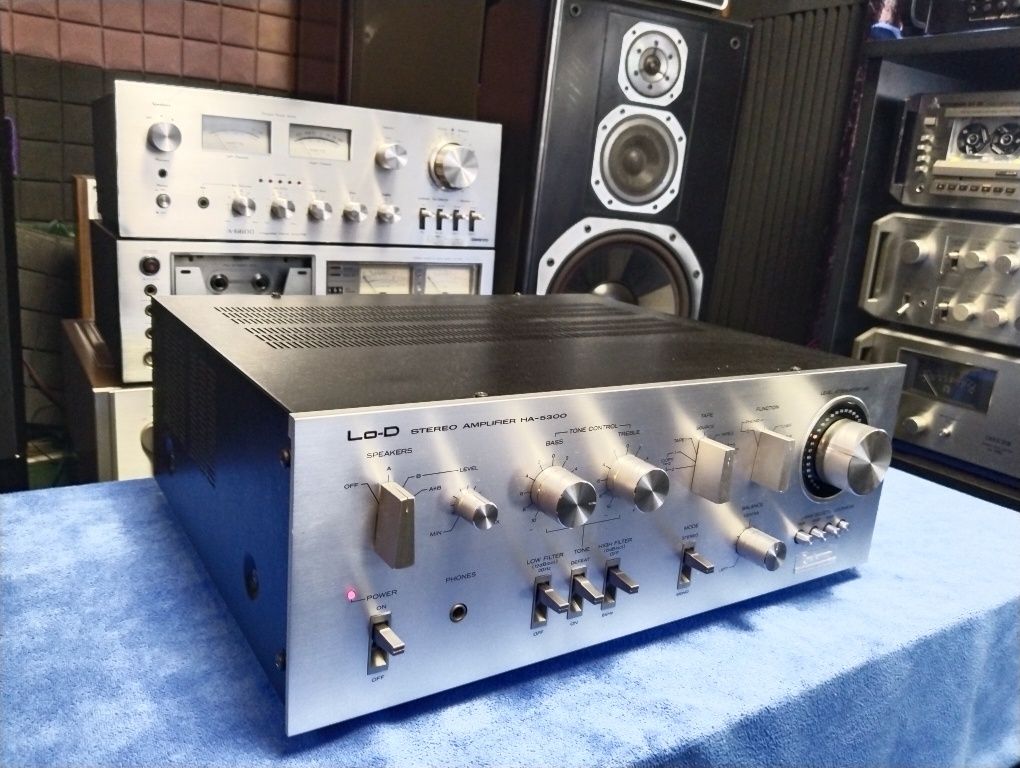

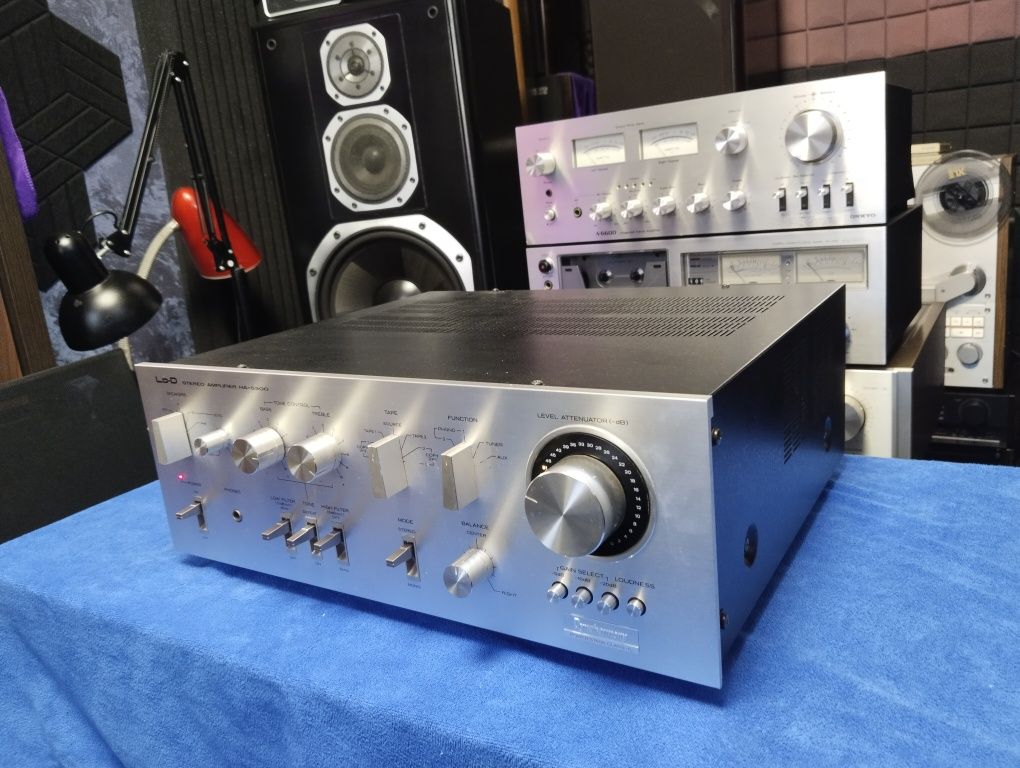

Lo-D HA-5300
￥59,800(1975)
Made In Japan
https: //audio-heritage.jp/LO-D/amp/ha-5300.html

Модель Интегрированный усилитель
Секция усилителя мощности
Метод схемы 2-ступенчатый дифференциальный, все ступени с прямой связью, 4 источника питания, высокоэффективный, чисто комплементарный OCL
(система DynaHarmony)
Динамическая мощность 300 Вт (150 Вт+150 Вт, 8 Ом, IHF)
Эффективный выход 75 Вт+75 Вт (8 Ом, оба канала задействованы, 1 кГц)
60 Вт+60 Вт (8 Ом, оба канала задействованы, 20 Гц - 20 кГц)
110 Вт/110 Вт (8 Ом, один канал задействован, 1 кГц)
Полное гармоническое искажение 0,05% (при эффективном выходе)
Интермодуляционные искажения (70 Гц:7 кГц=4:1) 0,05% (при 1/2 эффективной мощности)
Выходная пропускная способность 10 Гц – 50 кГц (IHF)
Выходной терминал Разъемы динамиков: A/B (от 4 Ом до 16 Ом), A+B (от 8 Ом до 16 Ом)
Разъем для наушников: от 4 Ом до 16 Ом
Фактор затухания 50 или более (1 кГц, 8 Ом)
Секция предусилителя
Метод схемы Усилитель эквалайзера: первый каскад FET дифференциальный 3-каскадный прямого подключения 4-транзисторная конфигурация
усилитель управления ICL: тип NF
Входная чувствительность/импеданс Phono1, 2:2мВ/50кОм
тюнер, Aux, TapePB1, 2:100мВ/50кОм
Максимальный входной сигнал Phono Phono1, 2: 350 мВ (RMS, 1 кГц)
Выходной уровень/импеданс Выход записи на ленту 1, 2: 100 мВ/1 кОм
Частотная характеристика Фоно (отклонение RIAA): 30 Гц - 15 кГц ±0,2 дБ
Регулировка тона Низкие частоты:±8 дБ(100 Гц)
Высокие частоты:±8 дБ(10 кГц)
Фильтры Низкий: 20 Гц, 12 дБ/октаву
Высокий: 8 кГц, 6 дБ/октаву
Регулировка громкости (Vol-30dB) +8 дБ(100 Гц), +4,5 дБ(10 кГц)
Селектор усиления -5, -10, -20 дБ (возможна аддитивная составляющая)
Общее
Полупроводники, используемые FET: 6 шт.
Транзистор: 44 шт.
Диод: 43 шт.
Розетка переменного тока 3 системы
Напряжение питания 100 В переменного тока, 50 Гц/60 Гц
Номинальная потребляемая мощность 120 Вт (Закон о контроле за электроприборами и материалами)
Внешние размеры Ширина 435 x высота 166,5 x глубина 391 мм
масса 12 кг
