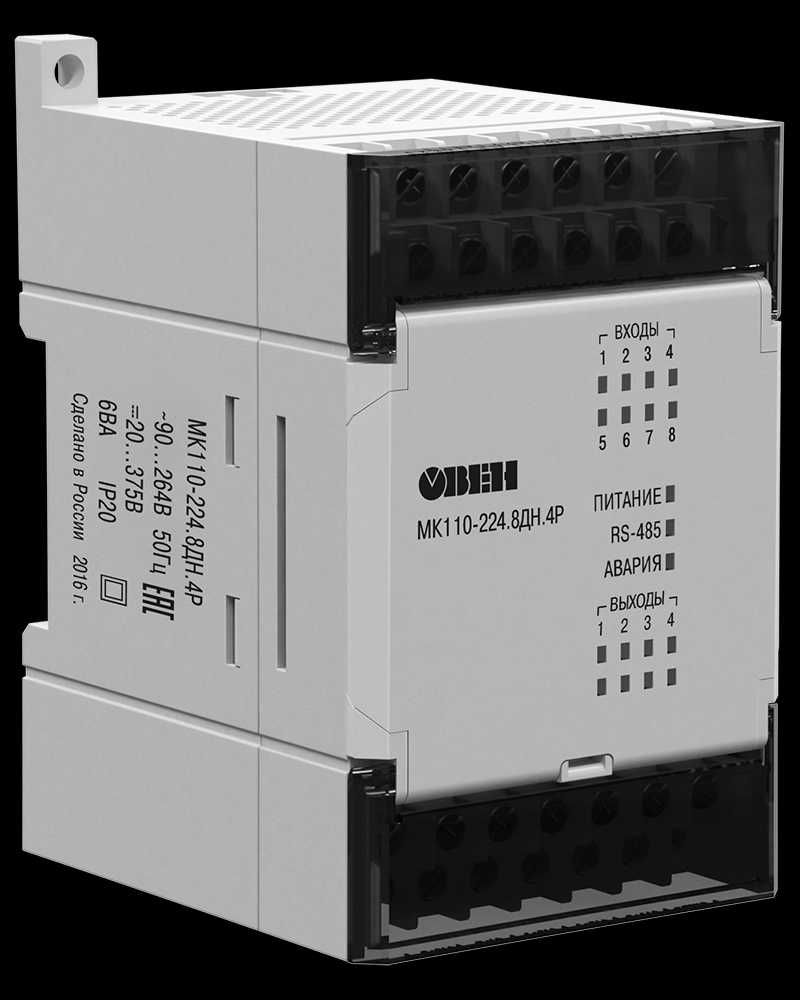

МК110-224.8ДН.4Р

Особенности
Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
Встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
Возможность контроля уровня жидкости кондуктометрическими датчиками (только для МК110-220.4К.4Р)
Автоматическое определение протокола
Съемные клеммники с невыпадающими винтами
Обновление встроенного программного обеспечения по RS-485
Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза из линейки Пх210)

Конфигурирование
Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4).

Технические характеристики
Модификация МК110-224.8ДН.4Р
Входы/выходы
Количество входов/выходов 8 DI / 4 DO
Тип входов
контактный датчик (требует внешнего питания =24 В)
датчик n-p-n и p-n-p типа
Тип выходов
реле электромагнитное

Характеристики дискретных входов (DI)
Гальваническая развязка входов групповая (по 4 входа)
Электрическая прочность изоляции 1500 В
Макс. частота входного сигнала 1 кГц
Мин. длительность входного сигнала 0,5 мс (скважность 2 для частоты 1 кГц)
Напряжение питания входов 24 ±3 В
Макс. входной ток не более 8,5 мА (при напряжении входа =27 В)
Ток «логической единицы» не менее 4,5 мА
Ток «логического нуля» не более 1,5 мА

Характеристики дискретных выходов (DO)
Максимальная нагрузочная способность дискретных выходов
4 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4)
4 А (при постоянном напряжении не более =24 В)

Питание
Тип питания универсальное ~230 В/=24 В
Напряжение питания переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц
Потребляемая мощность не более 12 ВА
Напряжение встроенного источника питания =24 ±3 В
Ток встроенного источника питания не более 180 мА

Конструктивное исполнение
Габаритные размеры (63×110×75) ±1 мм

Степень защиты IP20

Монтаж на DIN-рейку / на стену

Условия эксплуатации
Температура окружающего воздуха -10…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %
