Измерительный модуль на IL7107CPLZ представляет собой аналого-цифровой преобразователь (АЦП), работающий по принципу двойного интегрирования с автоматической коррекцией нуля и автоматическим определением полярности входного сигнала. Выход микросхемы напрямую сопрягается со светодиодным индикатором (LED) на 3,5 десятичных разряда. ICL7107 предназначена для применения в измерительных приборах напряжения, тока, сопротивления, температуры, массы и других. За посдедние 40 лет большинство цифровых мультиметров в мире построены на базе чипов серии ICL710х.
ICL7107CPLZ (Intersil, USA, Советский аналог КР572ПВ2А) — интегрирующий АЦП с выходом на светодиодные семисегментные индикаторы, 3.5 десятичных разряда. Содержит семисегментные декодеры, драйвер дисплея, сравнивающий элемент и счетчик.
Этот модуль применяется для построения цифровых измерительных приборов, термометров, вольтметров, амперметров и т.п.
Обвязка минимальная, результаты отличные. Точность и линейность во всем диапазоне измерения этого АЦП намного выше всех современных показометров на PIC-контроллерах. А яркая LED-индикация обеспечит неповторимый внешний вид устройства, где он будет установлен.
Области применения:
Данный АЦП может быть использован в широком круге измерительных приборов с цифровой индикацией. Большинство приложений включает измерение и цифровую индикацию следующих параметров:
Давление,
Напряжение,
Сопротивление,
Температура,
Проводимость,
Ток,
Скорость,
Толщина материала и др.
ICL7107 предназначена для прямого управления светодиодным индикатором с общим анодом. Универсальность и прецизионные характеристики являются характерными чертами данного АЦП. Алгоритм преобразования с двойным интегрированием автоматически устраняет влияние интерференционных сигналов, обычно присутствующих, в технологической инфраструктуре. Полно - дифференциальные входы сигнала и ИОН, особенно полезны при реализации режима относительного измерения (Омы, или мостовые преобразователи).
Параметры:
Рабочее напряжение: DC5V,
Рабочий ток: 35 мА,
Измеряет напряжение обеих полярностей.
Точность измерения: ее можно откалибровать для получения высокой точности. Есть
подстроечный резистор.
Диапазон измерения: разделен на три класса:
- Измерение малого напряжения на пределе 0-2 В,
- Измерение среднего и низкого напряжения на пределе 0-20 В,
- Предел 0-200 В, измерение более высокого напряжения.

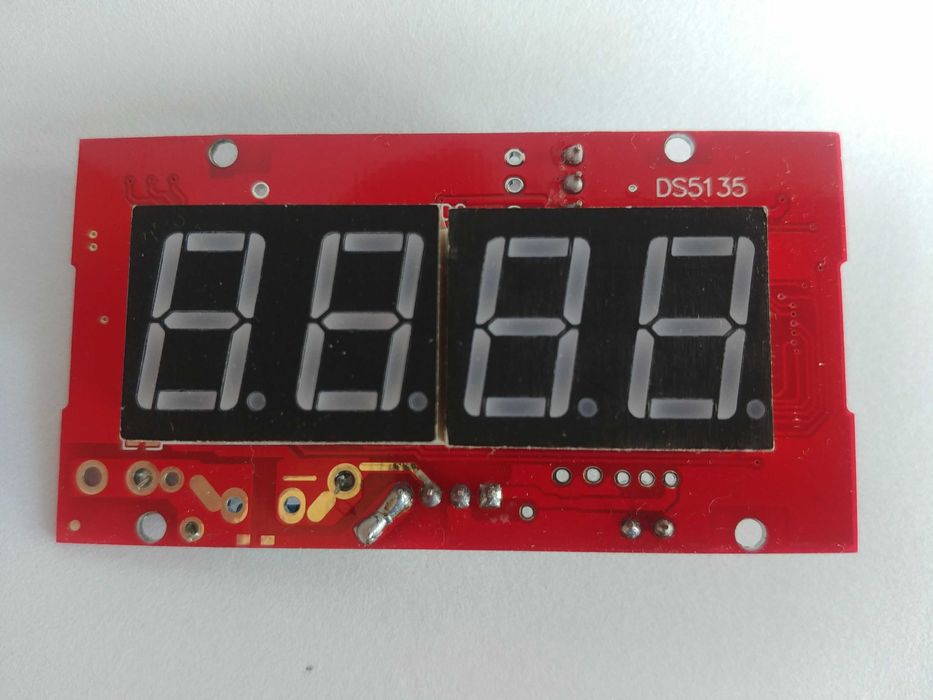

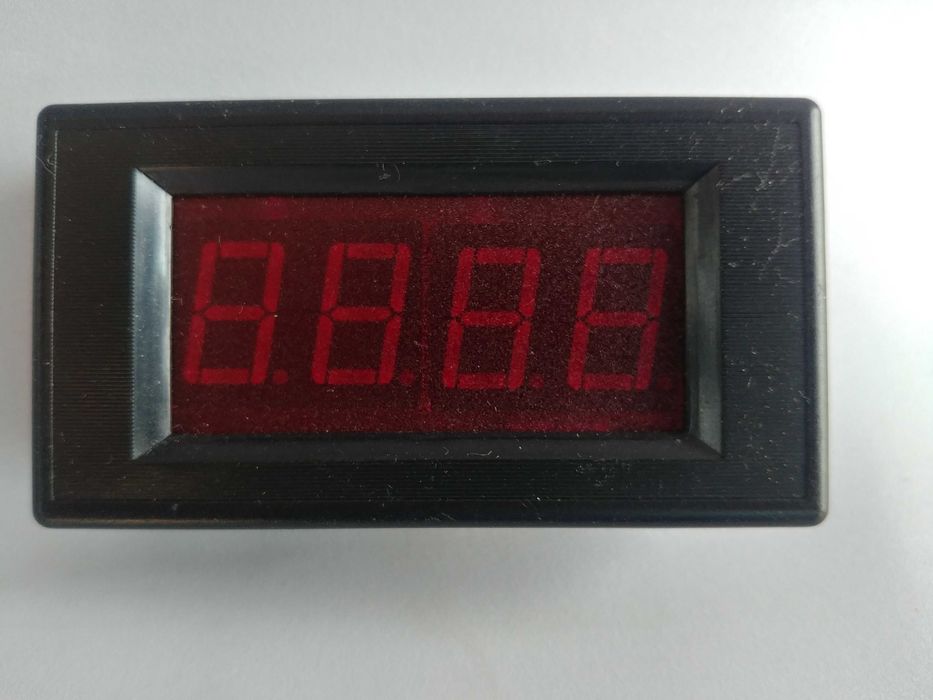

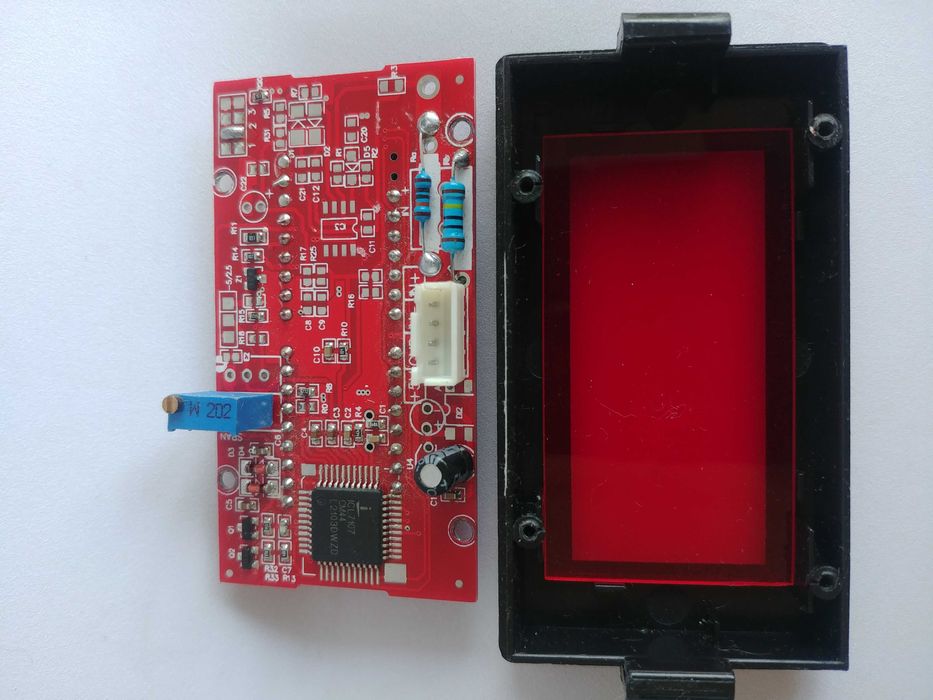

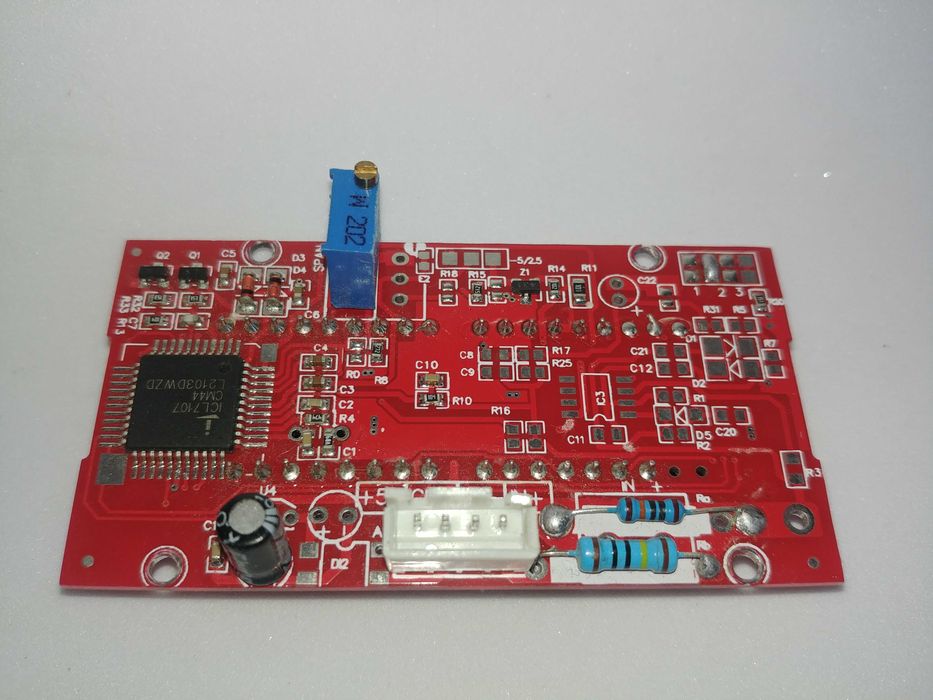

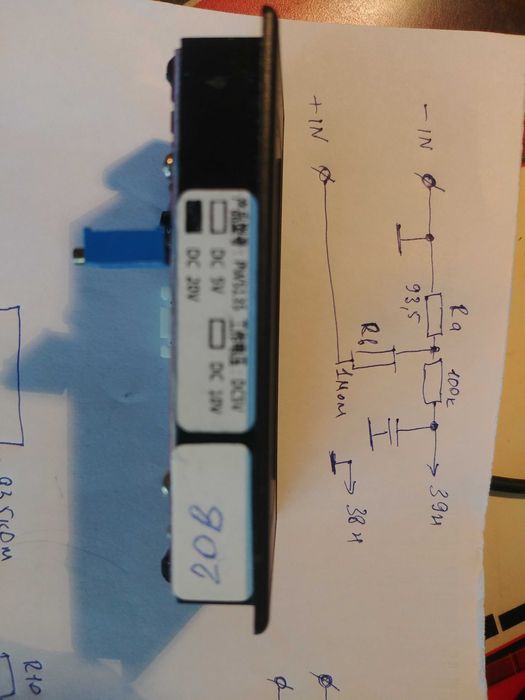

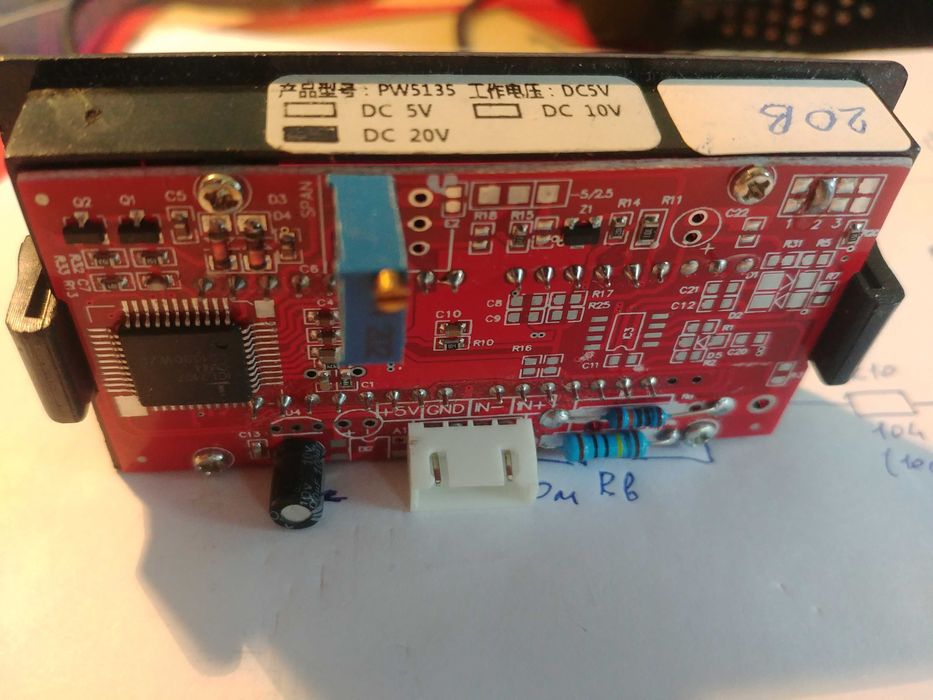

Выбор предела определяется 2 резисторами Ra и Rb на входе модуля и выставлением опорного напряжения переменным резистором на сравнивающем входе. Для измерения тока устанавливается шунт, падение напряжения на котором индицируется в виде показаний тока. Модуль на фото настроен на напряжение измерения до 20 Вольт и представляет собой промышленный панельный измерительный прибор DS1535. Набор для самостоятельной сборки аналогичного устройства при покупке с Алиэкспресс обойдется в три раза дороже и не факт, что заработает после сборки. Предлагаемый модуль состоит из платы, корпуса и красного светофильтра. Состояние б/у, но все функционально, плата в отличном рабочем состоянии, собрана на "правильных" деталях, корпус в неплохом состоянии.
Размер печатной платы: 70,6*39 мм
Размер отверстия для установки головки модуля: 77*40 мм
Размер окна дисплея: 51*24 мм

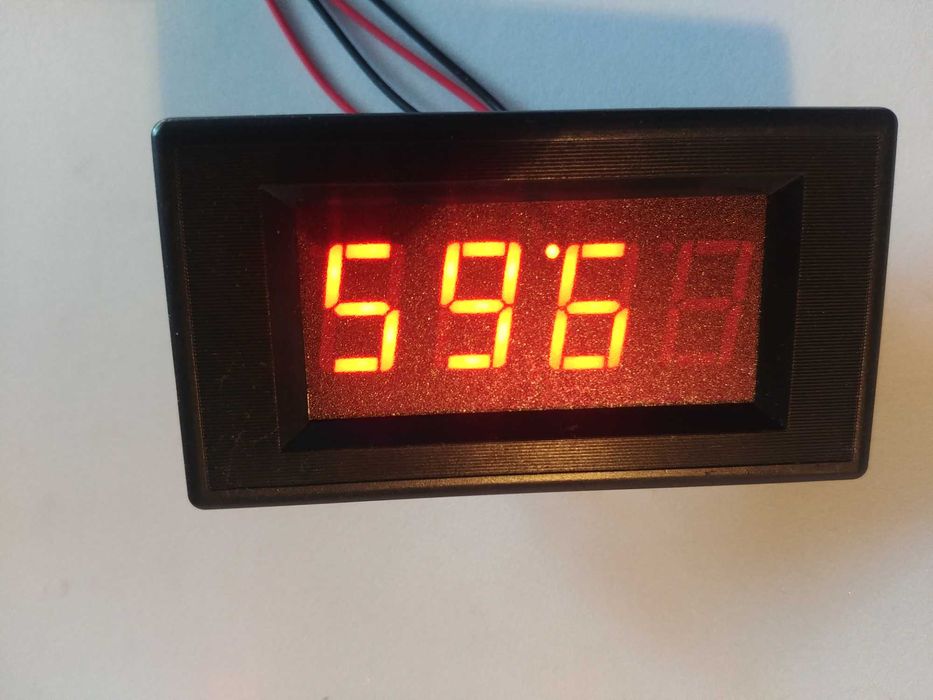

Цвет дисплея: красный, высота цифр 16 мм.
Поставив 2 таких модуля в лабораторный источник питания, можно получить отличное, удобное и точное устройство.
