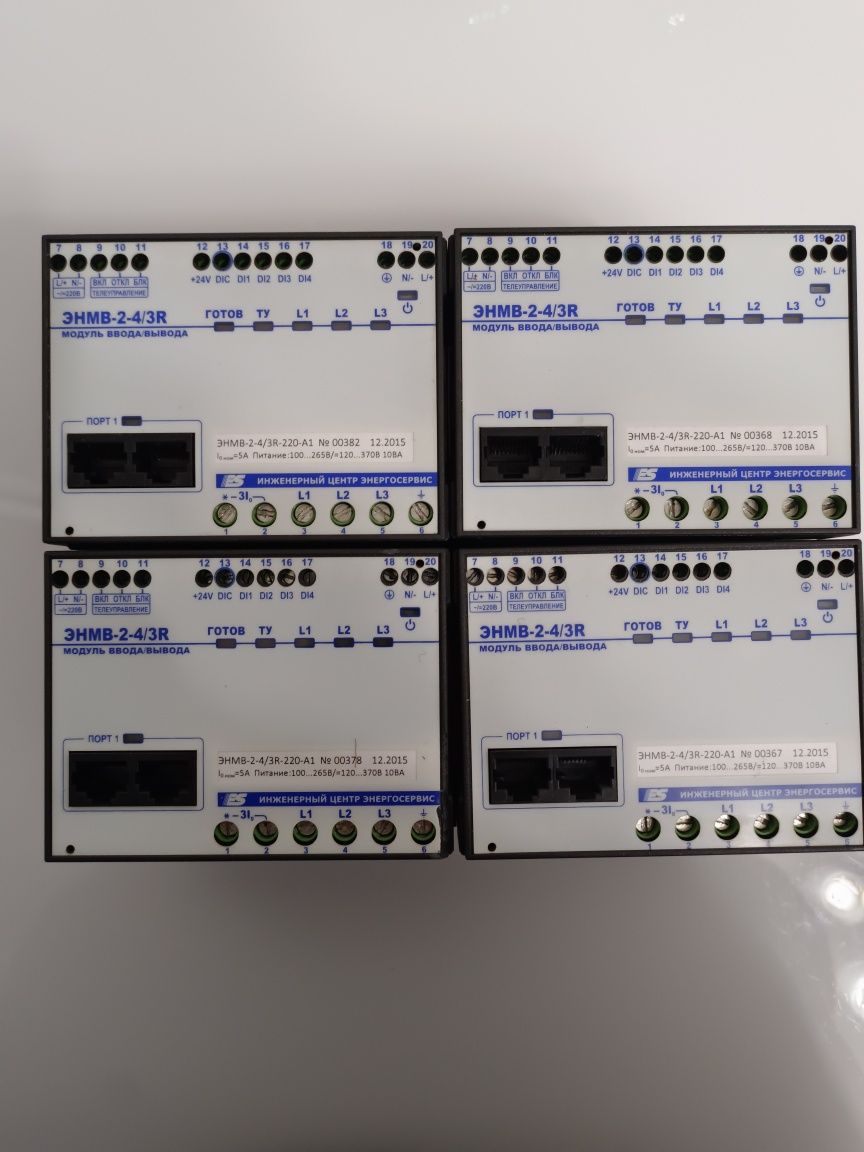

ЭНМВ-2-4/3R-220-A1 - модуль ввода/вывода дискретных сигналов, который используется для передачи данных по гальванически развязанным интерфейсам RS-485, Ethernet. ЭНМВ можно применять на различных автоматизированных системах благодаря возможности поддерживать открытые протоколы.
ЭНМВ-2 расширяет возможности измерительного преобразователя ЭНИП-2 и применяется в составе систем телемеханики объектов распределительных кабельных сетей 6–20 кВ.
Он обеспечивает телеуправление присоединением, телесигнализацию, контроль тока нулевой последовательности или тока фазы, а также позволяет осуществлять мониторинг уровня напряжения на трех фазах. ЭНМВ-2-4/3R подключается к порту RS-485-2 ЭНИП-2. ЭНИП-2 осуществляет передачу параметров, измеряемых и контролируемых ЭНМВ-2, вместе с остальным объемом обрабатываемых данных.
Особенности ЭНМВ-2-4/3R-220-A1
3 релейных выхода
4 дискретных входа
Питание: ~ 100...265 В (45...55 ГЦ) / = 120... 370В
Индикация телеуправления и контроля напряжений
Интерфейс RS-485 (Modbus RTU)
Функции ЭНМВ-2-4/3R-220-A1
Ввод и вывод дискретных сигналов
телесигнализация;
телеуправление.
Контроль аналоговых сигналов
контроль напряжения;
контроль тока.
Передача данных
поддержка протокола Modbus RTU
Технические характеристики ЭНМВ-2-4/3R-220-A1
Входы: Wet Contact; Uвх=20..250 В (DC/AC), Iмакс=2 мА
Выходы: включение, отключение, контроль. Uвх макс: ~400 В (=220 В), Iвых макс ~10 А/= 0,12 А
Контроль аналоговых сигналов: Переменный ток 0,*************(10) А, 0,5%; переменное напряжение 3…300 В, 0,5%
RS-4***********5200 бит/с): ModBus RTU
