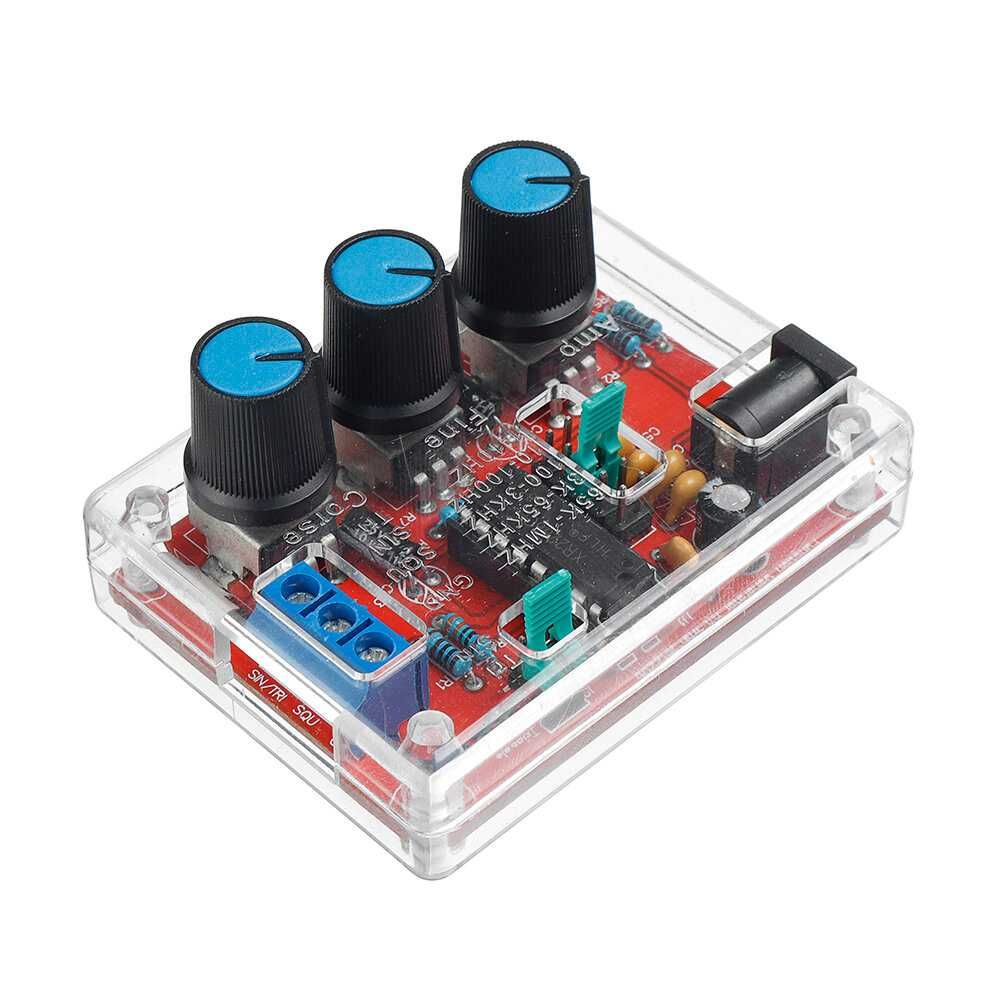

Функциональный генератор на XR2206 с корпусом - набор для сборки.
В радиолюбительской лаборатории обязательным атрибутом должен быть функциональный генератор. Предлагаемый для самостоятельной сборки функциональный генератор, способен вырабатывать синусоидальный, прямоугольный, треугольный сигналы при высокой стабильности и точности. При желании, выходной сигнал может быть модулированным.
Диапозон частот разделен на 5 поддиапазонов:
1-10Hz;
10-100Hz;
3K-65KHz;
65K-1MHz.
Параметры:
Синусоидальный сигнал:
Амплитуда: 0 - 3В при питании 9В;
Искажения: менее 1% (1 кГц);
Неравномерность: +0,05 дБ 1 Гц - 100 кГц .
Прямоугольный сигнал:
Амплитуда: 8В (без нагрузки) при питании 9В;
Время нарастания: менее 50 нс (при 1 кГц);
Время спада: менее 30ns (на 1 кГц);
Рассимметрия: менее 5%(1 кГц).
Треугольный сигнал:
Амплитуда: 0 - 3В при питании 9В;
Нелинейность: менее 1% (до 100 кГц).

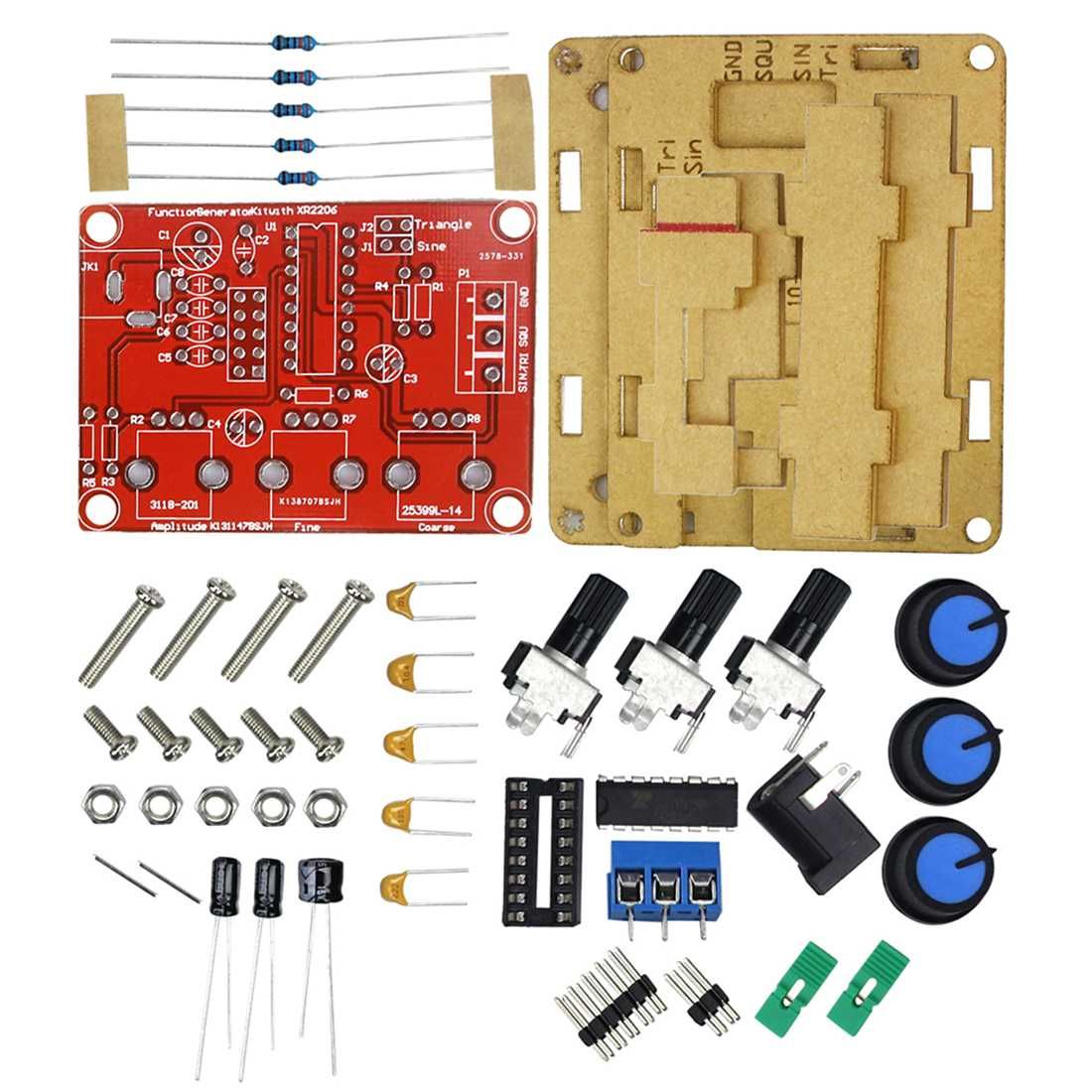

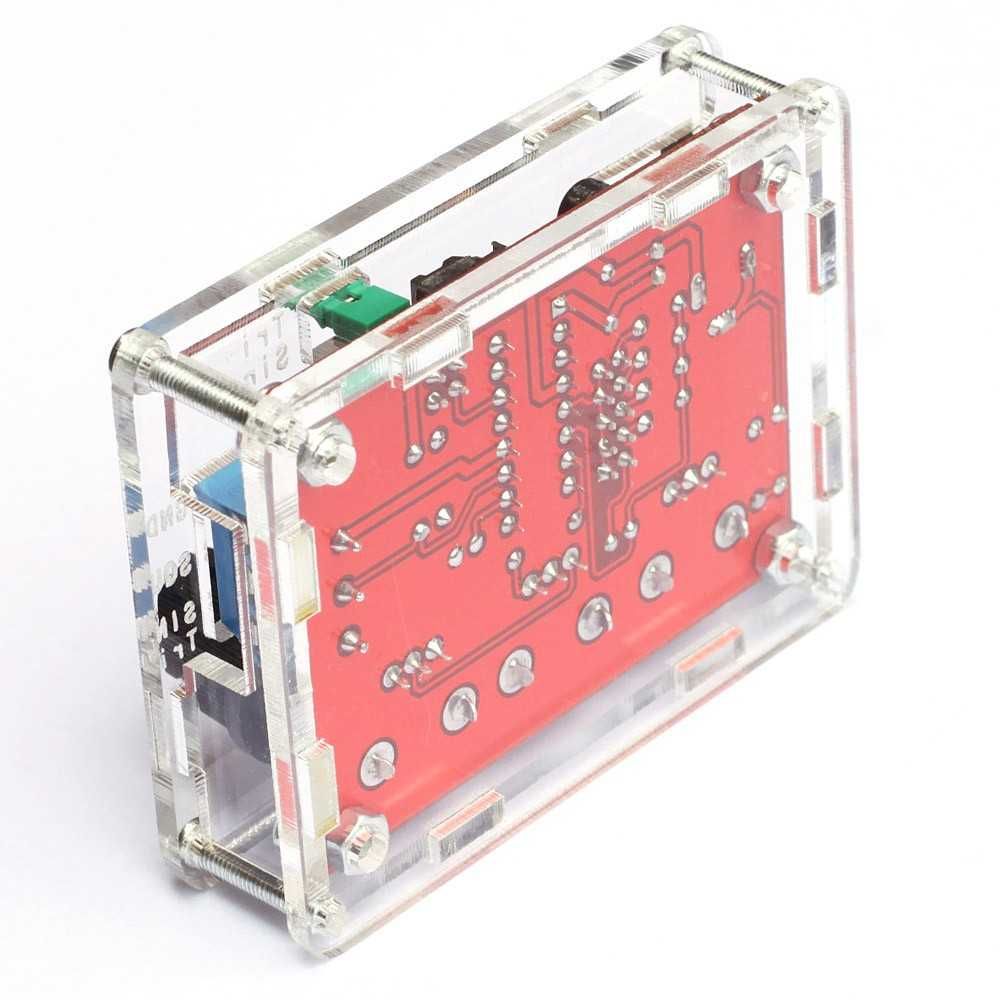

В наборе схема сборки, корпус из оргстекла и все необходимые радиодетали.
