Набор гирь класса точности F1
Назначение средства измерений
Набор гирь класса точности F1 предназначены для воспроизведения и хранения единицы массы с нормированной погрешностью, и использования с весами.
Описание средства измерений
Гири изготавливаются в наборах со следующими номинальными значениями массы:
– от 1 г до 500 г. Всего в наборе 12 штук гирь (1 г, 2 г * 2, 5 г, 10 г, 20 г * 2, 50 г, 100 г, 200 г * 2, 500 г)
Гири класса F1 изготавливаются из нержавеющей стали.
Гири класса F1 могут иметь специальное покрытие для улучшения коррозионной стойкости. Гири с номинальными значениями массы от 1 г до 500 г включительно имеют форму цилиндра.

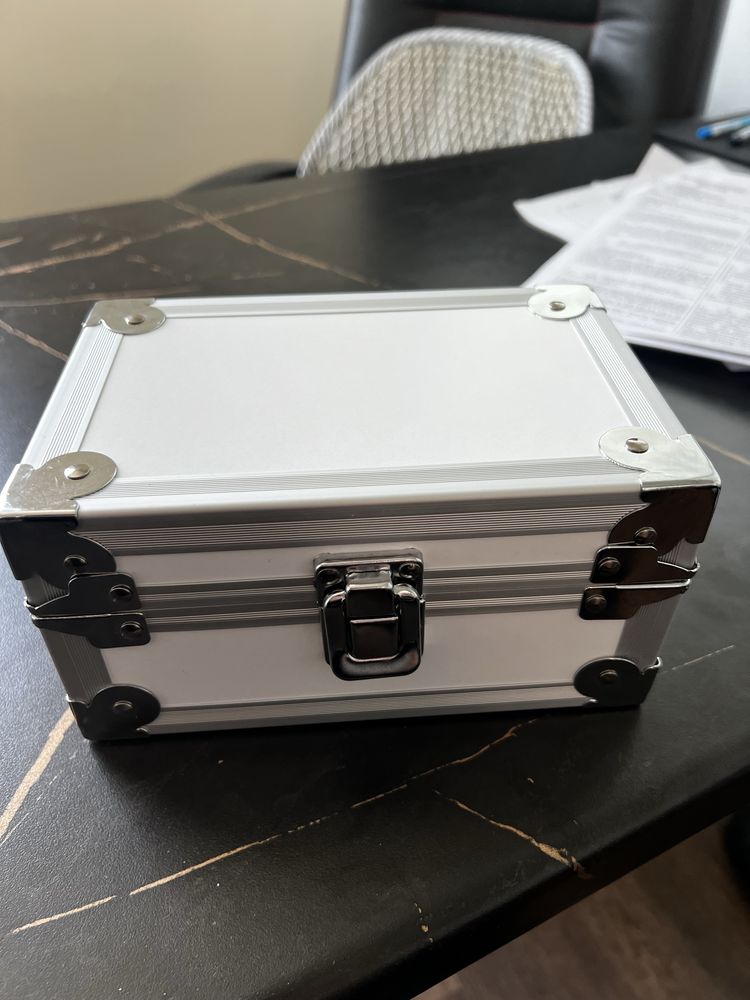

Общий вид набора гирь приведен на рисунке 1.



Рисунок 1 – Общий вид набора гирь 1-500 грамм

Маркировка гирь соответствует требованиям ГОСТ ОIML R 111-1–2009.









Метрологические и технические характеристики
Метрологические и технические характеристики гирь приведены в таблицах 1 – 6.
Таблица 1 – Пределы допускаемой погрешности гирь ± δm, мг
Номинальное значение массы гирь
1 г
2 г
5 г
10 г
20 г
50 г
100 г
200 г
500 г
Класс гирь F1
0,1
0,12
0,16
0,2
0,25
0,3
0,5
0,1
2,5


Таблица 2 – Диапазоны допускаемых значений плотности материала гирь

Номинальное значение массы гирь
1 г
2 г
5 г
10 г
20 г
50 г
³100 г
Класс гирь F1
≥ 3,0
≥ 4,0
5,3-16,0
6,0-12,0
6,6-10,1
7,27-8,89
7,39-8,73

Таблица 3 – Максимальное значение шероховатости поверхности гирь

Шероховатость Класс точности гирь
поверхности F1
Класс точности гирь
F1
Rz, мкм 2 5
2
Ra, мкм 0,4 1
0,4

Таблица 4 – Значения остаточной намагниченности М, выраженные в единицах остаточной
магнитной индукции μ0М

Максимальная остаточная магнитная индукция
Класс точности гирь
F1
μ0М, мкТл
25

Таблица 5 – Максимальная магнитная восприимчивость χ

Номинальное значение массы
m
Класс точности гирь
F1
m ≤ 1 г
10
2 г ≤ m ≤ 10 г
0,7
20 г ≤ m
0,2





Таблица 6 – Условия эксплуатации

Наименование характеристики
Значение характеристики
Температура окружающего воздуха, С˚:
для гирь класса F
от плюс 10 до плюс 35
Относительная влажность воздуха, %
от 30 до 80

Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию и футляр

Комплектность средства измерений
Набор гирь( гири 12 штук) . 34 шт.
Заводской сертификат аккредитованной лаборатории…………………………..… 34 шт.

Нормативные и технические документы, устанавливающие требования к гирям классов
точности F1, F2, M1, M2
ГОСТ OIML R 111-1–2009, «Государственная система обеспечения единства измерений. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3. Часть 1: Метрологические и технические требования».
