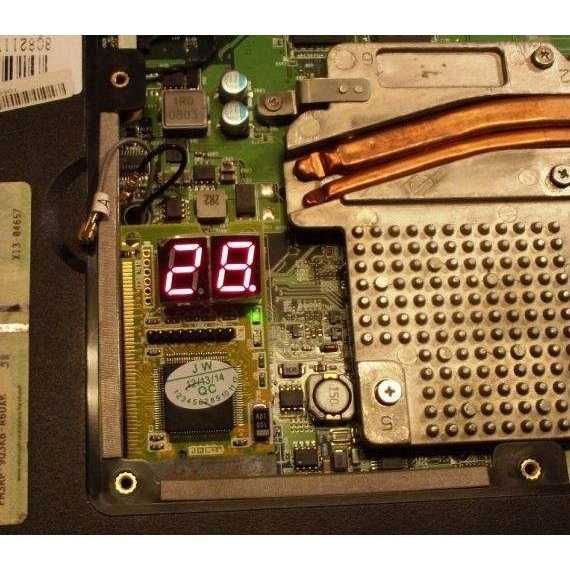

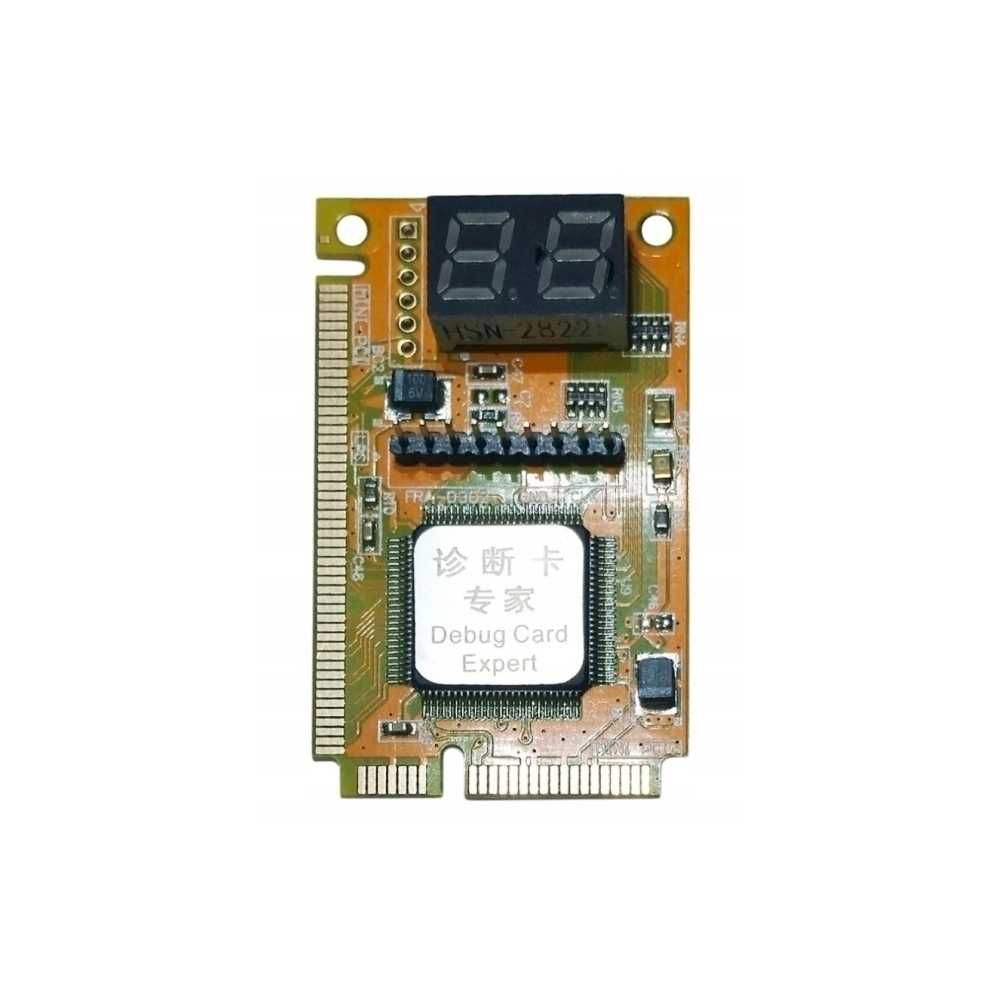

Плата диагностики для ремонта ноутбуков используется в слотах Mini-PCI, PCI-E и LPC. PCI-E слот имеет распространение в самых последних моделях ноутбуков. Использование диагностической карты очень просто. Сама диагностическая плата работает в подавляющем большинстве ноутбуков. Цифровой дисплей показывает результаты диагностики материнской платы. Это помогает в поиске проблем с материнской платой при отсутствии изображения на матрице, либо вообще отсутствии включения ноутбука. На цифровом дисплее отображается код ошибки и наличие RST/CLK сигнала. Цифровой дисплей состоит из 7 сегментов. Кроме того, имеются две точки, которые показывают статус сигналов RST и CLK. Точка на левом цифровом дисплее показывает RST, на правом CLK (на диагностической плате оба дисплея подписаны). Когда ноутбук имеет Reset статус точка на левом дисплее будет светиться. И соответственно при наличии сигнала CLK на ноутбуке точка на правом дисплее будет светиться. Сами коды ошибок необходимо использовать в зависимости от используемого БИОС ноутбука. Они все расположены на сайтах производителей БИОС.
Через miniPCI карта работает примерно на 50% ноутбуков.
Некоторые производители проектируют платы таким образом, что они не посылают сигналы на разъем miniPCI, поэтому даже самая дорогая карта на них ничего не покажет.
Тогда есть только одно решение - кабель LPC, но вам нужно знать, где его припаять к материнской плате ноутбука.
Место пайки выводов в LPC определяется даташитом на данную материнскую плату.
