Плата TBI 24/0C предназначе
на для сопряжения 24 источни
ков дискретных сигналов с пор
том дискретного ввода. Плата
TBI 0/24C предназначена для со
пряжения линий порта дискрет
ного вывода с различными ком
мутационными аппаратами.
Все каналы ввода вывода имеют
гальваническую развязку от порта
дискретного ввода вывода.
Платы могут использоваться
совместно с модулями UNIOxx,
5600, 5648 или любыми другими
модулями, имеющими порт дис
кретного ввода вывода.
Платы могут устанавливаться
на панель или DIN рейку.
Количество каналов — 24 (однопро
водное или двухпроводное под
ключение)
Поканальная гальваническая развяз
ка. Напряжение изоляции 1500 В
постоянного тока
Светодиодная индикация состояния
каждого канала

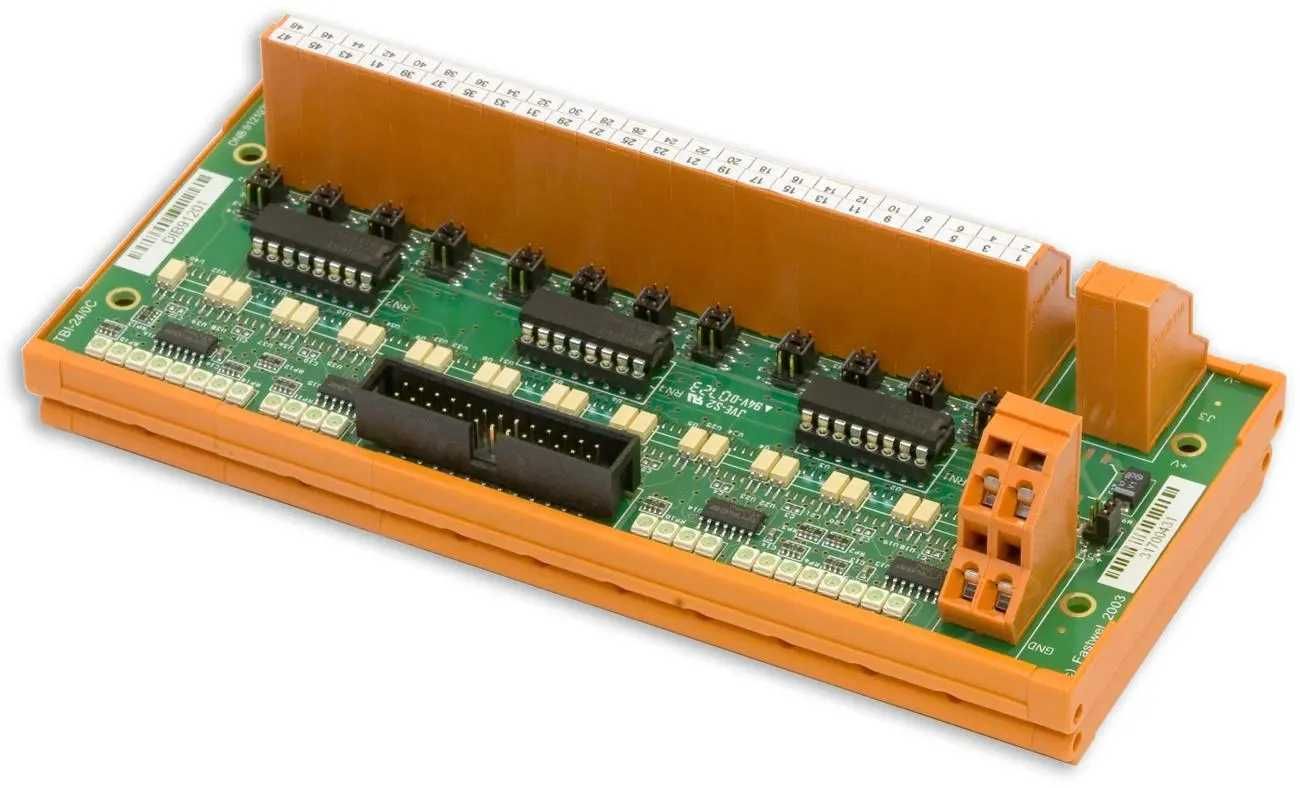

Внешний вид клеммной платы
гальванической развязки каналов
дискретного ввода TBI%24/0C
Внешний вид клеммной платы
гальванической развязки каналов
дискретного вывода TBI%0/24C
Внешний вид комбинированной
платы дискретного ввода%вывода
TBI%16/8
КЛЕММНЫЕ
ПЛАТЫ
ГАЛЬВАНИЧЕСКОЙ
РАЗВЯЗКИ
ДИСКРЕТНЫХ
СИГНАЛОВ
TBI 24/0С, TBI 0/24С,
TBI 16/8
Плата гальванической развязки
каналов дискретного ввода
TBI 24/0C
Напряжение включения канала
3…52 В (поддиапазоны
настраиваются путем замены
наборов резисторов. См. описание
модуля DI32)
Минимальный ток включения канала
4 мА
Задержка входных сигналов:
100 нс (TBI 24/0C 3),
25 мкс (TBI 24/0C 1, TBI 24/0C 2)
В состав TBI 24/0C 2 входит
встроенный источник питания
«сухих» контактов. Выходное
напряжение 9 В
