Технические характеристики:
Вид преобразователя: повышающий DC-DC, импульсный, асинхронный, не изолированный
Напряжение:
входное: 10 - 48 В (макс. 60 В) DC
выходное: 12 - 80 В DC
Ток потребления:
в состоянии покоя: 15 - 100 мА
номинальный рабочий: до 20 А
максимальный: до 25A
Ток нагрузки: до 18 А (более 12 А - улучшенное охлаждение)
Мощность нагрузки, макс.: 1200 Вт
ШИМ-контроллер: TL494C
Рабочая частота: 120 кГц
Эффективность преобразования, КПД: до 92%
Регулировка эл. параметров:
входное напряжение (RV1)
ток (CC A-ADJ) и напряжение (CV V-ADJ) на выходе
Погрешность настройки: ± 1 В
Способ настройки: вращение подстроечного винта многооборотного потенциометра
Количество оборотов потенциометра: 25 ± 3
Сменный входной плавкий предохранитель 30 А
Встроенные индикатора состояний UVLO, OCP, PWR
Защита от: короткого замыкания на входе, перегрузки по току, обратной полярности на входе

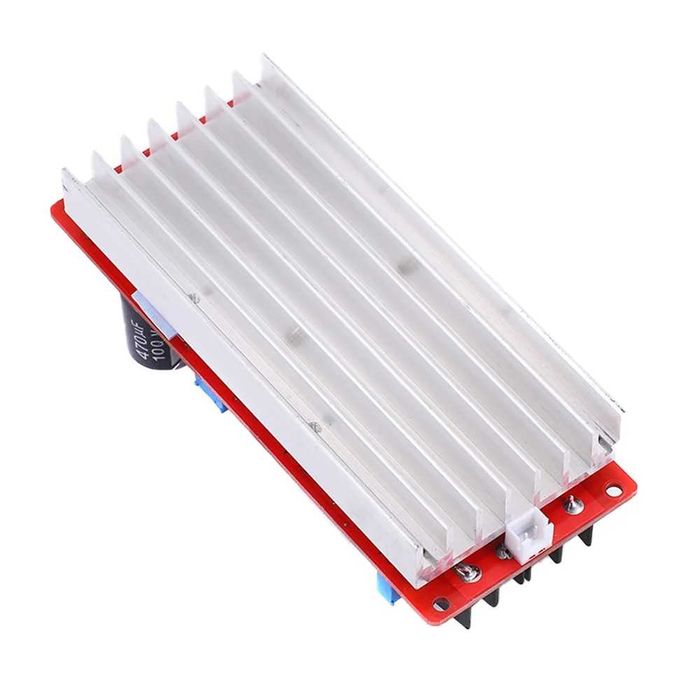

Охлаждение платы
пассивное: алюминиевый радиатор 117 х 52 х 14 мм
активное (опционально): порт JST-2.54 для подключения 12 В вентилятора 50 х 50 мм, посадочные отверстия 40 х 40 в радиаторе с резьбой М3
Контактная группа: винтовые клеммы
Монтажные отверстия: 4 х Диаметр 3.0 мм
Температура эксплуатации: -20..+ 65°С
Размер модуля: 130 x 52 x 46 мм
Вес: 250 гр.
