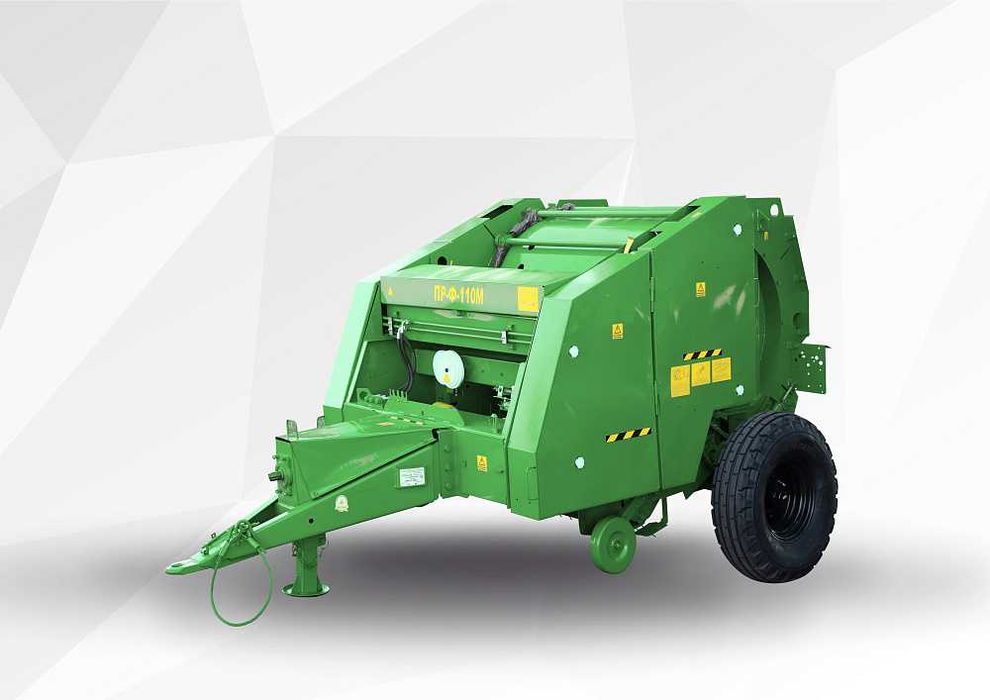

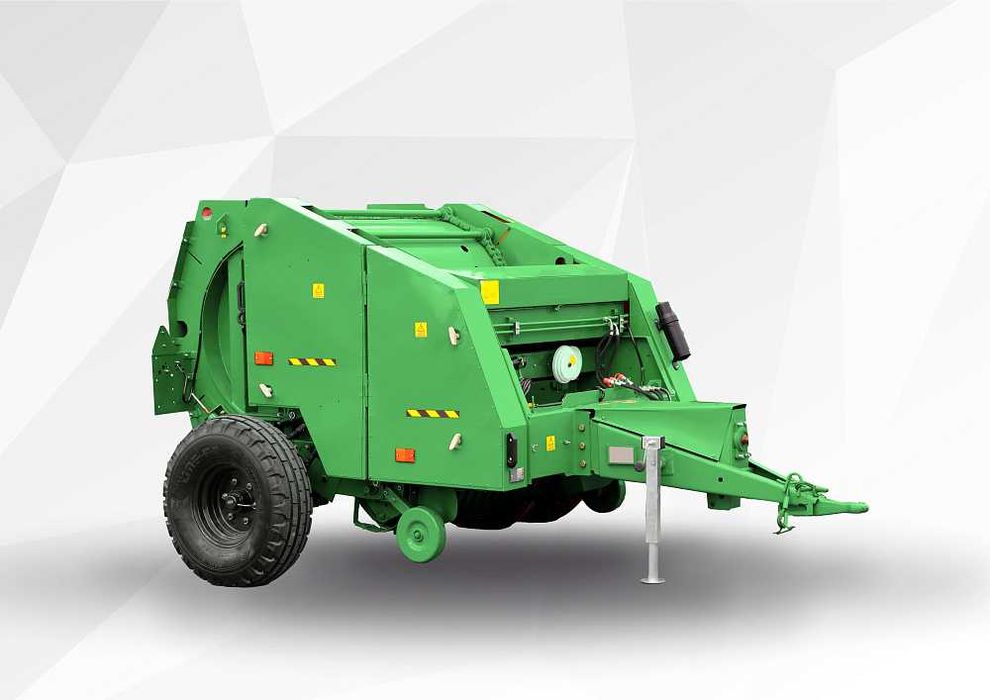

Пресс-подборщик рулонный ПР-Ф-110М предназначен для подбора с одновременным прессованием в рулоны валков сена или соломы и последующей обмоткой их полипропиленовым шпагатом.
Пресс-подборщик ПР-Ф-110М рекомендуется применять на уборке сена из однолетних и многолетних культур, возделываемых в чистом виде и в смешанных посевах как на пашне, так и на луговых угодьях и окультуренных сенокосах, а также соломы зерновых злаковых культур (ячмень, пшеница, рожь).
Пресс-подборщик ПР-Ф-110М формирует рулоны в камере прессования постоянного объема под воздействием бесконечного цепочно- скалочного конвейера, что обеспечивает в поперечном разрезе поковки сохранность корма от самосогревания благодаря рыхлой сердцевине, и хорошее уплотнение верхних слоев.
Механизм обвязки обеспечивает три варианта пошагового расположения шпагата на наружной поверхности рулона с обеспечением надежной заделке его концов, что позволяет экономно расходовать полипропиленовый шпагат в зависимости от использования рулонов для кормления или подстилки, а также от способов их погрузки, транспортирования и хранения.
Под установку бобин шпагата в ящике предусмотрены секции, количество которых обеспечивает работу машины в течении рабочего дня.
Пресс-подборщик ПР-Ф-110М является модернизированным исполнением базовой модели путем внедрения следующих технических решений:
увеличена жесткость пружин вывешивания подборщика для улучшения копирования микрорельефа поля;
в гидросистеме применены унифицированные фитинги, изготовленные на высокотехнологичном оборудовании;
в гидросистему введён дроссель с обратным клапаном, что сокращает время подъёма задней камеры при выгрузке сформированного рулона;
вместо металлических трубопроводов введены рукава высокого давления с условным проходом 8мм и прорезиненные прижимы, что повышает надёжность и технологичность конструкции, её ремонтопригодность;
введена съёмная сница, что повышает транспортабельность пресс-подборщика;
повышено качество изготовления пружинных зубьев подборщика за счет применения специализированного оборудования, что позволило устранить задевание зубьями о скаты и повысить их надёжность;
улучшен дизайн пресс-подборщика за счёт применения оригинальных липких аппликаций и пластмассовых противооткатных упоров;
улучшено качество изготовления пластмассовых изделий за счёт использования высокотехнологического оборудования;
заменена промежуточная опора привода от вала отбора мощности трактора к редуктору карданным валом с предохранительной муфтой (срезной болт).
Тип полуприцепной
Ширина захвата, м 1,4
Габаритные размеры, м:
- длина 4,0
- ширина 2,3
- высота 2,2
Масса, т 1,7
Частота вращения вала отбора мощности трактора, мин-1 540
Размеры рулона, м:
- диаметр 1,1
- длина 1,2
Масса рулона, кг:
- на сене 120-200
- на соломе 80-130
Рабочая скорость, км/ч 6-12
Производительность за час основного времени (на сене), т 3,2-4,5
Трактор, тяговый класс 1,4
Тип тягово-сцепного устройства трактора ТСУ-1Ж
