Подробная техническая характеристика подъемника LAUNCH TLT235SC (U)

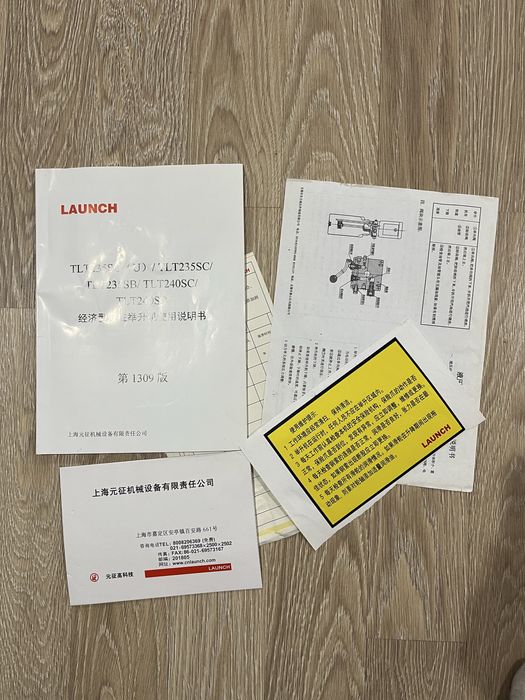

На основании схем из руководства по эксплуатации, модель TLT235SC (U) относится к подъемникам «портального» типа (с верхней синхронизацией/чистым полом).

Габаритные размеры и рабочие параметры:

Грузоподъемность: 3.5 тонны (3500 кг).
Общая высота конструкции: 3840 мм (151.2 дюйма).
Общая ширина подъемника: 2744 мм (108 дюймов) между стойками.
Минимальная высота подхватов: 110 мм (4.3 дюйма) — позволяет работать с автомобилями с низким клиренсом.
Максимальная высота подъема: 1850 мм.

Конструктивные особенности (согласно схеме):

Тип: Двухстоечный электрогидравлический подъемник с верхней перекладиной (верхняя синхронизация).
Преимущество: «Чистый пол» — отсутствие препятствий (порогов) между стойками, что удобно для перемещения тележек с инструментами и трансмиссионных стоек под автомобилем.

Основные узлы:

Главная и вспомогательная стойки: Стальные колонны с гидравлическими цилиндрами.
Поперечная балка (верхняя): В ней проходят тросы синхронизации и гидравлические шланги.
Каретки (скользящие опоры): Двигаются внутри стоек.

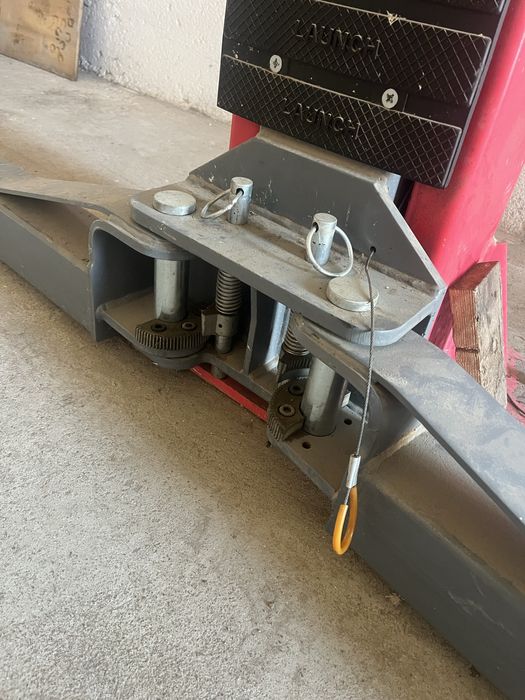

Лапы (подхваты): Телескопические, с автоматической блокировкой поворота.

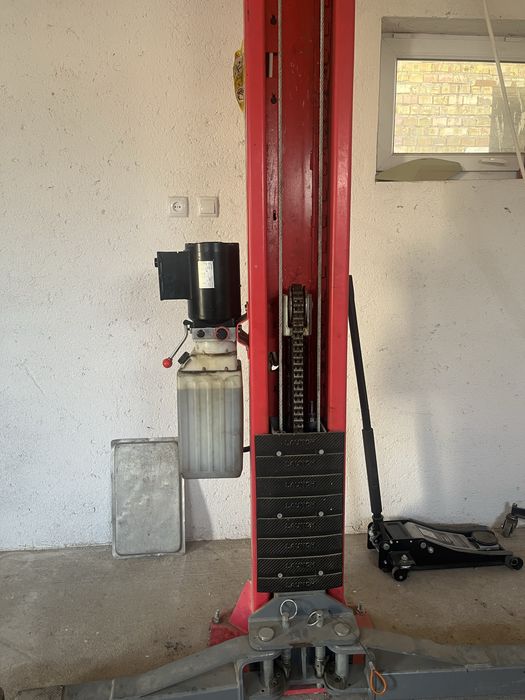

Электрические и гидравлические данные:

Питание: 380 В / 50 Гц (трехфазное).
Мощность двигателя: 3.0 л.с. (2.2 кВт).
Скорость двигателя: 2850 об/мин.
Тип управления: Кнопочное (подъем) и рычажное (опускание через гидростанцию).

Безопасность:

Механическая фиксация на стопоры при подъеме.
Тросовая синхронизация, предотвращающая перекос автомобиля.
Защитная планка на верхней балке (отключает подъем при касании крыши авто).
