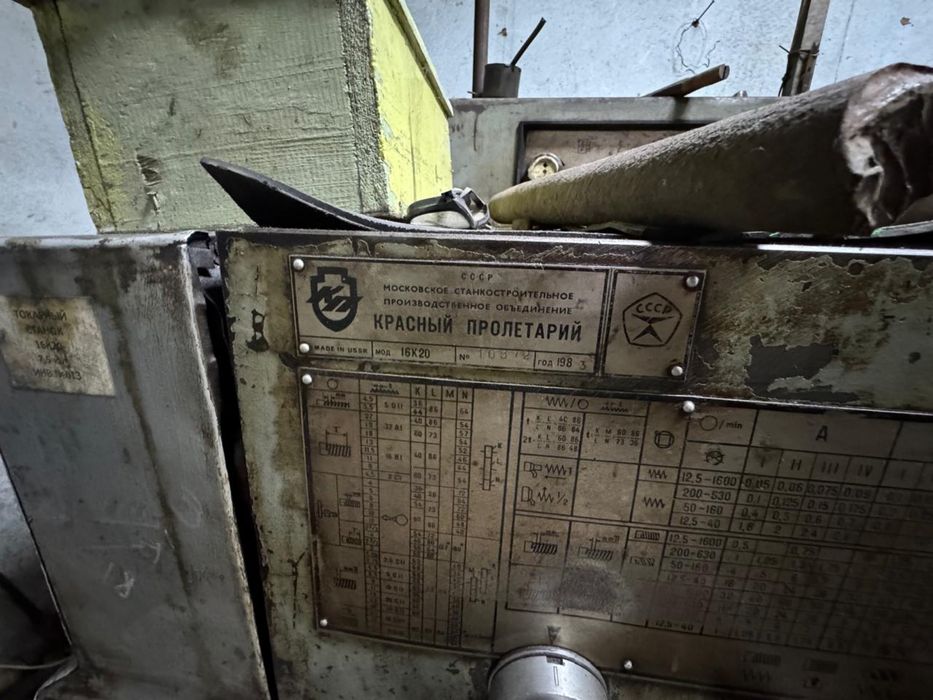

Базовая модель 16К20

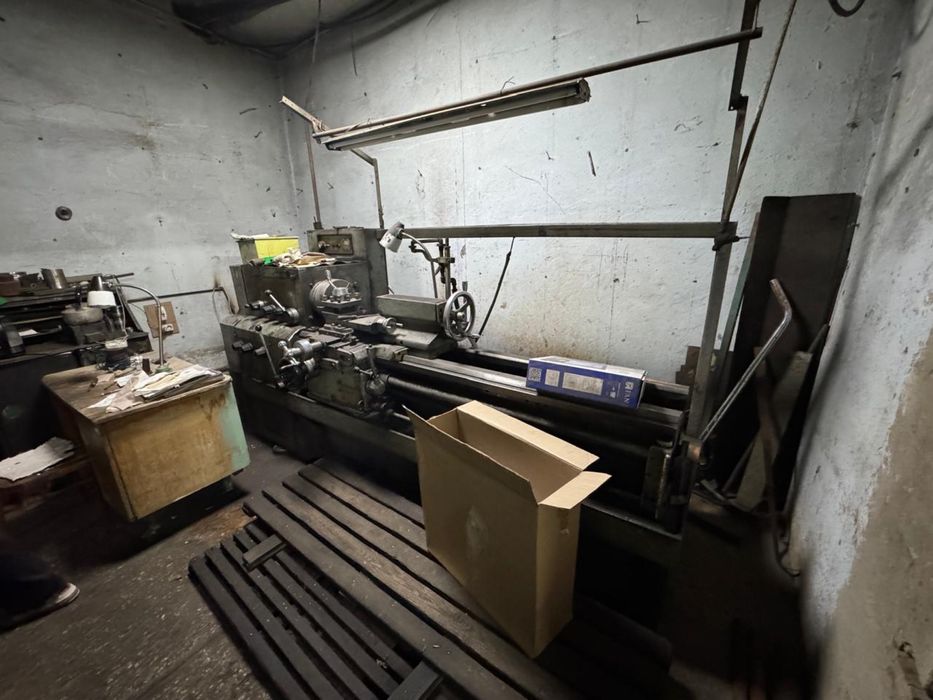

Описание Станка токарного 16К20 РМЦ 1500 мм
Винторезный станок 16к20 предназначен для выполнения разнообразных токарных работ, в том числе для нарезания резьб: метрической, дюймовой, модульной, питчевой и архимедовой спирали с шагом 3/8 и 7/16".
Цена на токарный станок 16к20
РМЦ = 1000мм
от 1 670 000 р. с НДС
РМЦ = 1500мм
от 1 800 000 р. с НДС

Современный аналог станка 16К20 - серия станков повышенной точности МК
Технические характеристики 16К20-1500мм
Класс точности по ГОСТ 8-82 - Н
Наибольший диаметр заготовки устанавливаемой над станиной, мм - 400
Высота оси центров над плоскими направляющими станины, мм - 215
Наибольший диаметр заготовки обрабатываемой над суппортом, мм - 220
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм - 1500
Наибольшее расстояние от оси центров до кромки резцедержателя, мм - 225
Наибольший диаметр сверла при сверлении стальных деталей, мм - 25
Наибольшая масса заготовки, обрабатываемой в центрах, кг - 460..1300
Наибольшая масса заготовки, обрабатываемой в патроне, кг - 200
Диаметр отверстия в шпинделе, мм - 52
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм - 50
Частота вращения шпинделя в прямом направлении, об/мин - 12,5..1600
Частота вращения шпинделя в обратном направлении, об/мин - 19..1900
Количество прямых скоростей шпинделя - 22
Количество обратных скоростей шпинделя - 11
Конец шпинделя по ГОСТ 12593-72 - 6К
Коническое отверстие шпинделя по ГОСТ 2847-67 - Морзе 6
Диаметр фланца шпинделя, мм - 170
Наибольший крутящий момент на шпинделе, Нм - 1000
Наибольшая длина продольного перемещения, мм - ************35, 1935
Наибольшая длина поперечного перемещения, мм - 300
Скорость быстрых продольных перемещений, мм/мин - 3800
Скорость быстрых поперечных перемещений, мм/мин - 1900
Максимально допустимая скорость перемещений при работе по упорам, мм/мин - 250
Минимально допустимая скорость перемещения каретки (суппорта), мм/мин - 10
Цена деления лимба продольного перемещения, мм - 1
Цена деления лимба поперечного перемещения, мм - 0,05
Диапазон продольных подач, мм/об - 0,05..2,8
Диапазон поперечных подач, мм/об - 0,025..1,4
Количество подач продольных - 42
Количество подач поперечных - 42
Пределы шагов метрических резьб, мм - 0,5..112
Пределы шагов дюймовых резьб, ниток/дюйм - 56..0,5
Пределы шагов модульных резьб, модуль - 0,5..112
Пределы шагов питчевых резьб, питч диаметральный - 56..0,5
Наибольшее усилие, допускаемое механизмом подач на резце - продольное, Н - 5884
Наибольшее усилие, допускаемое механизмом подач на резце - поперечное, Н - 3530
Наибольшее перемещение резцовых салазок, мм - 150
Перемещение резцовых салазок на одно деление лимба, мм - 0,05
Наибольший угол поворота резцовых салазок, град - ±90°
Наибольшее сечение державки резца, мм - 25 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм - 25
Число резцов в резцовой головке - 4
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67 - Морзе 5
Наибольшее перемещение пиноли, мм - 150
Перемещение пиноли на одно деление лимба, мм - 0,1
Величина поперечного смещения корпуса бабки, мм - ±15
Электродвигатель главного привода, кВт - 11
Габариты станка (длина ширина высота) РМЦ=1500, мм - 3200 х 1190 х 1324
Масса станка, кг - 3225
