Основные характеристики
Совместимость серий продукта
Lexium 28
Краткое название устройства
BCH2
Тип продукта

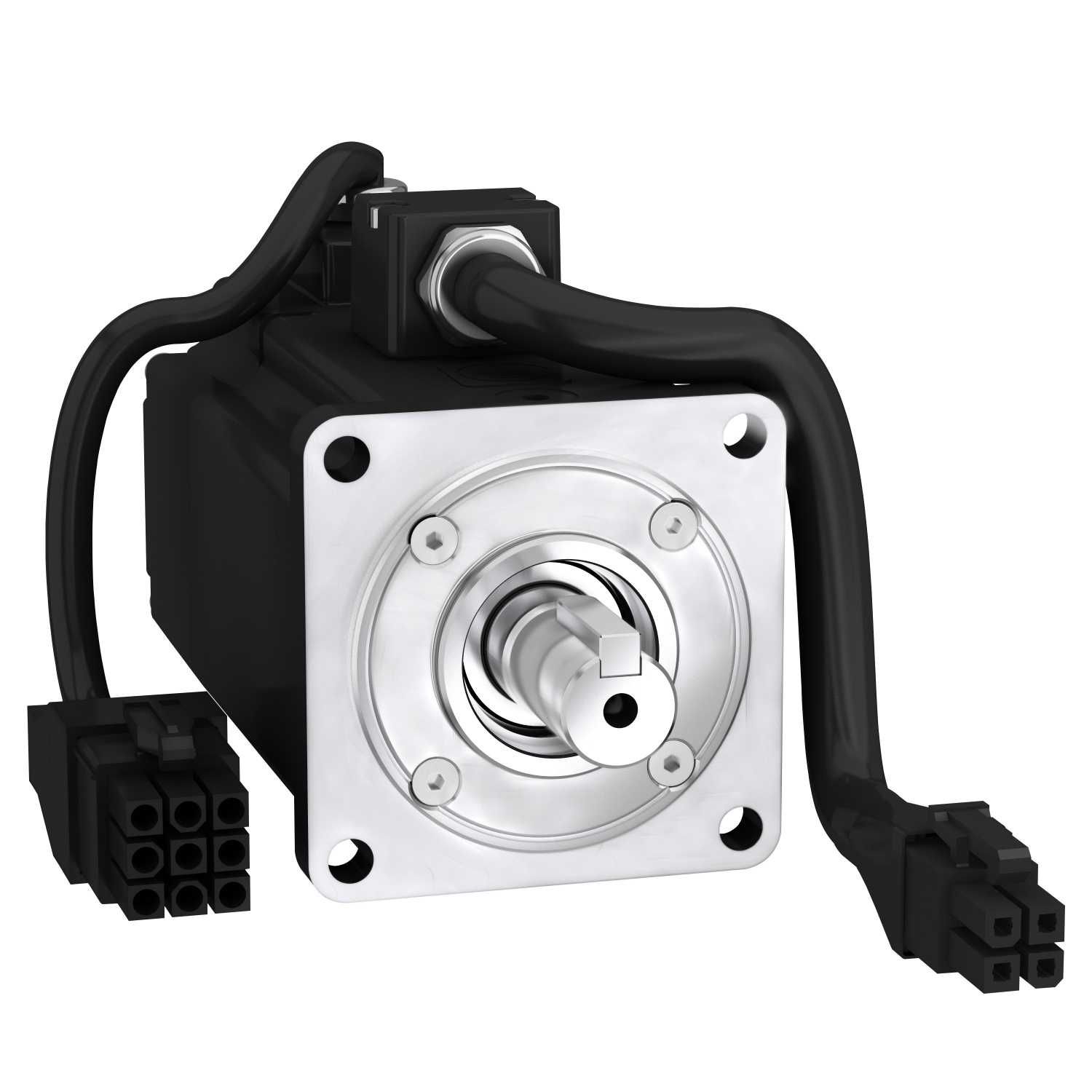

Серводвигатель
Дополнительные характеристики
максимальная механическая скорость
5000 точка
Номинальное напряжение питания
220 В
110 В
Число фаз
Однофазный
Трехфазный
длительный ток при заторможенном роторе
2,19 A
непрерывный крутящий момент
1,27 Н·м для LXM26D в 2,6 A, 220 В, однофазный
1,27 Н·м для LXM26D в 2,6 A, 220 В, трехфазный
1,27 Н·м для LXM28 в 2,6 A, 220 В, однофазный
1,27 Н·м для LXM28 в 2,6 A, 220 В, трехфазный
1,27 Н·м для LXM28 в 5,7 A, 110 В, однофазный
долговременная мощность
400 W
пиковый пусковой момент
3,81 Н·м для LXM26D в 2,6 A, 220 В, однофазный
3,81 Н·м для LXM26D в 2,6 A, 220 В, трехфазный
3,81 Н·м для LXM28... в 2,6 A, 220 В, однофазный
3,81 Н·м для LXM28... в 2,6 A, 220 В, трехфазный
3,81 Н·м для LXM28... в 5,7 A, 110 В, однофазный
номинальная выходная мощность
400 W для LXM26D в 2,6 A, 220 В, однофазный
400 W для LXM26D в 2,6 A, 220 В, трехфазный
400 W для LXM28... в 2,6 A, 220 В, однофазный
400 W для LXM28... в 2,6 A, 220 В, трехфазный
400 W для LXM28... в 5,7 A, 110 В, однофазный
номинальный вращательный момент
1,27 Н·м для LXM26D в 2,6 A, 220 В, однофазный
1,27 Н·м для LXM26D в 2,6 A, 220 В, трехфазный
1,27 Н·м для LXM28... в 2,6 A, 220 В, однофазный
1,27 Н·м для LXM28... в 2,6 A, 220 В, трехфазный
1,27 Н·м для LXM28... в 5,7 A, 110 В, однофазный
номинальная скорость
3000 об/мин. для LXM26D в 2,6 A, 220 В, однофазный
3000 об/мин. для LXM26D в 2,6 A, 220 В, трехфазный
3000 об/мин. для LXM28... в 2,6 A, 220 В, однофазный
3000 об/мин. для LXM28... в 2,6 A, 220 В, трехфазный
3000 об/мин. для LXM28... в 5,7 A, 110 В, однофазный
макс. ток Irms
7,76 A для LXM28... в 0,4 kW, 220 В
7,76 A для LXM28... в 0,4 kW, 110 В
Максимальный постоянный ток
2,5 A
совместимость продукта
LXM26D сервопривод двигатель в 0,4 kW, 220 В, однофазный
LXM26D сервопривод двигатель в 0,4 kW, 220 В, трехфазный
LXM28... сервопривод двигатель в 0,4 kW, 220 В, однофазный
LXM28... сервопривод двигатель в 0,4 kW, 220 В, трехфазный
LXM28... сервопривод двигатель в 0,4 kW, 110 В, однофазный
конец вала
С шпоночным пазом
диаметр вала
14 mm
Длина вала
30 mm
ширина ключа
5 mm
тип обратной связи
20 бит однообортный датчик
тормоз
С
пусковой момент при заторможенном роторе
1,3 Н·м встроенный
Способ монтажа
Азиатский стандартный фланец
размер фланца двигателя
60 mm
Электрическое соединение
Свободное
постоянный момент
0,58 Н·м/А в 20 °C
константа противо-ЭДС
35 В на 1000 об/мин в 20 °C
кол-во полюсов двигателя
4,0
инерция ротора
0,28 кг·см²
активное сопротивление статора
5,2 Ом в 20 °C
индуктивность статора
12,0 мГн в 20 °C
постоянная времени статора
2,31 ms в 20 °C
максимальная радиальная сила Fr
200 N в 3000 точка
максимальная осевая сила Fa
70 Н
мощность втягивания тормоза
11,2 W
Тип охлаждения
Естественная конвекция
длина
165 mm
кол-во выхлопных труб двигателя:
2
диаметр центрирующего кольца
50 mm
глубина центрирующего кольца
5,5 mm
Количество монтажных отверстий
4
диаметр монтажных отверстий
5,5 mm
диаметр окружности монтажных отверстий
70 mm
расстояние между буртиком вала и фланцем
5,5 mm
Вес нетто
2 kg
определение параметров
BCH2
число фаз сети
1

0,044 °
temperature copper hot
135 °C
temperature magnet hot
100 °C
temperature magnet rt
20 °C
Условия эксплуатации
Степень защиты IP
IP50 IM V3
IP65 IM B5, IM V1
Рабочая температура окружающей среды
0…40 °C
Тип упаковки
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
12,000 cm
Package 1 Width
14,700 cm
Package 1 Length
27,000 cm
Package 1 Weight
2,218 kg
Unit Type of Package 2
S02
Number of Units in Package 2
2
Package 2 Height
15,000 cm
Package 2 Width
30,000 cm
Package 2 Length
40,000 cm
Package 2 Weight
4,773 kg
