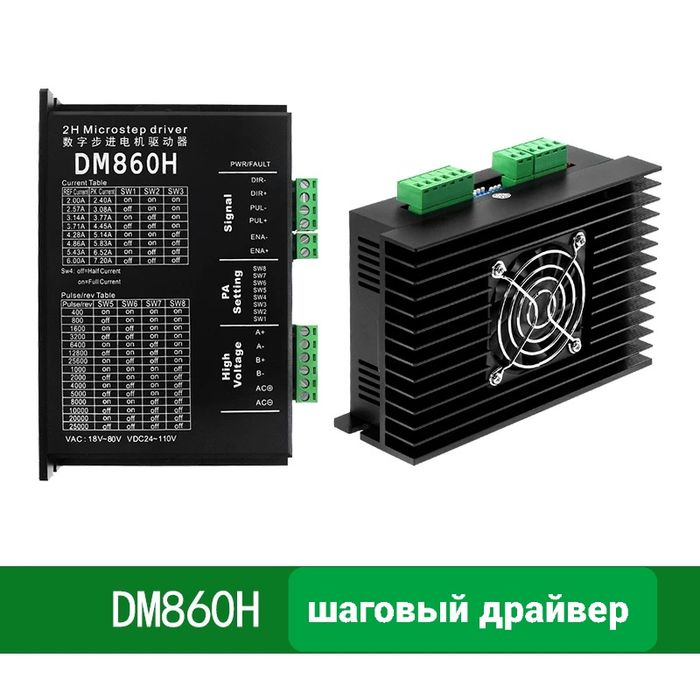

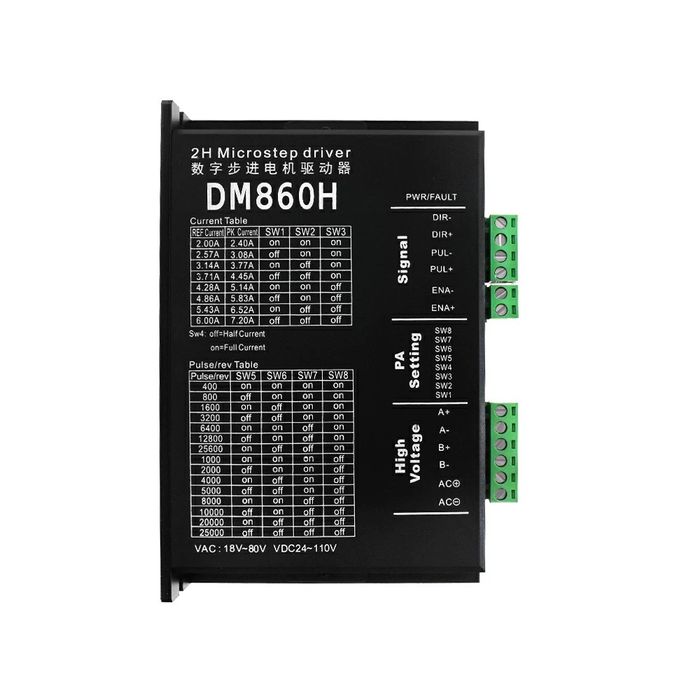

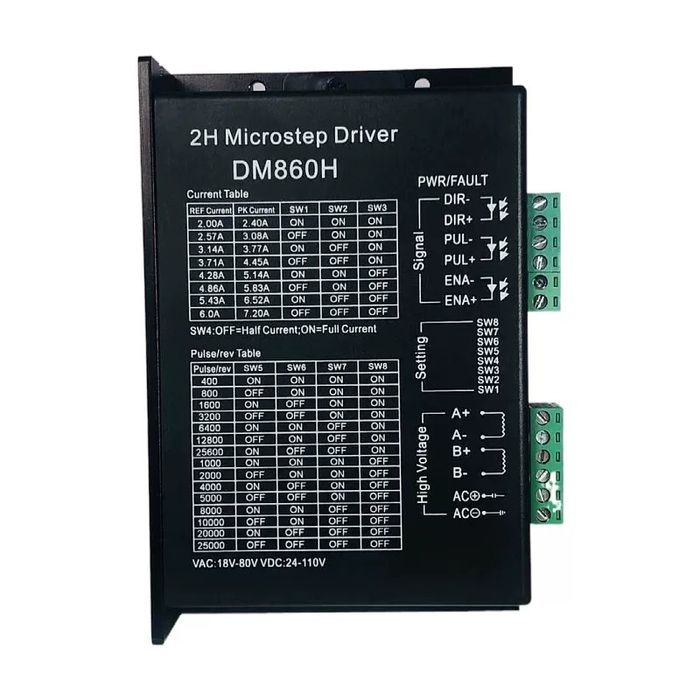

Драйвер DM860H для двухфазных гибридных шаговых двигателей, с напряжением питания от 24 В до 110 В.

В наличии.

Драйвер предназначен для управления 2-фазными шаговыми четырехпроводными двигателями от Nema17 до Nema43 и током до 7.2 А.

Цифровая схема управления, которая позволяет крутить шаговый двигатель с параметрами, приближенными к сервоприводам, практически без шума и вибрации.
Активное охлаждения драйвера позволяем использовать его длительное время при высоких нагрузках без потери производительности и ошибок.
Драйвер имеет защиту от повышенного и пониженного напряжения и защиту фаз от короткого замыкания.
Функция автоматической настройки параметров включения.
Момент шагового двигателя связан со скоростью вращения, но не связан с шагом.
Высокая скорость запуска.
С помощью этого драйвера Вы легко можете добиться повышенного момента на высоких оборотах двигателя и более высокой точности позиционирования по сравнению с другими драйверами двухфазных шаговых двигателей.
Драйвер DM860H широко используется в средних и больших станках с ЧПУ, таких как фрезерные, швейные, упаковочные станки и многих других.
Характеристики:

Напряжение питания: АС 18 - 80 Вольт, DС 24 - 110 Вольт
Максимальный выходной ток: 7.2 А
Для двигателей: Nema 23/34 Stepper Мотор (фланец 57/86 мм)
Управление: STEP/DIR
Микрошаг: до 1/512
Частота сигнала: 200 кГц
Размеры: 150 x 97.5 x 53 мм
Вес: 750 гр.

Ток 7.2 А является максимальным кратковременным, рабочий ток не должен превышать 6 А.

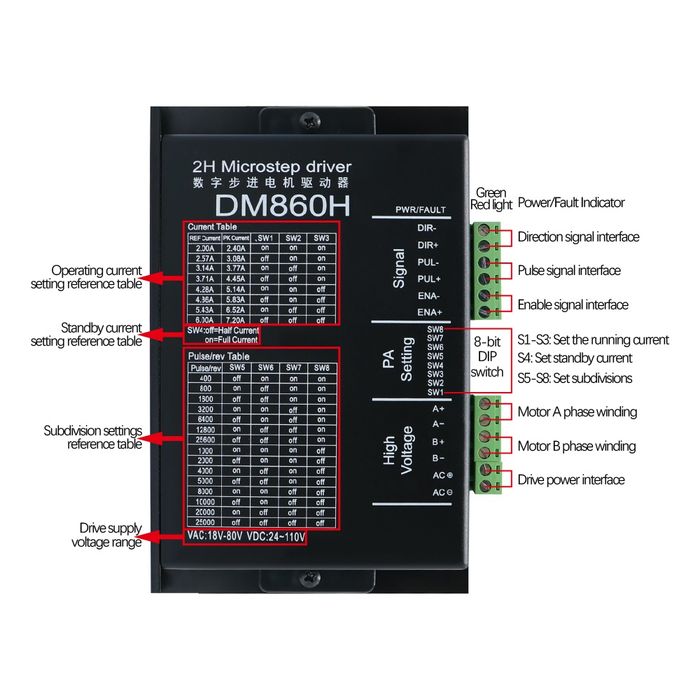

Драйвер имеет следующие выводы:

VCC — подключение внешнего источника для питания ШД;
GND —подключение Земли;
A+ — подключение + первой обмотки ШД;
A- — подключение - первой обмотки ШД;
B+ — подключение + второй обмотки ШД;
B- — подключение - второй обмотки ШД;
PUL+ — вход сигнала STEP
PUL- — выход сигнала STEP
DIR+ — вход сигнала DIR
DIR- — выход сигнала DIR
ENA+ — вход сигнала ENABLE
ENA- — выход сигнала ENABLE
