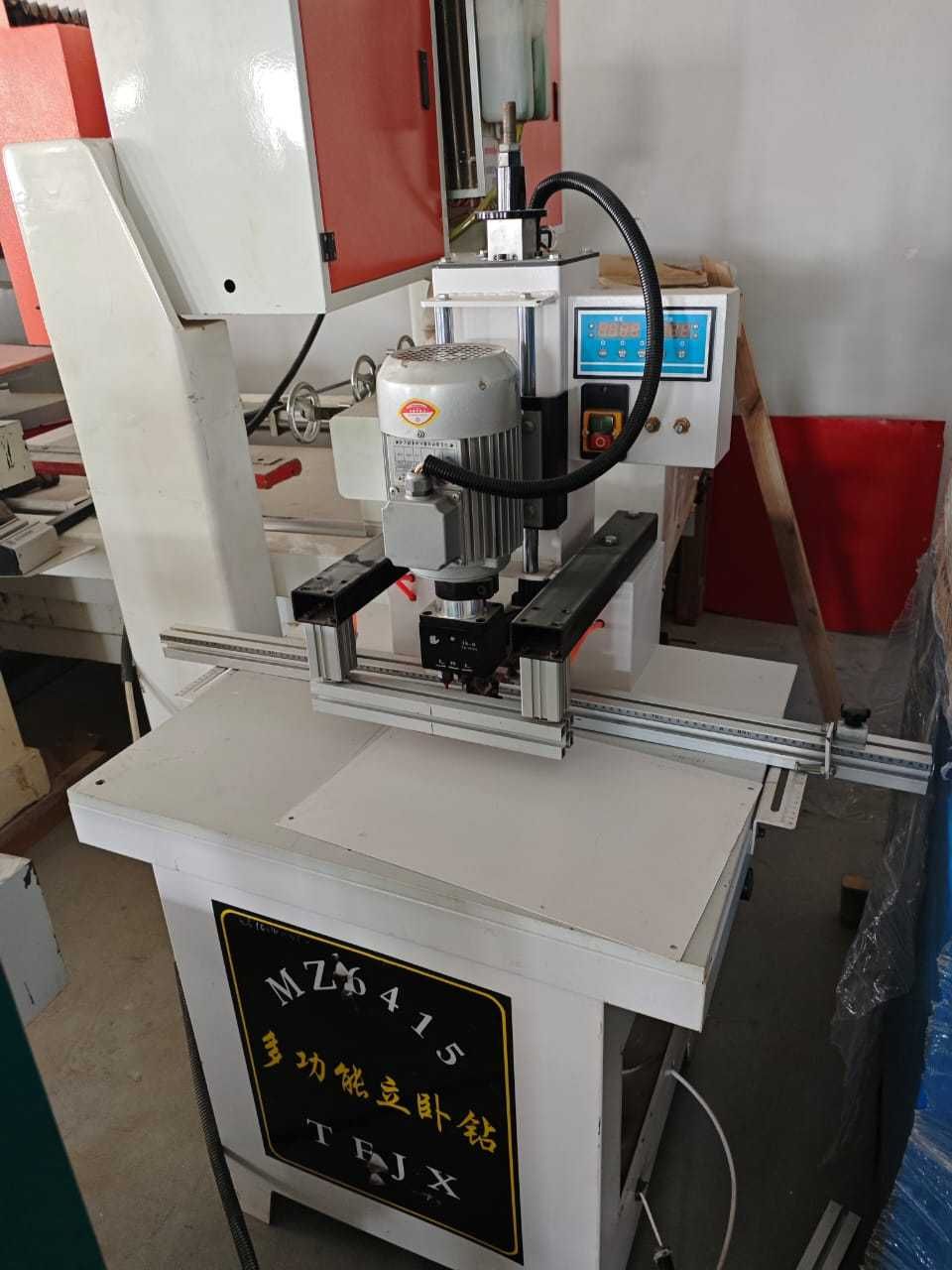

Предназначен для сверления отверстий в мебельных деталях.сверлильно-присадочный станок спроектирован для оптимизации сверления под петли и эксцентриковые стяжки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество сверлильных групп, шт: 2
Максимальный диаметр сверления, мм: 35
Максимальная глубина сверления, мм: 80
Частота оборотов шпинделя, об/мин: 2800
Мощность электродвигателей, кВт: 1,5
Давление воздуха, МПа: 0,6-0,8
Вес, кг: 210 кг

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

СВЕРЛЕНИЕ

Сверление осуществляется как в торец, так и в пласть заготовки

БОКОВЫЕ УПОРЫ

Обеспечивают легкую и точную установку требуемого размера

НАДЕЖНАЯ ФИКСАЦИЯ ДЕТАЛИ

Любого размера одной горизонтальной прижимной металлической планкой

РЕГУЛИРОВКА ПО ГЛУБИНЕ СВЕРЛЕНИЯ

Регулировка по глубине сверления горизонтальных отверстий осуществляется путем позиционирования линейки фиксирующим болтом на боковых упорах.

СВЕРЛИЛЬНЫЙ ЦИКЛ

Сверлильный цикл осуществляется в автоматическом режиме нажатием и отпусканием педали.

РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ

Регулировка глубины сверления (горизонтального и вертикального шпинделя) посредством маховика и механического цифрового индикатора

БЛОК ПОДГОТОВКИ ВОЗДУХА

Создает минимальные потери давления. Легкая замена фильтрующего элемента. Автоматический отвод конденсата. Стабильная работа всей системы и узлов станка, предохранение элементов системы от закисания.

СВЕРЛЕНИЕ ПО ВЕРТИКАЛИ
станок б.у
Сверление по вертикали происходит сверлильной группой с цанговыми зажимами, установкой сверла в патрон и протяжкой винтами шестигранниками

СВЕРЛЕНИЕ ПО ГОРИЗОНТАЛИ

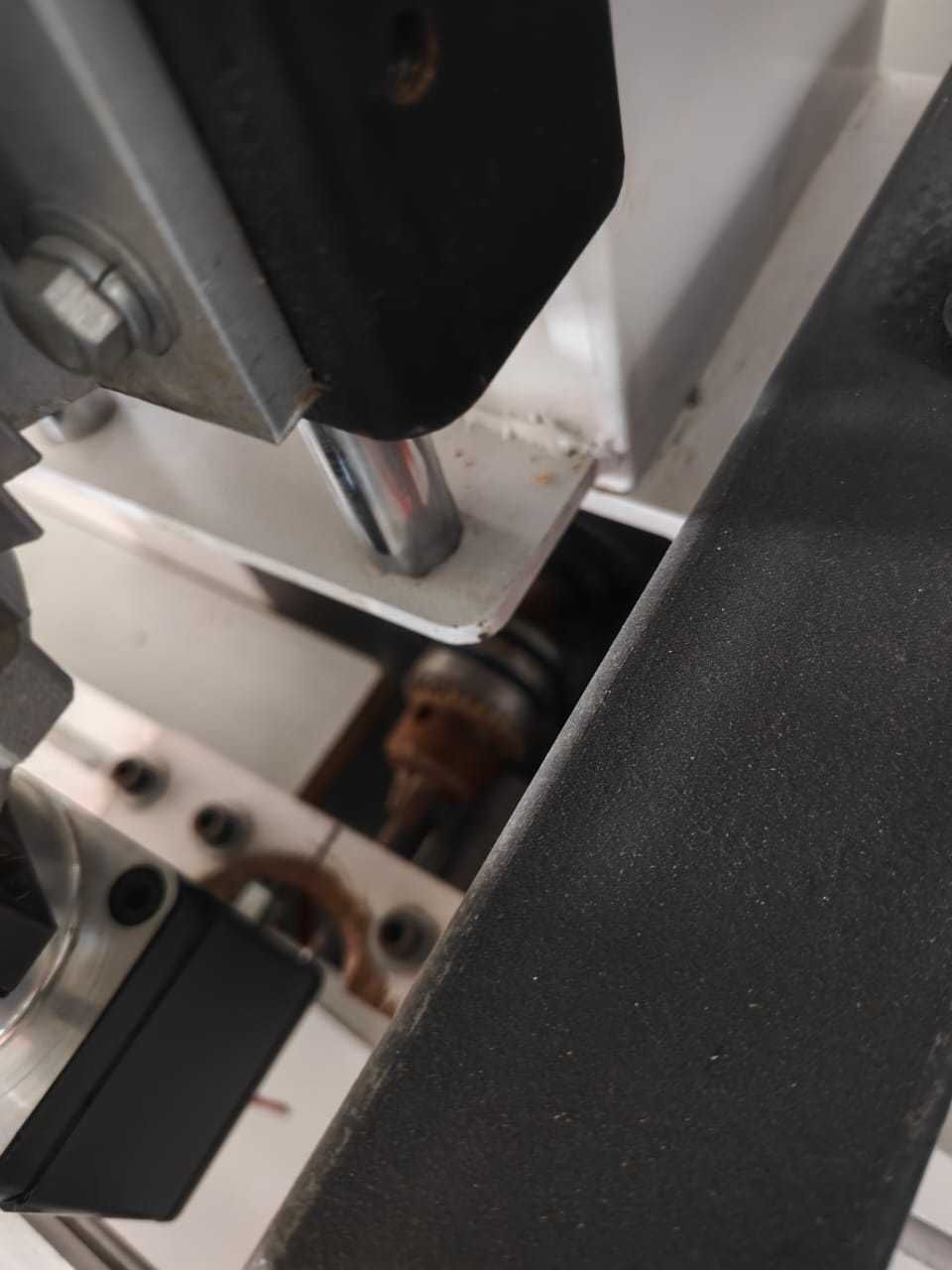

Сверление по горизонтали происходит путем установки сверла в кулачковый патрон и протяжкой спецключом

РЕГУЛИРОВКА ВЫСОТЫ ГОРИЗОНТАЛЬНОГО СВЕРЛЕНИЯ

Регулировка высоты горизонтального сверления осуществляется посредством механического маховика расположенного в нижней части перемещающего устройства.
