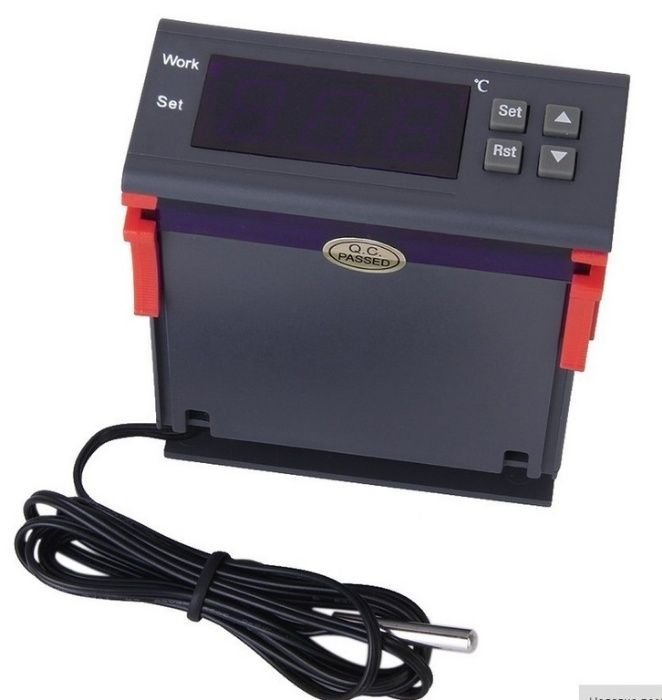

Датчик температуры подключается к клеммам, обозначенным «5,6», питание подключается к клеммам «3,4», нагрузка - к «1,2». Кнопка «Rst» - выключатель питания.
Для установки температуры нажмите кнопку «Set». ». С помощью кнопок, отмеченных «стрелочками», установите необходимую температуру. Для изменения режимов работы терморегулятора нажмите кнопку «Set» и удерживайте ее более 3 сек. На индикаторе появится надпись «HC». Чтобы изменить режим работы с нагревателя на охладитель или обратно, повторно коротко нажмите нажмите «Set», и затем кнопками «стрелочка» измените режим.
Для перехода к другому режиму после появления надписи «НС» необходимо нажать кнопку «стрелка вниз».
HC — режим «Нагрев» или «Охлаждение»
AT – установка времени (в мин.) через которое реле отключиться, если 0 – режим отключенCA — коррекция температуры в пределах ±10°C
PU — время задержки срабатывания от 0 до 90 мин.
HS — ограничение максимальной границы температурного диапазона
LS — ограничение минимальной границы температурного диапазона
d — гистерезис от 0,1 до 30°
Технические характеристики:
Рабочее напряжение: АС 90/250В, 50/60Гц
Нагрузка: 220В 10A
Диапазон измерения:-50 до 110 °C
Точность измерения: 0.3 °C
Рабочая температура: -20 до 70 °C
Габаритные размеры – 75 х 35 х 85
