Термостат — это управляющее устройство для поддержания определённой температуры с заданной точностью. Может быть полезен в различных системах автоматизации (холодильник, теплица, подогрев труб, бойлер, вентиляция, авто и т.д).

Описание

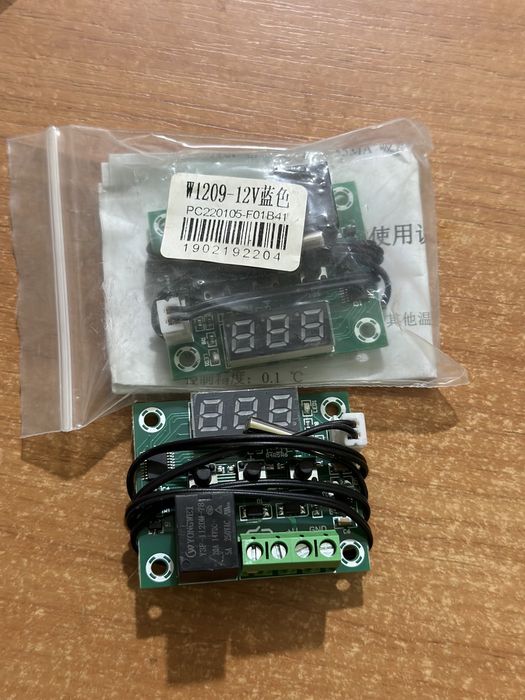

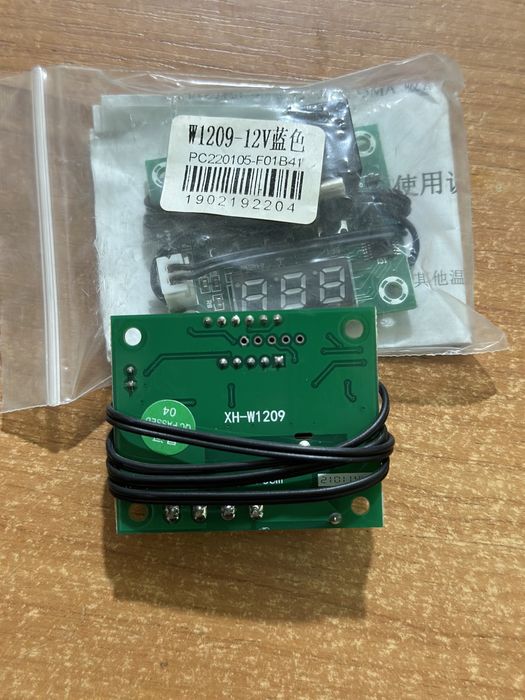

Электронный термостат W1209 (12 В) — это программируемый модуль, позволяющий замыкать или размыкать установленное на плате реле в зависимости от достижения заданной температуры. Замер температуры происходит с помощью герметичного датчика на кабеле.



Основным назначением данного устройства является управление охлаждающими или нагревающими элементами (не входят в комплектацию данного товара), которые включаются при достижении заданной температуры и отключаются при понижании темперауры на опрделенное значение (гистерезис). Таким образом может производиться контроль температуры.

Настройка модуля происходит с помощью 3-разрядного индикатора и трех тактовых кнопок: SET, + и –. После подачи питания на индикаторе по умолчанию отображается текущая температура, измеряемая выносным датчиком.

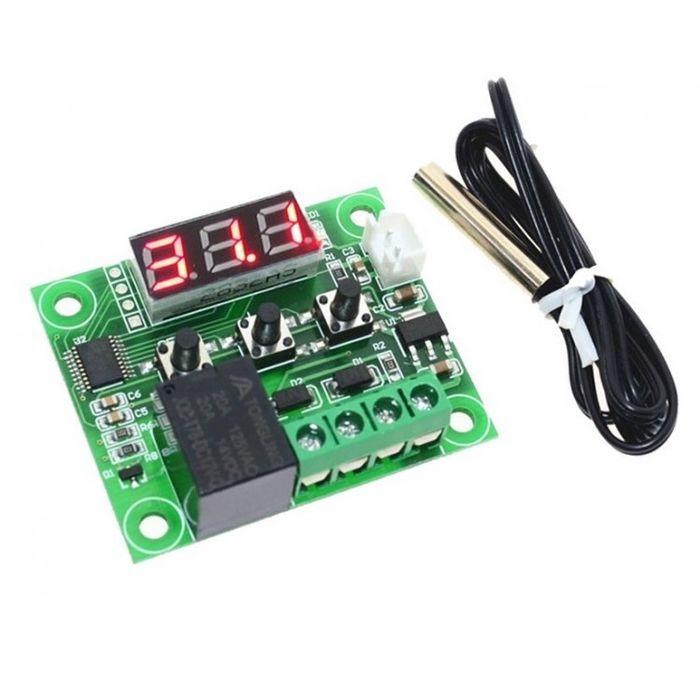

Программируемый терморегулятор предназначен для контроля температуры в диапазоне от -50°C до +110°C. Он может работать в паре с нагревателем или охладителем. Программируемый терморегулятор оснащен трехразрядным LED дисплеем, светодиодным индикатором включения реле, тремя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами «K0/K1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На LED дисплее отображается текущая измеряемая температура.
Спецификация:
Диапазон регулирования температуры: -50°C … +120 °C
Точность регулирования температуры: 0,1°C
Гистерезис: 0,1 … 30 °C
Напряжение питания: 12VDC
Датчик: Герметичный NTC 10K 0.5%
Длина кабеля 0,3м
Максимальный ток нагрузки: 5A/220VAC; 15A/14VDC
Подготовка к работе:
Подключите источник питания 12V постоянного напряжения к контактам «+12V» (плюс 12V) и «GND» (минус 12V).
Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение))
После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.
