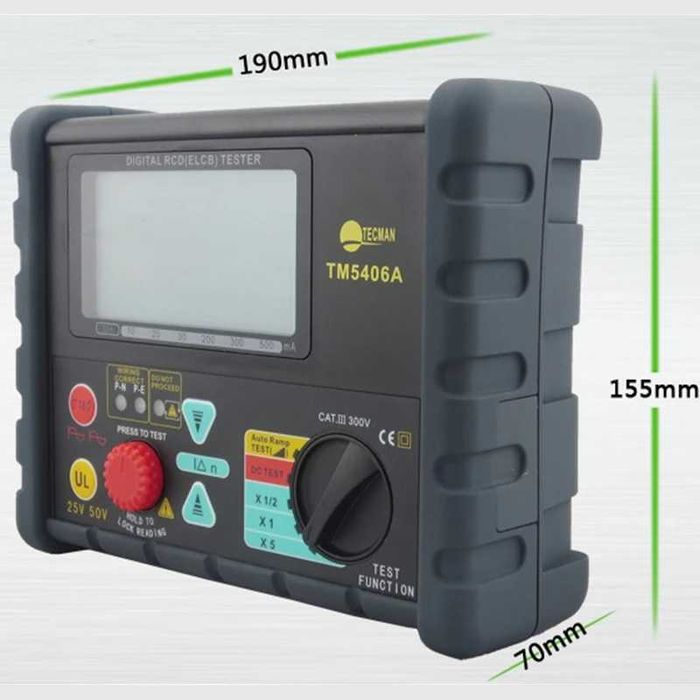

Цифровой тестер TM5406A от компании Tekman - специализированный измерительный прибор, предназначенный для проверки устройств защитного отключения (УЗО), также известных как RCD или ELCB.
Цифровой тестер защиты от утечки тока TM5406A
Настройки состояния неисправности Номинальный рабочий ток Время действия
X1/2 10 мА/20 мА/30 мА/100 мА/300 мА/500 мА 1000 мс
X1 10 мА/20 мА/30 мА/100 мА/300 мА/500 мА 1000 мс
X2 10 мА/20 мА/30 мА/100 мА/300 мА 1000 мс
X5 10 мА/20 мА/30 мА/100 мА 200 мс
Измерение УЗО АВТОРАМП 10 мА/20 мА/30 мА/100 мА/300 мА/500 мА 300 мс
Точность текущего действия от 2% до 8%
Точность времени выполнения операции ± (0,6% от нормы ± 4 от нормы)
Разрешение по времени выполнения действия 1 мС
Рабочее напряжение (частота) 230 В (50 Гц) ± 10% ~ 15%, (195 ~ 253 В) 50 Гц
Выдерживаемое напряжение 3700 В / 1 минута
3. Особенности:
Максимальное количество отображаемых цифр 1000
Источник питания Переменный ток 220 В, подключаемый напрямую.
выбор фазы 0°/180° Переключатель фазового угла позволяет быстро проверить согласованность показаний.
Значение UL 25/50
Функция обнаружения проводки 3 светодиодных индикатора состояния линии
Сообщения о перенапряжении
функция проверки постоянного тока Испытание пульсирующим постоянным напряжением
Защита от перегрева

Назначение и функции:
• Проверка срабатывания УЗО: Прибор измеряет время и ток отключения защитных устройств, чтобы убедиться, что они работают корректно и защищают людей от поражения электрическим током и возгораний.
• Выбор тестового тока: На панели прибора видны настройки тока: 10************** 300, 500 мА.
• Режимы измерения:
o \(\times 1/2\): Проверка на отсутствие ложного срабатывания при половине номинального тока.
o \(\times 1\): Обычный тест на срабатывание при номинальном токе.
o \(\times 5\): Быстрый тест при пятикратном токе.
o Auto Ramp: Автоматическое плавное увеличение тока до момента срабатывания.
• Проверка фазы: Переключатель \(0^\circ / 180^\circ\) позволяет тестировать УЗО на разных полуволнах синусоиды.

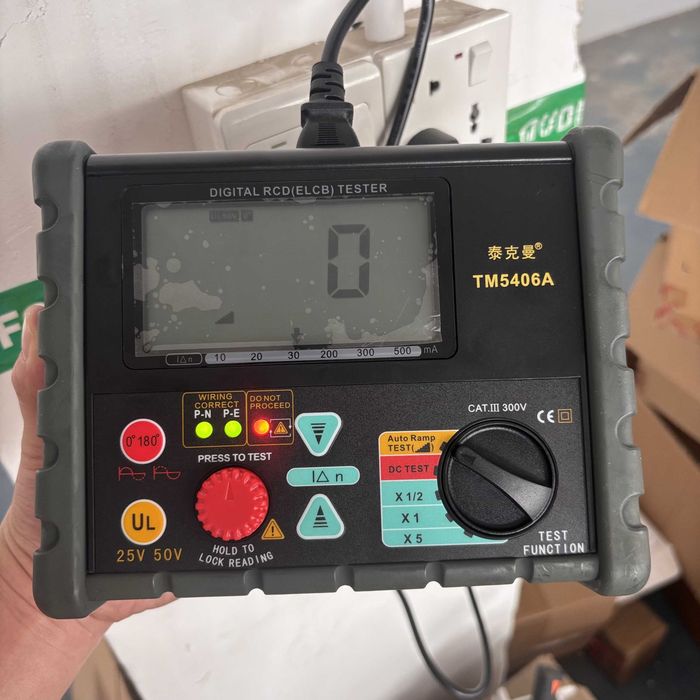

• Индикация проводки: Светодиоды Wiring Correct показывают правильность подключения фазы (P), нейтрали (N) и заземления (E) в розетке.

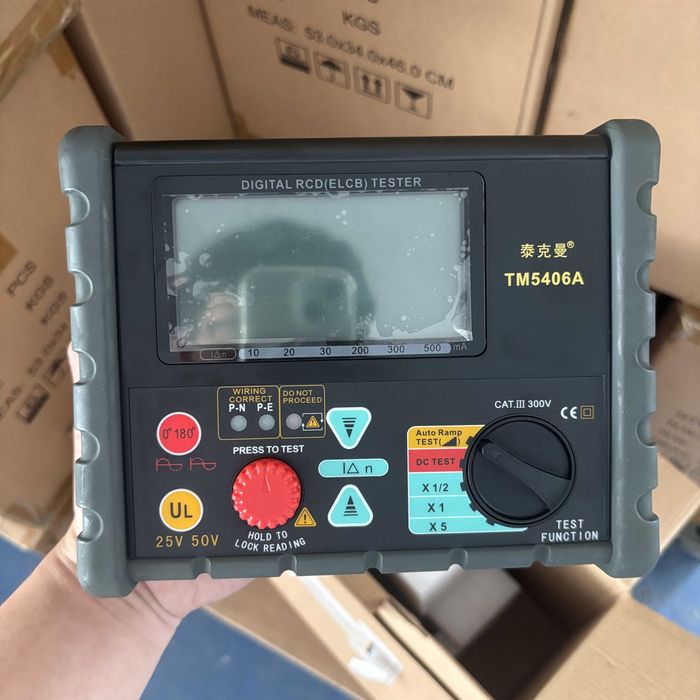

Ключевые элементы управления:
• Кнопка PRESS TO TEST: Запуск цикла измерения. Кнопку можно зафиксировать для длительных тестов (Hold to Lock).
• Кнопка UL (25V / 50V): Настройка предельного напряжения прикосновения.
• Дисплей: Отображает время срабатывания в миллисекундах (ms) или ток утечки.
• Категория защиты: CAT.III 300V, что допускает использование в стационарных электроустановках внутри зданий.

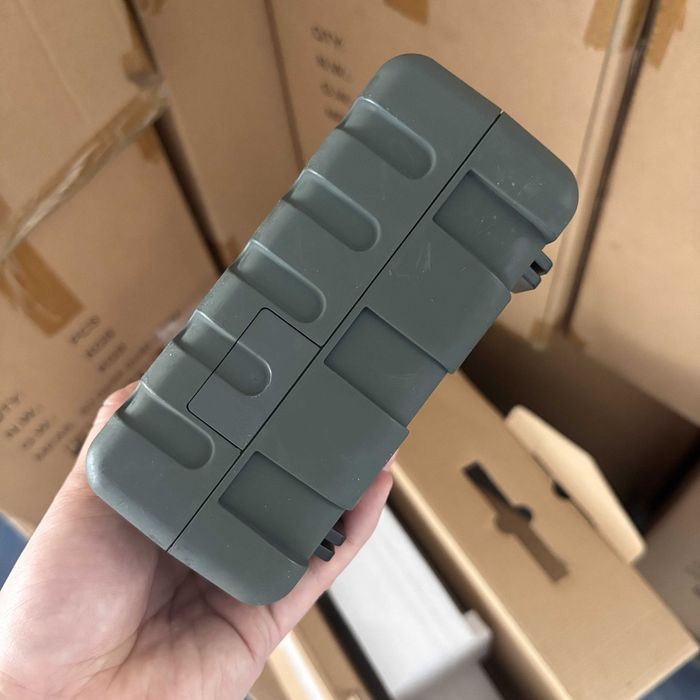

Бампер пластикового корпуса с прорезиненными вставками. Эти вставки имеют некоторую липкость(убирается протиранием спиртом), это учтено в цене.
