Назначение
Токарно-винторезные станки серии KY предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.

Область применения
Токарно-винторезные станки серии КY на сегодняшний день являются одним из лидеров в данном сегменте. Широкий диапазон частот вращения шпинделя и подач позволяют полностью использовать возможности современных твердосплавных и быстрорежущих инструментов при обработке различных металлов.

Станки применяются в различных отраслях промышленности, в таких как автомобилестроение, машиностроение, в ремонтных цеха, механических цехах, в учебных заведениях. Станки позволяют выполнять операции точения, сверления, растачивания и др. с высокой точностью и производительностью в условиях единичного и средне- и мелкосерийного производства.

Автомобильная промышленность

Технические характеристики:
Шпиндель:
Диаметр отверстия шпинделя, мм - 82
Частота вращения, об/мин - 10-1600
Фланец шпинделя - D8 Camlock (DIN 55029, ISO 702/11)
Общие характеристики:
Диаметр обработки над станиной, мм - 500
Диаметр обработки над суппортом, мм - 300
Длина выемки (ГАП), мм - 240
Макс. диаметр обработки в выемке станин, мм - 710

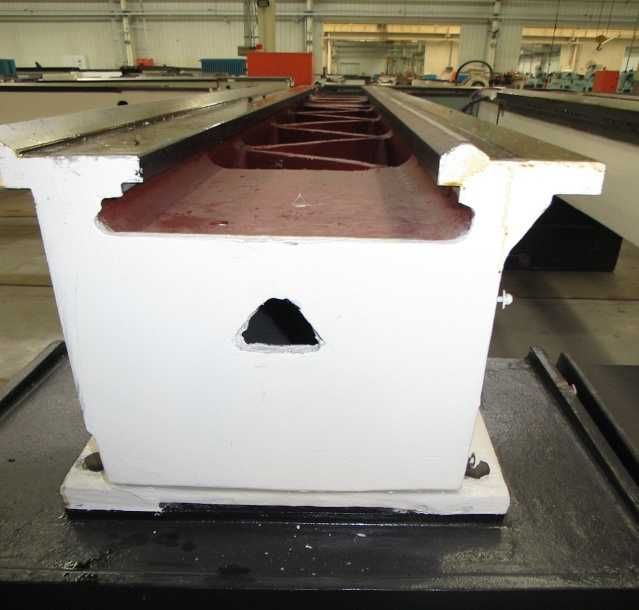

Ширина станины, мм - 390
Расстояние между центрами, мм - 1000
Размер державки резца, мм - 25 х 25

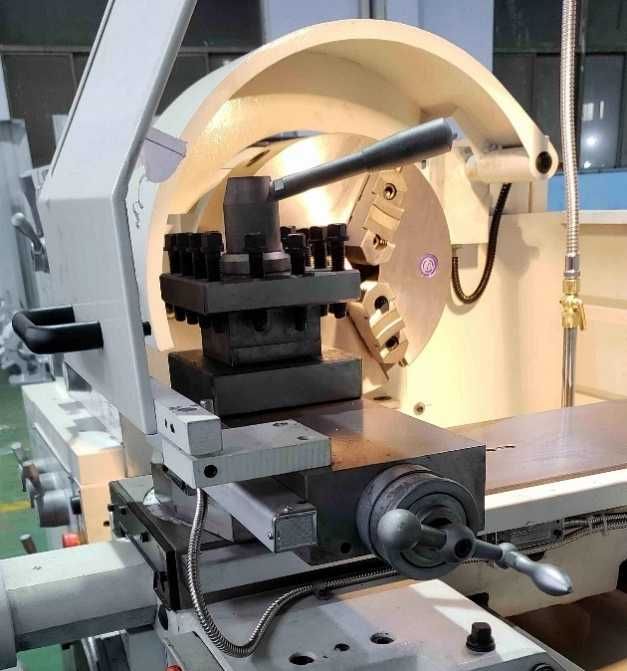

Угол поворота резцедержателя, ° - ± 90

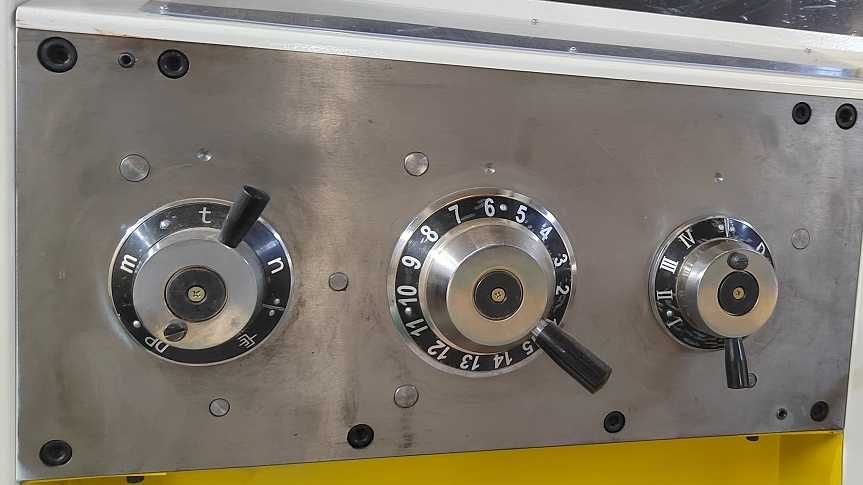

Пределы шагов метрических резьб, мм - 0,5-224
Пределы шагов дюймовых резьб, ниток/дюйм - 71-1/8
Пределы шагов модульных резьб, модуль - 0,5-112
Пределы шагов питчевых резьб, питч - 56-1/4
Скорость подачи по оси Х, мм/об - 0,028-6,43
Скорость подачи по оси Z, мм/об - 0,012-2,73
Конус шпинделя - М6
Мощность электродвигателя главного привода, кВт - 7,5

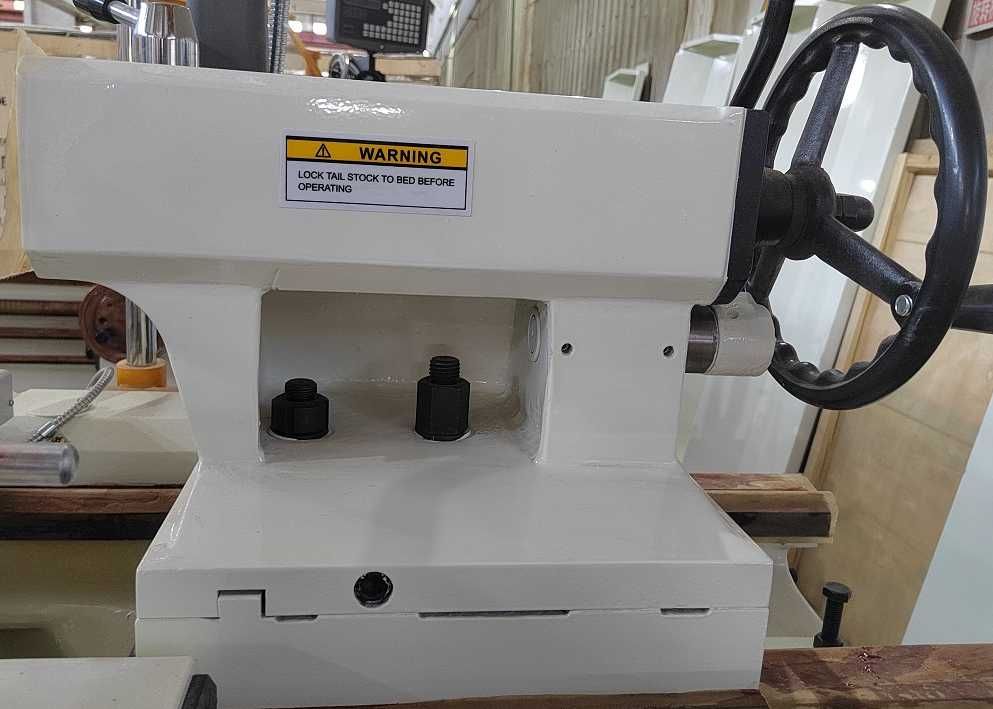

Диаметр пиноли задней бабки, мм - 75
Мощность СОЖ, кВт - 0,09
Ход пиноли задней бабки, мм - 150
Конус пиноли задней бабки - Морзе No.05

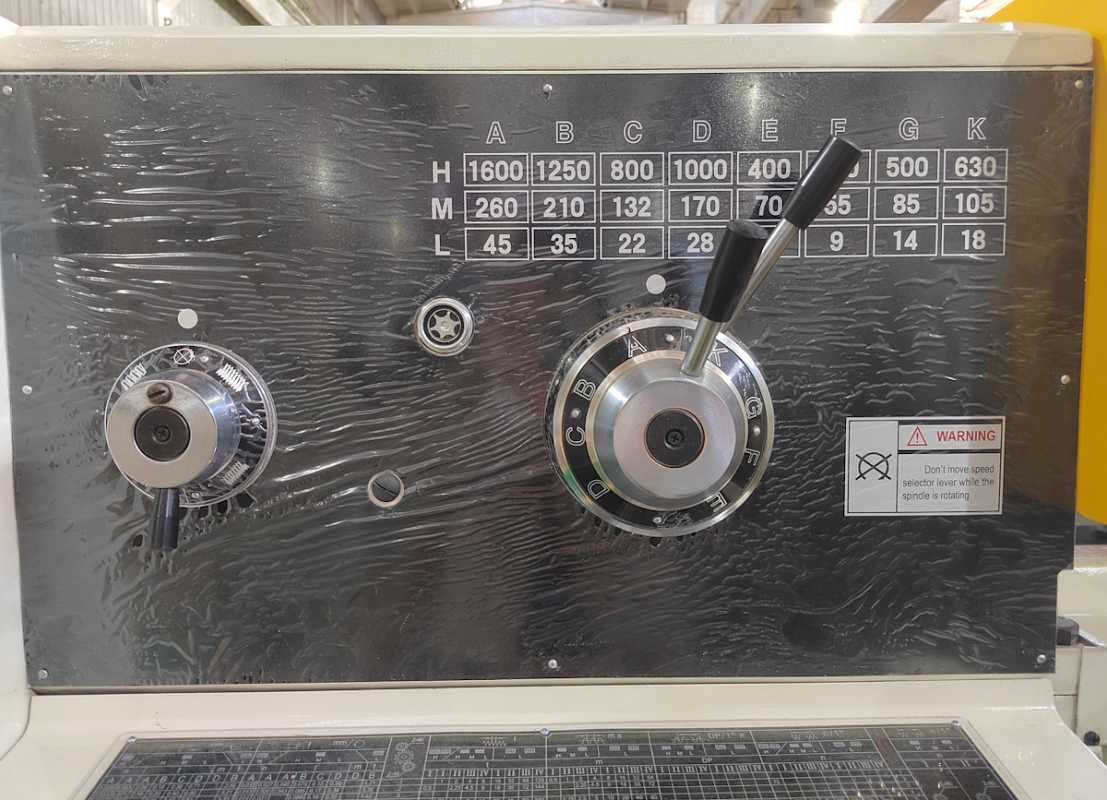

Количество скоростей шпинделя - 24
Диаметр и шаг ходового винта, мм - 40х12
Напряжение, В - 380
Частота тока, Гц - 50

Габариты:
Длина, мм - 2500
Ширина, мм - 1150
Высота, мм - 1300
Вес, кг - 2100
