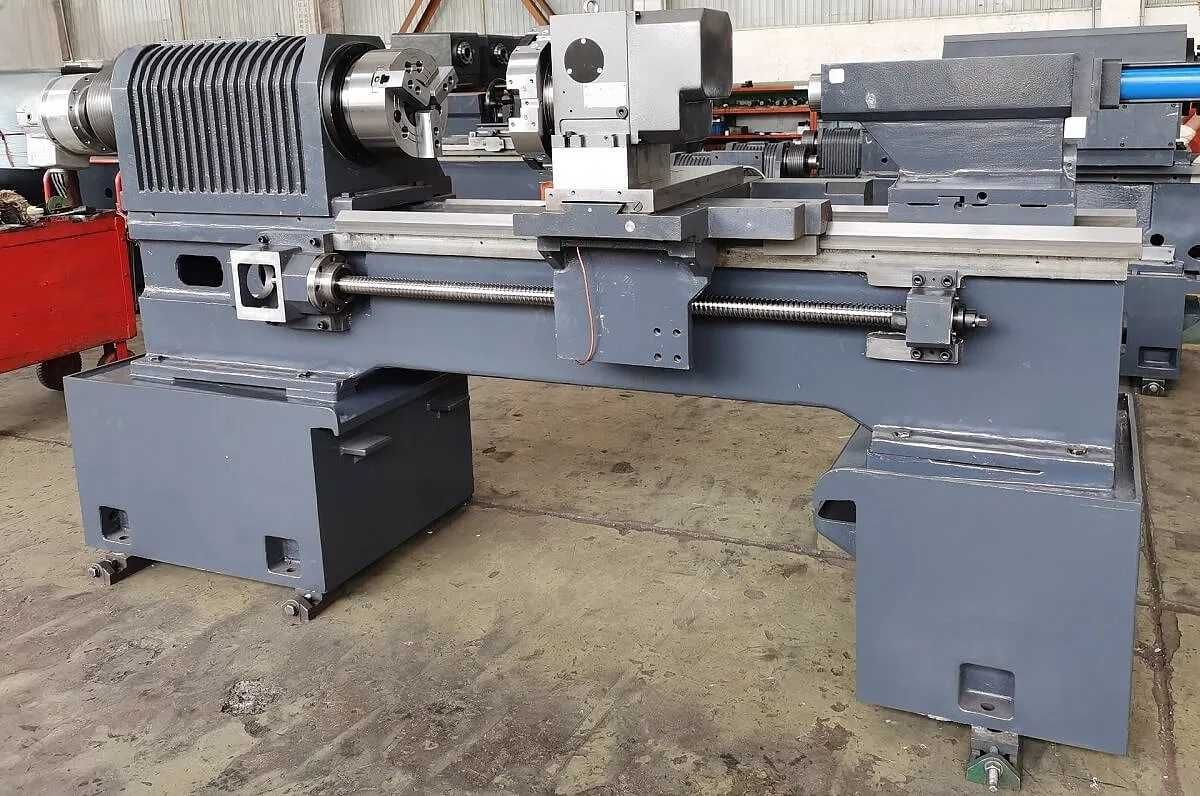

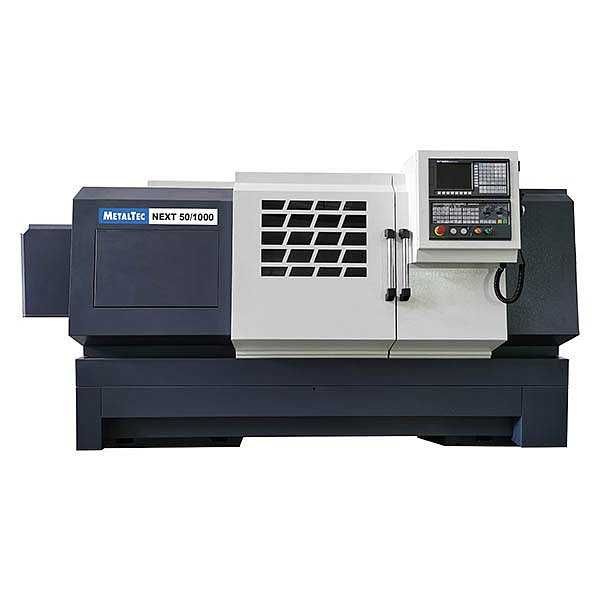

Токарный станок с ЧПУ MetalTec NEXT 50/1000

Габариты обрабатываемых деталей
Расстояние между центрами, мм
1000
Макс. расстояние над станиной, мм
500
Макс. диаметр над станиной, мм
390
Макс. диаметр над суппортом, мм
290
Шпиндель
Макс. обороты, об/мин
35 - 2000
Отверстие шпинделя, мм
82 (65 мм после гидравлического патрона)
Торец шпинделя
A2-8
Диаметр патрона, мм
250
Перемещение суппорта
Ход по оси Х, мм
290
Ход по оси Z, мм
920
Обрабатываемая заготовка (вал), мм
770
X / Z ускоренное перемещение, м/мин
6 / 12
Инструментальный резцедержатель
Тип
электрический 8-ми позиционный резцедержатель
Количество инструмента, шт.
8
Прямоугольный блок, мм
25 x 25 (3 шт.)
Блок для расточного инструмента, мм
Ø 25 (3 шт.)
Задняя бабка
Привод пиноли
гидравлический
Макс. перемещение, мм
150
Конус
MT5
Двигатель
Мощность двигателя, кВт
11 / 15
Номинальный / макс. выходной крутящий момент шпинделя
133 / 181
Насос СОЖ, Вт
125
Параметры точности
Точность обработки
IT6
Округлость обрабатываемой детали, мм
0,005 / 0,004
Цилиндрическая степень обработки заготовки, мм
0,03 (0,024) / 300
Плоскостность обрабатываемой заготовки, мм
0,025 (0,020) / Ø300
Шероховатость поверхности обрабатываемых деталей, мм
Ra1.6μm
Точность позиционирования по оси X, мм
0,032 / 0,031
Точность позиционирования по оси Z, мм
0,045 / 0,032
Повторяемость по оси X, мм
0,009 / 0,008
Повторяемость по оси Z, мм
0,014 / 0,013
Габаритные размеры
Длина, мм
3300
Ширина, мм
1600
Высота, мм
1700
Вес, кг
2400
Габаритные размеры в упаковке
Длина, мм
3500
Ширина, мм
1850
Высота, мм
2100
Вес, кг
2700
