Многоступенчатый нормальновсасывающий горизонтальный высоконапорный центробежный насос блочного типа с горизонтальным всасывающим и вертикальным напорным патрубком.
Данный насос имеет компактную конструкцию и оснащен сквозным насосным валом электродвигателя и не зависящим от направления вращения скользящим торцовым уплотнением.
Насос подходит для водоснабжения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в моечных установках, в системах орошения.
Особенности/преимущества продукции
Эргономичная, компактная блочная конструкция
Все детали гидравлической части, соприкасающиеся с перекачиваемой жидкостью, такие как секции, рабочие и ведущие колеса, корпус насоса изготовлены из нержавеющей стали
Разрешение к применению в питьевом водоснабжении (ACS, KTW, WRAS) для всех деталей, соприкасающихся с перекачиваемой жидкостью (исполнение EPDM)
Комплект поставки
Многоступенчатый высоконапорный центробежный насос Wilo-Economy MHI
Инструкция по монтажу и эксплуатации
Указания по компоновке
Реле электродвигателя для трехфазного электродвигателя доступно опционально или предоставляется заказчиком
Однофазный электродвигатель оснащен встроенной защитой электродвигателя от перегрева и конденсатором
Описание серии
Тип
Нормальновсасывающий многоступенчатый насос
Применение
Водоснабжение и повышение давления
Применение в промышленности
Контуры циркуляции охлаждающей воды
Моечные и дождевальные установки
Обозначение
Пример: MHI 205-1/E/3-400-50-2-IE3
MHI Многоступенчатый высоконапорный центробежный насос горизонтального исполнения
2 Расход в м3/ч
05 Количество рабочих колес
1 Материал
1 = 1.4301 (AISI 304)
2 = 1.4404 (AISI 316L)
E Вид уплотнения
E = EPDM
V = FKM (витон)
3 1 = 1~ (переменный ток)
3 = 3~ (трехфазный ток)
400 Подсоединяемое напряжение в В
50 Частота в Гц
2 Число полюсов электродвигателя
IE3 Электродвигатель класса IE3
Особенности/преимущества продукции
Трехфазный электродвигатель IE3 IEC (≥ 0,75 кВт)
Все детали, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали 1.4301 (AISI 304) или 1.4404 (AISI 316L)
Эргономичная компактная конструкция
Разрешение к применению в питьевом водоснабжении (ACS, KTW, WRAS) для всех деталей, соприкасающихся с перекачиваемой жидкостью (исполнение EPDM)
Технические характеристики

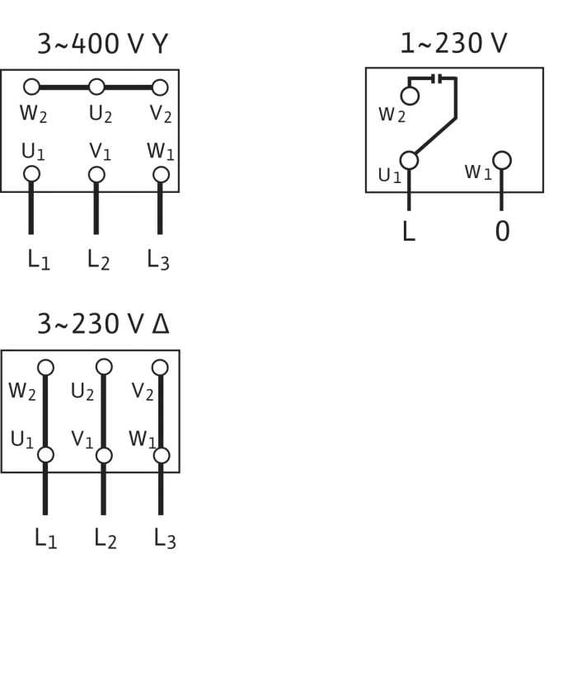

Электроподключение к сети 1~230 В (±10 %), 50 Гц или опционально 220 В (±10 %), 60 Гц
Подключение к сети: 3~230 В (±10 %), 50 Гц (Δ) или опционально 265 В (±10 %), 60 Гц (Δ), 400 В (±10 %), 50 Гц (Y) или опционально 460 В (±10 %), 60 Гц (Y)
Подобный электродвигатель также: 3~220 В (±10 %), 60 Гц (Δ), 380 В (±10 %), 60 Гц (Y);
Температура перекачиваемой жидкости от -15 до +110 °C
Макс. рабочее давление 10 бар
Макс. приточное давление 6 бар
Класс защиты 1~: IPX4; 3~: IP54

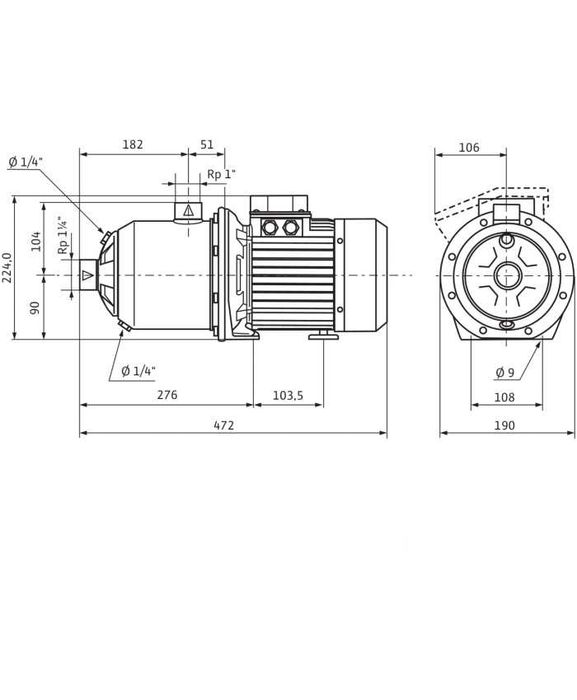

Номинальные диаметры подсоединений в зависимости от типа Rp 1, Rp 1 ¼ или Rp 1 ½
Оснащение/функции
Насос в блочном исполнении, из нерж. стали
Резьбовое соединение
Однофазный или трехфазный электродвигатель
Однофазный электродвигатель оснащен встроенной защитой от перегрева (с автоматическим повторным пуском)
Материалы
Рабочие колеса, секции и корпус насоса из нержавеющей стали 1.*********04
Вал из нержавеющей стали 1.4301 или 1.4404
Уплотнение EPDM (EP 851)/FKM (Viton)
Торцевое уплотнение
вариант EPDM: графит типа В/карбид кремния
вариант FKM: карбид кремния/графит типа В
опора из карбида вольфрама/оксида алюминия
Основание насоса из алюминия
