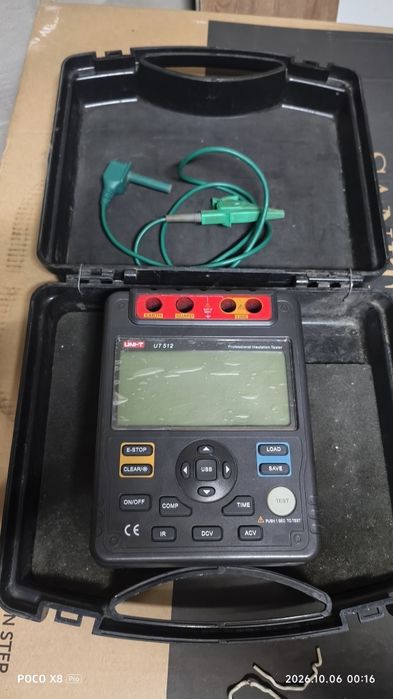

Полное описание и назначение прибора
Основная задача этого прибора — контроль состояния изоляции силовых кабелей, трансформаторов, электродвигателей, распределительных устройств и электропроводок под высоким испытательным напряжением. С его помощью электрики и инженеры определяют дефекты кабельных линий, старение изоляционных материалов и риски короткого замыкания.
Ключевые возможности:
1. Широкий диапазон испытаний: Он может генерировать тестовое постоянное напряжение ступенями: 500 В, 1000 В, 1500 В и 2500 В.
2. Огромный предел измерений: Способен измерять гигантские сопротивления в диапазоне от 0.5 МОм до 100 ГОм.
3. Автоматические коэффициенты: Самостоятельно рассчитывает индекс поляризации (PI) и коэффициент диэлектрического поглощения (DAR). Это критически важные параметры при комплексной диагностике крупных электрических машин.
4. Дополнительные тесты: Помимо сопротивления изоляции, работает как вольтметр и безопасно измеряет постоянное (DC) и переменное (AC) напряжение внешней сети до 600 В.Главные технические характеристики
Параметр Значение / Спецификация
Выходное тестовое напряжение 500 В / 1000 В / 1500 В / 2500 В
Диапазон сопротивления От 0.5 МОм до 100 ГОм (автовыбор диапазона)
Измерение напряжения (AC/DC) От 30 В до 600 В
Экран и индикация Большой ЖК-дисплей (9999 отсчетов) с подсветкой и аналоговой гистограммой
Встроенный таймер Настройка продолжительности замера (до 15 минут)
Память данных Энергонезависимый блок на 18 результатов измерений
Интерфейсы Наличие порта USB для подключения к ПК и выгрузки графиков
Электропитание 8 батареек типа R14 (C) по 1.5 В или адаптер питания 15 В
Вес и габариты 1.8 кг; 202 × 155 × 94 мм
Стандарты безопасности Категория защиты CAT II 600V, двойная изоляция корпуса
