Опционально оснащается простой защитой от опрокидывания кабины (кабина или каркас безопасности) Тип / Простая кабина
Опциональная конфигурация простой кабины защита от опрокидывания (кабина или каркас безопасности) Производитель / Tianjin Tractor Manufacturing Co.
Габаритные размеры всей машины (Д×Ш×В и детали) мм 3510×1540×2430 (верхняя часть кабины)
Минимальная масса опциональной простой кабины кг 1510
Стандартная масса опциональной простой кабины (передняя/задняя) кг 72/60
Удельное давление на грунт гусениц опциональной импровизированной кабины кПа /
Минимальная удельная масса кг/кВт 41,0
Тип шин (передние/задние) / *****************,0-1**************-16/*************16/ 9,5-24
Количество шин для дополнительного оборудования (передние/задние) 2/2Обоснованный минимальный код мощности модели в оценочной единице (л.с.) / 50

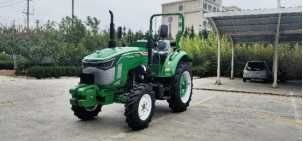

Модель и название машины / TNJ504 колесный трактор
Тип машины / колесный
Тип рамы машины / без рамы
Тип привода / 4WD
Использование машины в целом / Общее использование
Габаритные размеры (Д×Ш×В и детали) мм 3510×1540×2240 (верхняя часть каркаса безопасности)
Колесная база или длина колеи мм 1860
Общая колесная база (передняя/задняя) или колея мм 1040/1150
Колесная база (передняя/задняя) или колея мм 94*********40-1150
Минимальный дорожный просвет и часть мм 325 (нижняя часть переднего ведущего моста)
Расстояние по горизонтали от передней поверхности картера сцепления до осевой линии заднего приводного вала мм 1070
Расстояние от центра отверстия контрвала шестерни коробки передач мм 80,5
Расстояние по горизонтали от центральной линии оси ведущего колеса до центральной линии оси направляющего колеса полноповоротного гусеничного трактора мм /
Минимальная эксплуатационная масса кг 1510
Стандартный противовес (передний/задний) кг 72/60
Удельное давление на грунт гусеницы кПа /
Минимальная эксплуатационная масса кг/кВт 41,0
Количество передач (вперед/назад) / 8/2
Количество главных передач / 4+1
Количество второстепенных передач / 2
Максимальная теоретическая скорость км/ч 30.01
Соединение между двигателем и главным сцеплением / прямое соединение
Тип защиты от опрокидывания (кабина или каркас безопасности) / TE804.46.01

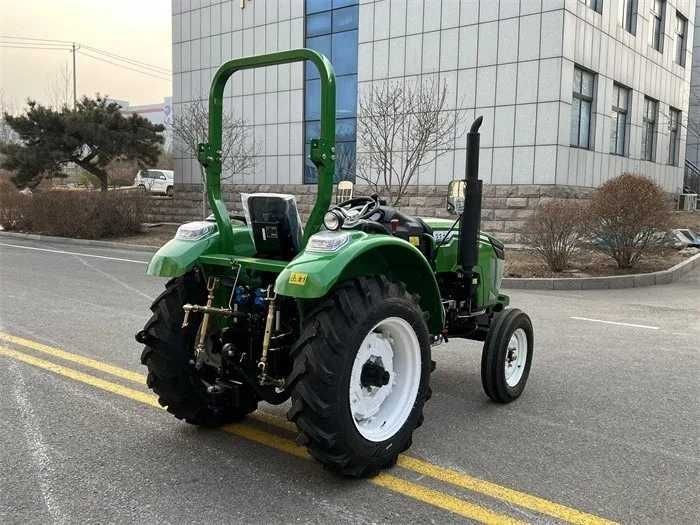

Тип защиты от опрокидывания (кабина или каркас безопасности) / Каркас безопасности
Производитель откидного ограждения (кабины или каркаса безопасности) / Tianjin Tractor Manufacturing Co.
Модель двигателя / 4L28P50
Тип конструкции двигателя / Рядный, с прямым впрыском, с водяным охлаждением, четырехтактный
Производитель двигателя / Shandong Huayuan Laidong Internal Combustion Engine Co.
Способ впуска двигателя / С естественным всасыванием
Количество цилиндров двигателя / 4
Номинальная мощность двигателя кВт 36,8
Номинальная чистая мощность двигателя кВт 36,8
Номинальная частота вращения двигателя об/мин 2400
Способ охлаждения двигателя / водяное охлаждение
Тип воздушного фильтра / K495
Тип воздушного фильтра / Мокрый
Внешние размеры камеры глушения выхлопной трубы (Д×Ш×Т или Д×Л) мм Ø160×580
Масса глушителя выхлопной трубы кг 4,4
Модель сиденья водителя / SMT-CS06-1
Производитель сиденья водителя / Weifang Shumite Machinery Co.
Модель ремня безопасности / DC-1000-006
Производитель ремня безопасности / Changzhou Dongchen Vehicle Parts Co.
Тип рулевой системы / полностью гидравлическая
Рулевой механизм / рулевое колесо
Тип рулевого механизма / рулевое управление передними колесами
Количество коробок передач 2
Тип коробки передач / Механическая плоскость тип композиции
Расположение главной передачи / во 2-й коробке
Режим переключения главной передачи / Механические ступенчатые передачи
Режим переключения вторичных передач / Механические ступенчатые передачи
Тип шин (передние/задние) / *************28
Количество шин (передних/задних) 2/2
Материал гусениц / / /
Ширина гусеничного полотна мм / /
Тип гидравлической подвески / Раздельный тип
Тип подвески / Задняя трехточечная подвеска
Тип подвески / Класс 1
Модель гидравлического насоса для рабочего агрегата / Шестеренчатый насос CBN-E320
Количество групп гидравлических выходов / 2 группы
Давление полного открытия предохранительного клапана рабочего органа / МПа 16±0,5
Количество шлицов выходного вала / 6
Стандартная частота вращения силового выходного вала об/мин 540/720
Опциональная конфигурация простого устройства защиты от опрокидывания кабины (кабина или каркас безопасности) Модель / TE804.45.01
