Агрегат вакуумный двухроторный 2ДВН-500
Вакуум-насосы предназначены для откачки воздуха и газов, неагрессивных к серому чугуну, конструкционной стали и минеральному маслу, и взрывобезопасных в условиях проточной части и зубчатого редуктора. Применяются они только с форвакуумным насосом и являются второй ступенью разрежения.
Применяются в следующих технологических процессах:
• сушка трансформаторов и других устройств;
• пропитывание обмоток, кабеля, древесины и других материалов;
• дистилляция в металлургии при получении цветных металлов, а также химически чистых веществ в химической и фармацевтической промышленности;
• сублимационная сушка продуктов, биологически активных препаратов, вакцин;
• плавка, литье, легирование металлических сплавов;
• спекание мелкозернистых и порошкообразных материалов в порошковой металлургии, при агломерации, коксовании, в производстве огнеупорных изделий.

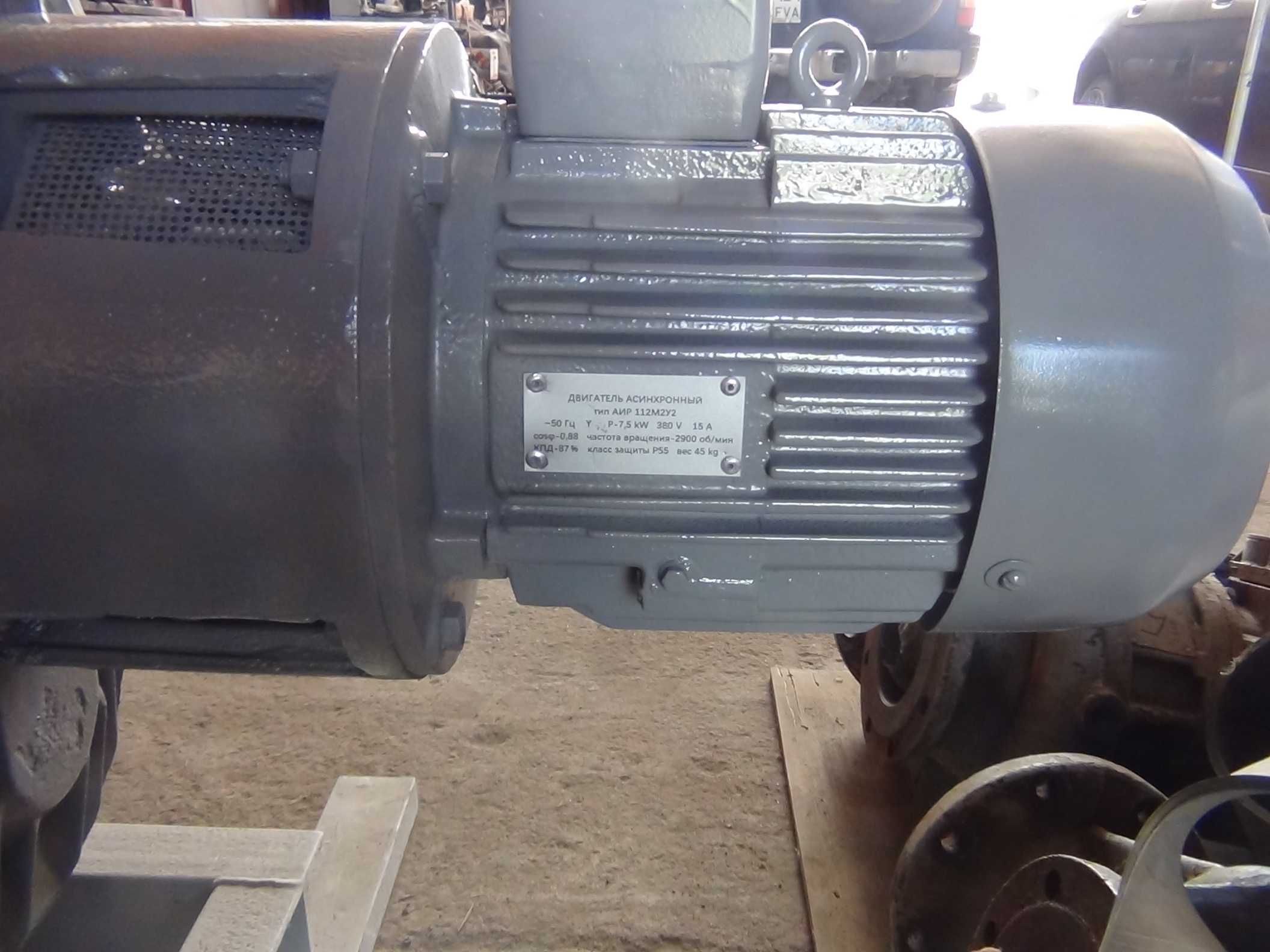

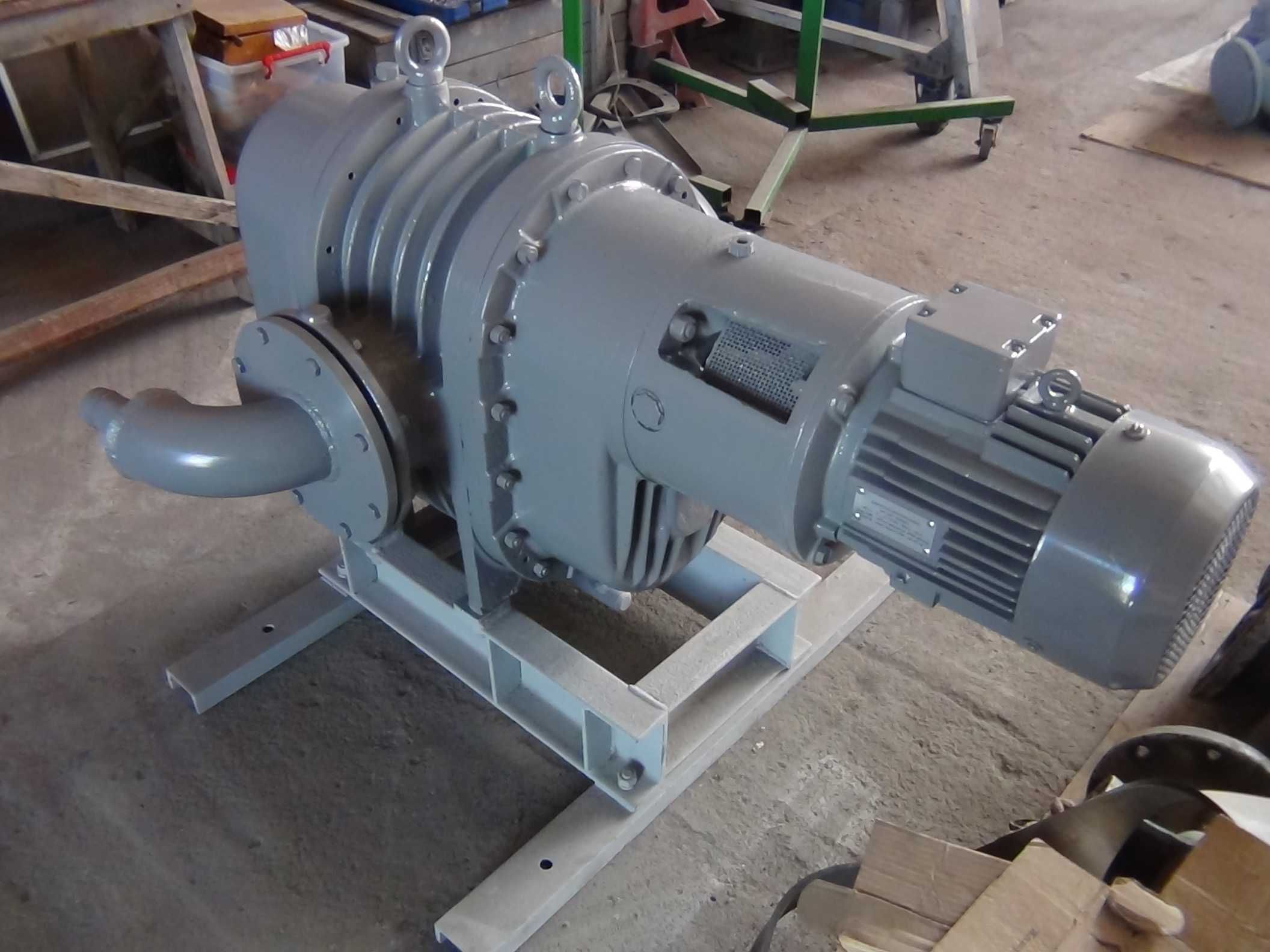

Насос ДВН состоит из собственно насоса, установленного на фундаментной раме, и соединенного с ним посредством упругой пальцевой муфты электродвигателя. Охлаждение насосов 2ДВН-500 — воздушное.

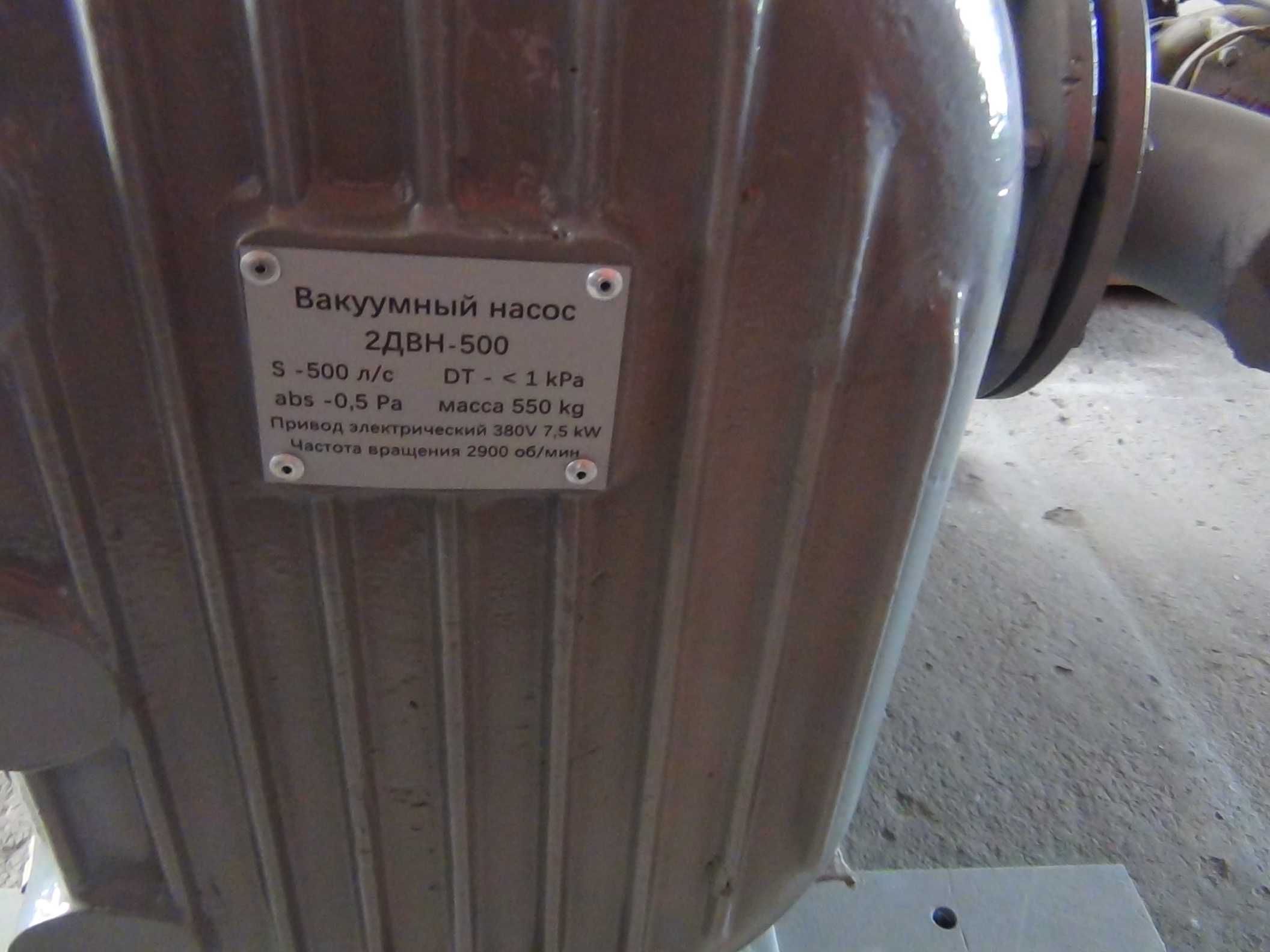

Технические характеристики:
Параметры 2ДВН-500
Быстрота действия, не менее, л/с 500
Перепад давления, не более, кПа 1,0
Давление предельное остаточное полное, Па 0,5
Мощность эл.двигателя, кВт 7,5
Расход охлаждающей воды, л/ч —
Масса, кг 550
Габаритные размеры, мм 1340х600х850
Обозначение рекомендуемого форвакуумного насоса НВЗ-180

Особенности насоса 2ДВН-500: долговечность и надежность в эксплуатации, кроме слежения за уровнем масла, не требует обслуживания, равномерное откачивание газа, в сжимаемом газе отсутствует масло, высокая производительность, высокое быстродействие.
Материалы. Вал выполнен из стали марки 45, остальные части из серого чугуна марки 20 (СЧ20).
Рабочая жидкость. Используемая в работе жидкость чаще всего – вакуумное масло ВМ-1, ВМ-1С, ВМ-4, ВМ-5С, ВМ-5 или ВМ-6.
Назначение. Двухроторные насосы 2ДВН-500 используются при выкачивании паров, газов, а также парогазовых смесей, которые предварительно очищаются от влаги (капельной) и загрязнений (механических). Используются исключительно с форвакуумным насосом в диапазоне давления от 1,3*102 Па до остаточного предельного давления.
