Вольтметр светодиодный цифровой 0,56-дюймовый / 0,36-дюймовый

Вольтметр светодиодный цифровой DC4.50V-30.0V 0,56/0,36-дюймовые представляют собой цифровой вольтметр, который предназначен для измерения напряжения постоянного тока электрической цепи.
Данное устройство можно использовать в блоках питания, зарядных устройствах различных приборов и т.д. Также его можно использовать для измерения напряжения в различных электрических цепях, подключив устройтсво к выводам.
Особенностями данного вольтметра являются низкая стоимость и высокая точность измерения.

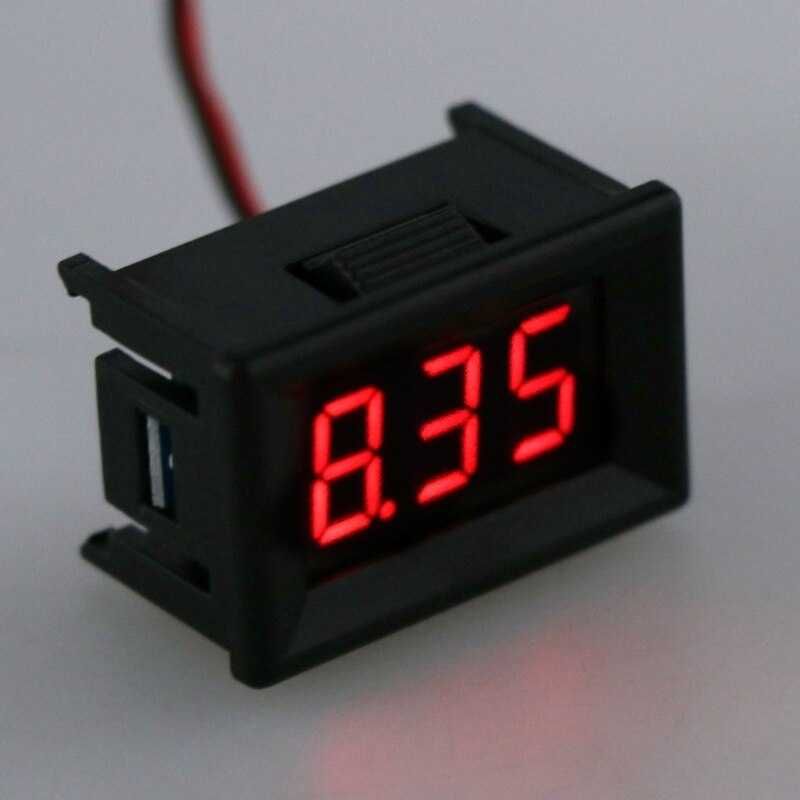

Спроектирован цифровой вольтметр на основе семисегментного индикатора, управляющей микросхемы и прочих вспомогательных компонентов. Дисплей предназначен для отображения значения текущего напряжения. Данная модель вольтметра обладает зеленой, красной, синей подсветкой.
1) Вольтметр 2 провода.
Подключается цифровой вольтметр к измеряемой электрической цепи с помощью 2 проводов. Назначения выводов:
VCC (красный провод): напряжение питания 4,7 - 30 В
GND (черный провод): «земля»
2) Вольтметр 3 провода.
Подключается цифровой вольтметр к измеряемой электрической цепи с помощью 3 проводов. Назначения выводов:
VCC (красный провод): напряжение питания 4,7 - 30 В
GND (черный провод): «земля»
VIN (белый провод): измерение напряжения внешнего устройства 0 - 30В
Данный цифровой вольтметр можно подключить 2 способами:
Если напряжение питания измеряемой цепи находится в диапазоне от 4,5 до 30 В, то устройство можно подключить напрямую к цепи.
При необходимости цифровой вольтметр можно подключить к отдельному источнику питания, тогда к измеряемой цепи необходимо подключить вывод VIN.
Питается устройство от измеряемой электрической цепи или внешнего источника питания. Диапазон напряжения питания устройства составляет от 4,7 до 30 В. Использование напряжения питания свыше 30 В, выведет устройство из строя. В качестве защиты от превышения допустимого значения напряжения рекомендуется установить на вход предохранитель, супрессор и т.д.
Технические параметры:
Диапазон мощности: красный-DC4.50-30.0V, зеленый-DC4.70-30.0V, синий-DC5.00-30.0V
Низкое рабочее напряжение, минимальное 5,0 В.
С обратной защитой, обратный не горит.
Диапазон измерений: DC0.00V-30.0V / DC4.50-30.0V
Примечание: Входное напряжение выше 30В вероятность повреждения!
Точность ± 1%
Входное сопротивление не менее 100 кО
Ток потребления не более 18 мА
Рабочий ток: Красный 23mA, зеленый 18mA, синий 13mA
Частота обновления: 300 мс
Рабочая температура:-10 °C ~ 65 °C

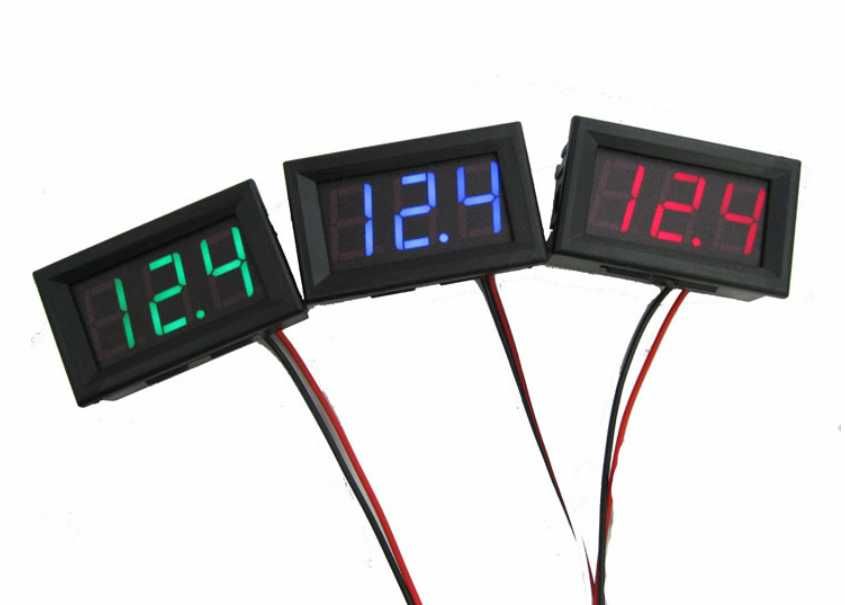

Цветной дисплей: красный, зеленый, синий опционально

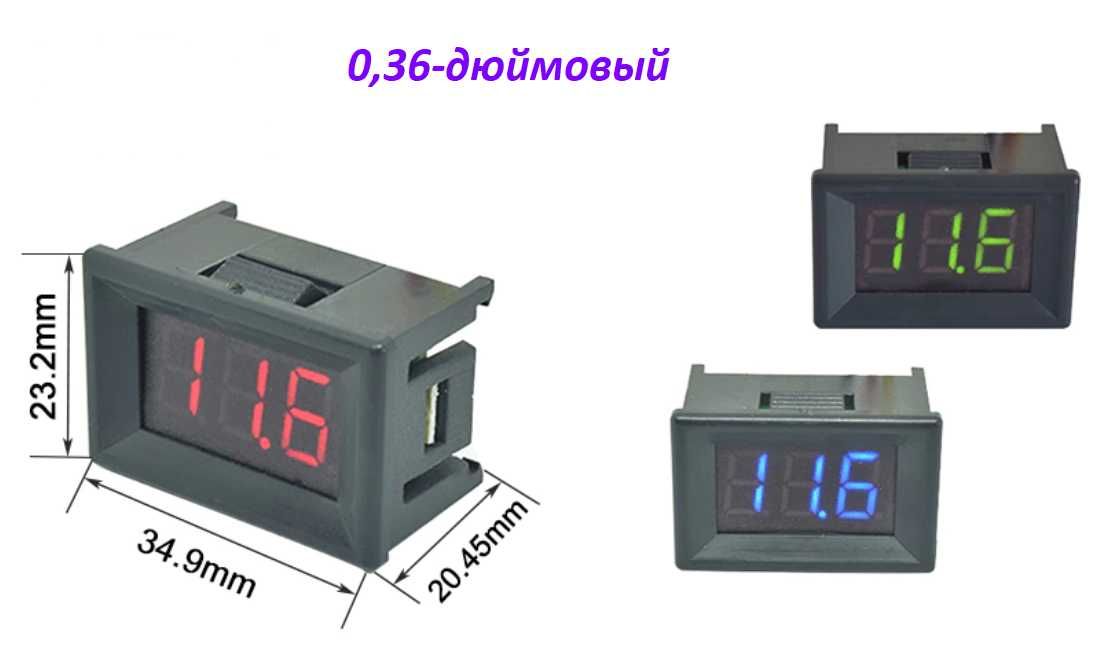

Размеры: 0,56-дюймовый 29х22х48мм / 0,36-дюймовый 35x22x20мм.
