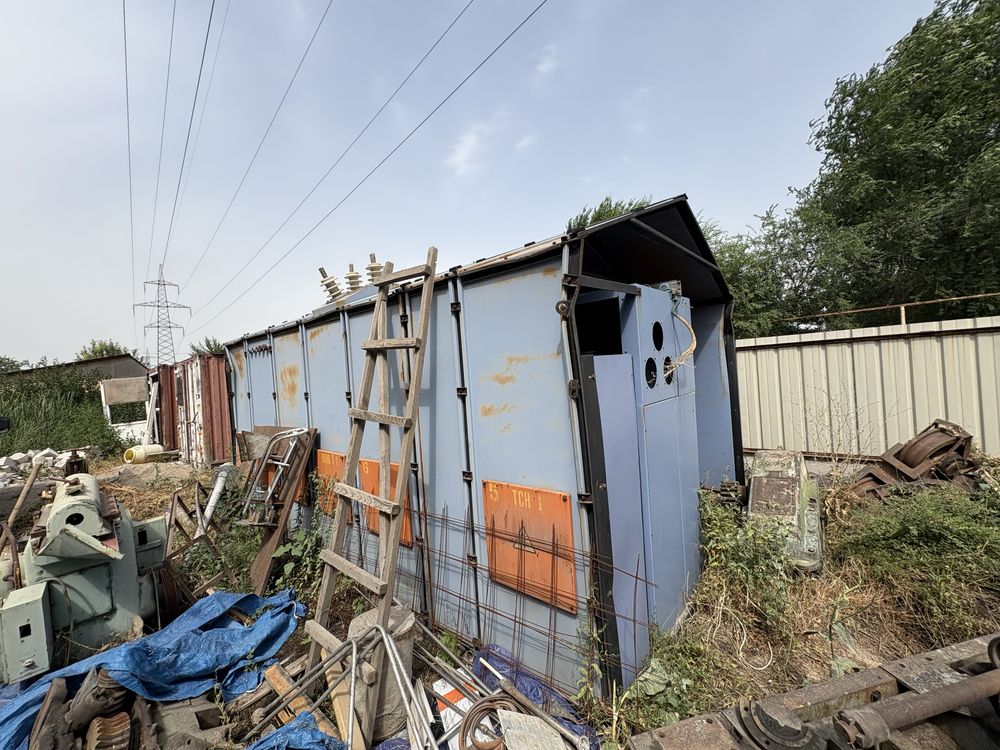

Ячейка КРУН К-59

Технические характеристики:
Наименование параметра, показателя классификации Значение параметра, исполнение
Номинальное напряжение (линейное), кВ:
при частоте 50 Гц
при частоте 60 Гц
6; 10
6,6; 11
Наибольшее рабочее напряжение
(линейное), кВ 7,2; 12,0
Номинальный ток главных цепей ячеек:
при частоте 50 Гц
при частоте 60 Гц
630; 1000; 1600
630; 1000; 1250
Номинальный ток сборных шин, А:
при частоте 50 Гц
при частоте 60 Гц
1000*; 1600; 2000; 3150
800*; 1000; 1600; 2000
Номинальный ток отключения выключателя, встроенного в КРУН, кА
при частоте 50 Гц
при частоте 60 Гц
20; 31,5
16; 25
Ток термической стойкости (кратковременный ток) при времени протекания 3 с, кА 20; 31,5**
Номинальный ток электродинамической стойкости главных цепей ячеек КРУН, кА 51; 81**
Уровень изоляции нормальная изоляция
Вид изоляции
воздушная
Наличие изоляции токоведущих частей
с неизолированными шинами
Наличие в ячейках выдвижных элементов
С выдвижными элементами и без выдвижных элементов
Вид линейных высоковольтных подсоединений
Кабельные, воздушные
Условия обслуживания
С двусторонним обслуживанием
Климатическое исполнение и вид размещения Исполнения У или ХЛ, категория размещения 1
Степень защиты
Степень защиты исполнения У1 - - IР34;
Степень защиты исполнения ХЛ1 - IР54;
Степень защиты при открытых дверях релейных шкафов и нахождении выдвижного элемента ячейки в контрольном положении - IР04
Наличие дверей в отсеке выдвижного элемента ячейки Ячейки без дверей
Наличие теплоизоляции в КРУН
Исполнение У1: без теплоизоляции
Исполнение ХЛ1: с теплоизоляцией
Наличие закрытого коридора управления С коридором управления
Вид управления
Местное, дистанционное
Род установки
КРУ наружной установки с исполнением воздушных вводов:
Нормальное исполнение КРУ–категории А по ГОСТ 9920-75
Усиленное исполнение КРУ – категории Б по ГОСТ 9920-7
Масса, кг, не более:
КРУН в сборе в составе шести ячеек
исполнения У1
исполнения ХЛ1
навесного шкафа с трансформаторами напряжения исполнения У1
шкафа ТСН (отдельно стоящего) без трансформаторов и разрядников
для трансформаторов мощностью
25 ÷ 63 кВА
100 ÷ 250 кВА
шкафа ТН (отдельно стоящего)
шкафа ВЧ-связи

5900

6800

170

260

375

420

710

КРУН типа К-59 используются для приема и распределения электрической энергии переменного трехфазного тока напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогосящий реактор нейтралью.
В том числе применяются в распределительных трансформаторных подстанциях, включая блочные трансформаторные подстанции 35************-10 и 110/35/6-10 кВ.

Структура условного обозначения КРУН К-59-KEM/kz ХХ-ХХХХ-ХХ:
КРУН-Комплектное распределительное устройство наружной установки
К-59- Серия
КEM/kz-Модификация предприятия
XX-Класс номинального напряжения (10 или 6), кВ
XXXX-Ток сборных шин КРУН, А
XX-вид климатического исполнения и категория размещения (У1 или ХЛ1)

Состав изделия:

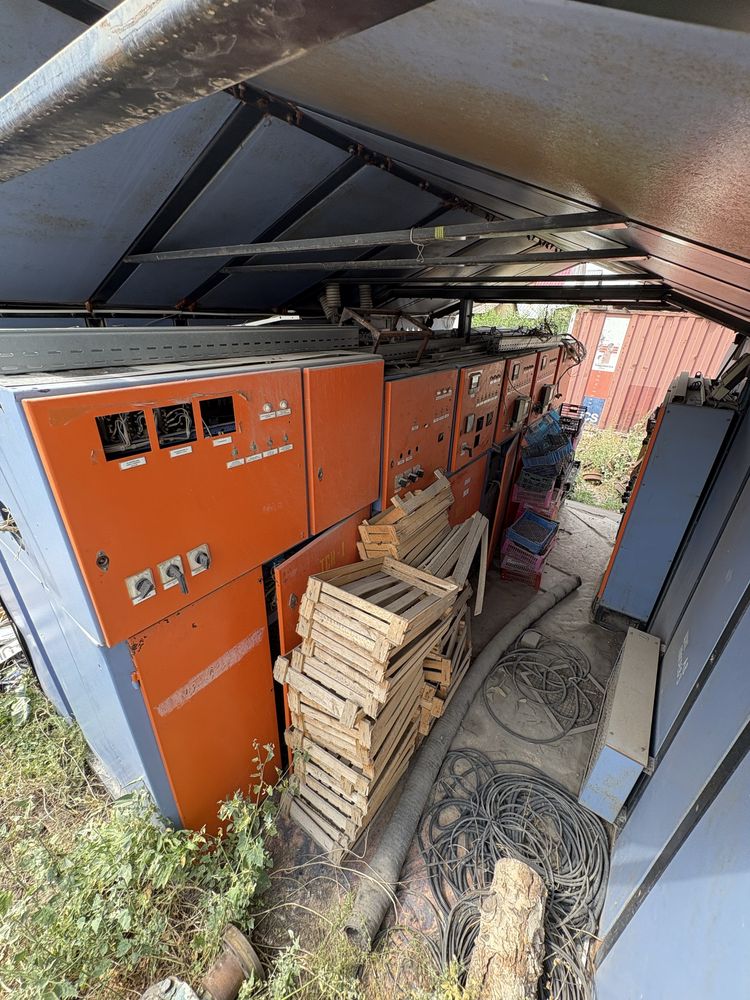

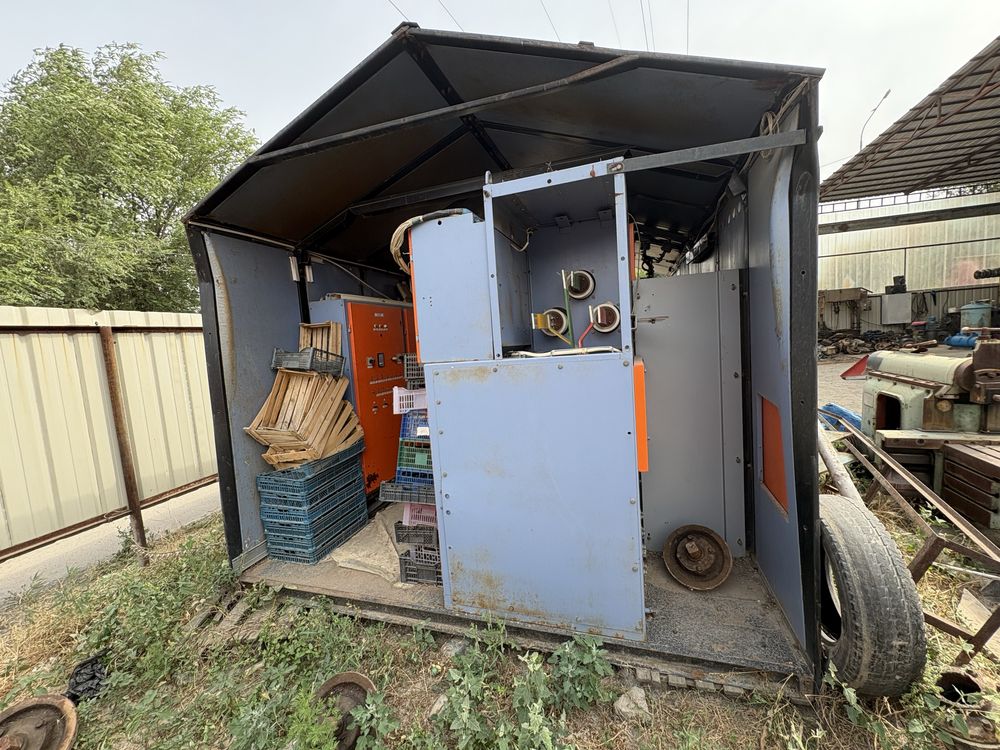

Состав КРУН серии К-59, как правило, определяется конкретным заказом. Принцип работы и устройство распределительного устройства в КРУН серии К-59 определяется совокупностью схем главных цепей и вспомогательных цепей шкафов КРУ. КРУН серии К-59 изготавливается в виде полностью собранного блока из шкафов КРУ с выполненным монтажом электрических схем главных и вспомогательных цепей, смонтированного коридора управления и дополнительного блока релейных шкафов. Блок КРУН серии К-59 - это смонтированный на жёсткой раме металлический корпус, служащий защитной оболочкой, как высоковольтного оборудования, так и КРУН серии К-59 в целом. Блок разделён на высоковольтную часть и коридор управления.

Блокировки:
В шкафах КРУ выполнены стандартные электрические и механические блокировки, обеспечивающие безопасность при обслуживании и исключающие ошибочные действия персонала:
блокировка, не допускающая перемещение выкатного элемента из контрольного положения в рабочее положение, а так же из рабочего в контрольное при включенном положении высоковольтного выключателя;
блокировка, не допускающая перемещение выкатного элемента с разъединяющими контактами, находящимися под нагрузкой (для шкафов без выключателей типа СР);
блокировка управления выключателем одновременно с двух мест (местного и дистанционного);
блокировка против повторного включения при отказе механизма, удерживающего выключатель во включенном положении;
блокировка, не допускающая включения коммутационного аппарата, установленного на выкатном элементе, при положении выкатного элемента в промежутке между рабочим и контрольным положениями;
блокировка, не допускающая перемещения выкатного элемента из контрольного в рабочее положение при включенных ножах заземляющего разъединителя;
блокировка, не допускающая включение заземляющего разъединителя в шкафу КРУ секционирования с разъединителем или разъединяющими контактами при рабочем положении выкатного элемента секционного выключателя;
